Technische Daten von Wärmebildkameras richtig verstehen

Wer eine Wärmebildkamera kaufen möchte, stößt schnell auf viele technische Angaben: Auflösung, NETD, Messbereich, Sichtfeld, Fokus, Bildfrequenz, Spektralbereich und Temperaturgenauigkeit. Diese Werte sind wichtig, aber einzeln betrachtet oft wenig aussagekräftig.

Eine hohe Auflösung klingt überzeugend. Sie hilft aber wenig, wenn das Objektiv nicht zur Entfernung passt, der Fokus unscharf ist oder die thermische Empfindlichkeit für feine Temperaturunterschiede nicht ausreicht. Umgekehrt kann eine günstigere Kamera für einfache Inspektionen völlig ausreichend sein, wenn Messaufgabe, Entfernung und Dokumentationsanforderung überschaubar bleiben.

Dieser Ratgeber erklärt die wichtigsten technischen Daten von Wärmebildkameras und zeigt, wie Sie diese Werte für Ihre Anwendung richtig einordnen.

Das Wichtigste in Kürze

Die passende Wärmebildkamera ergibt sich aus der Anwendung, nicht aus einem einzelnen Datenblattwert. Besonders wichtig sind Messbereich, Wärmebildauflösung, thermische Empfindlichkeit, Sichtfeld, Fokus und Softwareanbindung.

Für kleine Messobjekte, größere Entfernungen oder professionelle Dokumentation ist eine höhere Auflösung sinnvoll. Für feine Temperaturunterschiede ist ein niedriger NETD-Wert entscheidend. Für präzise Messungen muss das Wärmebild außerdem korrekt fokussiert sein.

Bei industriellen Hochtemperaturanwendungen ist der Messbereich besonders wichtig. Bei Gebäudeinspektionen, Elektroprüfungen und Instandhaltung spielen Auflösung, Empfindlichkeit, Sichtfeld und Bedienbarkeit meist die größere Rolle.

Warum einzelne technische Daten nicht ausreichen

Viele Kaufentscheidungen werden zu stark an einem einzelnen Wert festgemacht. Häufig steht dabei die Auflösung im Mittelpunkt. Sie ist wichtig, aber nicht allein entscheidend.

Eine Wärmebildkamera muss zur Messaufgabe passen. Dabei geht es um Fragen wie:

1. Wie groß ist das Messobjekt?
2. Aus welcher Entfernung wird gemessen?
3. Welche Temperaturbereiche treten auf?
4. Müssen kleine Temperaturunterschiede erkannt werden?
5. Wird nur gesucht oder auch dokumentiert?
6. Werden Berichte für Kunden, Audits oder interne Wartung benötigt?
7. Wird die Kamera regelmäßig oder nur gelegentlich genutzt?

Erst aus diesen Anforderungen ergibt sich, welche technischen Daten wirklich relevant sind.

Messbereich: Welche Temperaturen muss die Kamera erfassen?

Der Messbereich gibt an, für welche Temperaturspanne eine Wärmebildkamera kalibriert ist. Eine Kamera kann zum Beispiel für Gebäudethermografie, elektrische Inspektionen oder industrielle Hochtemperaturprozesse ausgelegt sein.

Für viele Wartungs- und Gebäudeanwendungen reichen moderate Temperaturbereiche aus. Anders sieht es bei Öfen, Kesseln, Schmelzanlagen, heißen Bauteilen oder industriellen Prozessen aus. Dort muss die Kamera entsprechend hohe Temperaturen zuverlässig erfassen können.

Wichtig ist: Ein möglichst großer Messbereich ist nicht automatisch besser. Entscheidend ist, dass der relevante Temperaturbereich Ihrer Anwendung zuverlässig abgedeckt wird. Manche Kameras arbeiten mit mehreren Messbereichen, um unterschiedliche Temperaturspannen genauer abzubilden.

Praxisbeispiel

Für eine Gebäudeinspektion ist eine Kamera mit sehr hohem Temperaturbereich meist nicht entscheidend. Für die Kontrolle eines Schaltschranks, einer Maschine oder eines Ofens kann der Messbereich dagegen kaufentscheidend sein.

Wärmebildauflösung: Wie viele Messpunkte liefert die Kamera?

Die Wärmebildauflösung gibt an, wie viele thermische Messpunkte die Kamera erfasst. Eine Kamera mit 160x120 Pixeln liefert 19.200 Messpunkte. Eine Kamera mit 320x240 Pixeln liefert 76.800 Messpunkte. Eine Kamera mit 640x480 Pixeln liefert 307.200 Messpunkte.

Je höher die Auflösung, desto mehr Details enthält das Wärmebild. Das ist besonders wichtig, wenn kleine Bauteile geprüft werden, aus größerer Entfernung gemessen wird oder Temperaturverteilungen sauber dokumentiert werden müssen.

Wann ist eine hohe Auflösung besonders wichtig? Eine höhere Wärmebildauflösung ist sinnvoll bei:

• kleinen Messobjekten
• größeren Messabständen
• elektrischen Komponenten
• mechanischen Bauteilen
• Gebäudefassaden
• Forschung und Entwicklung
• professioneller Berichtserstellung
• Anwendungen mit hoher Nachweispflicht

Für einfache Sichtprüfungen oder große, gut erkennbare Temperaturunterschiede kann auch eine niedrigere Auflösung ausreichen.

Thermische Empfindlichkeit (NETD): Wie fein erkennt die Kamera Temperaturunterschiede?

Die thermische Empfindlichkeit wird häufig als NETD-Wert angegeben. NETD steht für "Noise Equivalent Temperature Difference". Der Wert beschreibt, wie kleine Temperaturunterschiede die Kamera noch sichtbar machen kann.

Je niedriger der NETD-Wert, desto empfindlicher ist die Kamera. Ein niedriger Wert hilft besonders dann, wenn feine Temperaturunterschiede sichtbar werden müssen.

Das ist zum Beispiel relevant bei:

• Feuchtigkeitssuche
• Gebäudethermografie
• Dämmfehlern
• frühen thermischen Auffälligkeiten
• Forschung und Entwicklung
• Bauteilen mit geringen Temperaturdifferenzen

Bei Anwendungen mit sehr deutlichen Temperaturunterschieden ist der NETD-Wert weniger kritisch. Wer nur stark überhitzte Bauteile sucht, benötigt nicht zwingend dieselbe Empfindlichkeit wie ein Anwender, der feine Feuchte- oder Isolationsmuster erkennen muss.

Wichtiger Hinweis

NETD-Werte sollten vergleichbar angegeben sein. Bei sehr günstigen Kameras oder unklaren Datenblättern lohnt sich ein genauer Blick auf die Messbedingungen. Werte können je nach Bezugstemperatur unterschiedlich wirken.

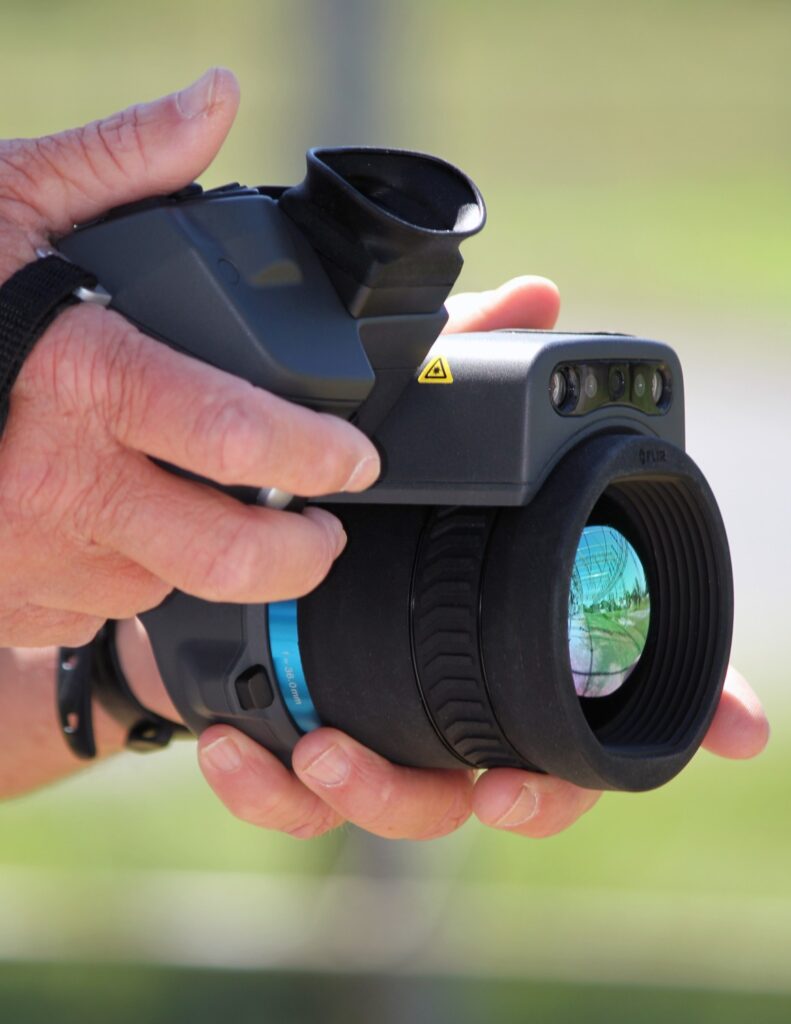

Sichtfeld (FOV): Wie viel sieht die Kamera auf einmal?

Das Sichtfeld, auch FOV genannt, beschreibt den Bildausschnitt, den eine Wärmebildkamera mit einem bestimmten Objektiv erfasst. Es wird in Grad angegeben.

Ein großes Sichtfeld zeigt mehr Fläche. Das ist hilfreich in engen Räumen, bei Gebäudeflächen oder bei Nahaufnahmen. Ein kleines Sichtfeld wirkt eher wie ein Teleobjektiv. Es eignet sich für größere Entfernungen oder kleinere Details.

Einordnung

• großes Sichtfeld: eher Weitwinkel
• kleines Sichtfeld: eher Tele
• Standardobjektiv: universeller Kompromiss
• Wechselobjektive: mehr Flexibilität für unterschiedliche Anwendungen

Wer aus größerer Entfernung kleine Bauteile messen möchte, braucht nicht nur eine hohe Auflösung, sondern auch ein passendes Objektiv. Sonst fallen zu wenige Pixel auf das Messobjekt und die Messung wird ungenau.

IFOV und Messfleck: Warum Entfernung so wichtig ist

Neben dem allgemeinen Sichtfeld ist der tatsächliche Messfleck entscheidend. Je weiter die Kamera vom Objekt entfernt ist, desto größer wird der Bereich, den ein einzelner Pixel abbildet.

Das bedeutet: Ein kleines Bauteil kann bei zu großer Entfernung im Wärmebild zwar sichtbar sein, aber nicht mehr zuverlässig gemessen werden. Für belastbare Temperaturmessungen sollte das Zielobjekt ausreichend viele Pixel im Wärmebild einnehmen.

Praxisregel

Je kleiner das Messobjekt und je größer der Abstand, desto wichtiger werden:

• höhere Wärmebildauflösung
• passendes Teleobjektiv
• exakter Fokus
• ruhige Messbedingungen
• saubere Dokumentation
• Fokus: Ein scharfes Wärmebild ist Voraussetzung für genaue Messungen

Der Fokus wird oft unterschätzt. Ein unscharfes Wärmebild sieht nicht nur schlechter aus, sondern kann auch Messwerte beeinflussen. Für genaue Temperaturmessungen muss das Ziel thermisch scharf abgebildet sein.

Es gibt verschiedene Fokusarten:

Fixfokus

Kameras mit Fixfokus sind besonders einfach zu bedienen. Sie eignen sich für schnelle Prüfungen und einfache Anwendungen. Der Nachteil: Bei sehr nahen oder weiter entfernten Objekten kann die Schärfe begrenzt sein.

Manueller Fokus

Beim manuellen Fokus stellt der Anwender die Schärfe selbst ein. Das bietet Kontrolle und ist bei professionellen Messungen oft sinnvoll, setzt aber Erfahrung voraus.

Autofokus

Autofokus-Systeme erleichtern die Bedienung und beschleunigen die Arbeit. Je nach Kamera können Laserunterstützung, Kontrasterkennung oder andere Fokusverfahren eingesetzt werden.

Für professionelle Inspektionen ist ein guter Fokus wichtiger als viele Zusatzfunktionen. Eine Kamera mit hoher Auflösung, aber unscharfem Bild, liefert keine zuverlässige Grundlage.

Spektralbereich: MWIR, LWIR und Spezialanwendungen

Der Spektralbereich beschreibt, welche Infrarot-Wellenlängen der Sensor erkennt. Er wird in Mikrometern angegeben.

Die meisten handgehaltenen Wärmebildkameras arbeiten im langwelligen Infrarotbereich, also LWIR. Dieser Bereich eignet sich für viele klassische Anwendungen wie Gebäudethermografie, Instandhaltung, elektrische Prüfungen und mechanische Inspektionen.

Mittelwellenkameras, also MWIR-Kameras, werden häufiger bei Spezialanwendungen eingesetzt. Dazu gehören zum Beispiel bestimmte Gasdetektionsaufgaben, Hochtemperaturanwendungen oder Forschungsthemen.

Grobe Einordnung

LWIR eignet sich häufig für:

• Gebäudeinspektion
• elektrische Anlagen
• Maschinen und Instandhaltung
• Standard-Thermografie
• viele industrielle Anwendungen

MWIR eignet sich häufig für:

• Forschung
• Hochtemperaturmessungen
• bestimmte Gasdetektionsanwendungen
• Spezialmessungen mit besonderen Anforderungen

Für die meisten Anwender ist LWIR die richtige Kategorie. MWIR wird relevant, wenn eine konkrete Spezialanwendung dahintersteht.

Temperaturgenauigkeit: Was bedeutet 2°C oder 2 %?

Viele Wärmebildkameras geben eine Messgenauigkeit von zum Beispiel 2°C oder 2 % an. Das bedeutet aber nicht, dass jede Messung automatisch exakt ist.

Die angegebene Genauigkeit gilt nur unter definierten Bedingungen. In der Praxis beeinflussen weitere Faktoren das Ergebnis:

1. Emissionsgrad
2. reflektierte Temperatur
3. Messabstand
4. Luftfeuchtigkeit
5. Fokus
6. Oberfläche
7. Winkel
8. Umgebungstemperatur
9. Kalibrierzustand der Kamera

Deshalb ist die technische Genauigkeit der Kamera nur ein Teil der Messqualität. Die korrekte Anwendung ist genauso wichtig.

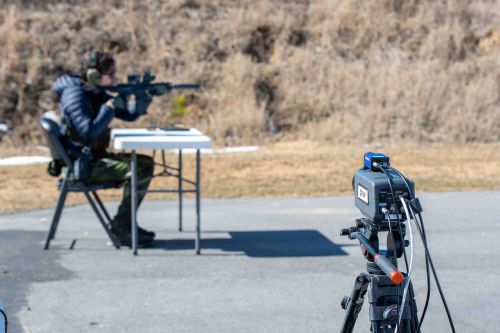

Bildfrequenz: Wann spielt die Geschwindigkeit eine Rolle?

Die Bildfrequenz gibt an, wie viele Wärmebilder pro Sekunde aufgenommen werden. Für viele Standardinspektionen ist sie weniger entscheidend. Bei bewegten Prozessen, Forschung, Prüfständen oder dynamischen Temperaturverläufen kann sie jedoch sehr wichtig sein.

Eine höhere Bildfrequenz ist relevant bei:

• schnellen Temperaturänderungen
• bewegten Objekten
• Forschung und Entwicklung
• Prozessanalyse
• Prüfständen
• thermischen Versuchen

Für klassische Gebäude- oder Instandhaltungsaufgaben steht die Bildfrequenz meist nicht an erster Stelle.

Bildoptimierung: MSX, UltraMax und VividIR

Neben den reinen Sensordaten spielen Bildverarbeitung und Darstellung eine wichtige Rolle.

FLIR MSX

FLIR MSX ergänzt das Wärmebild mit Konturen aus dem sichtbaren Bild. Dadurch lassen sich Bauteile, Beschriftungen, Kanten und Strukturen leichter erkennen. Das ist besonders hilfreich bei Dokumentation und späterer Auswertung.

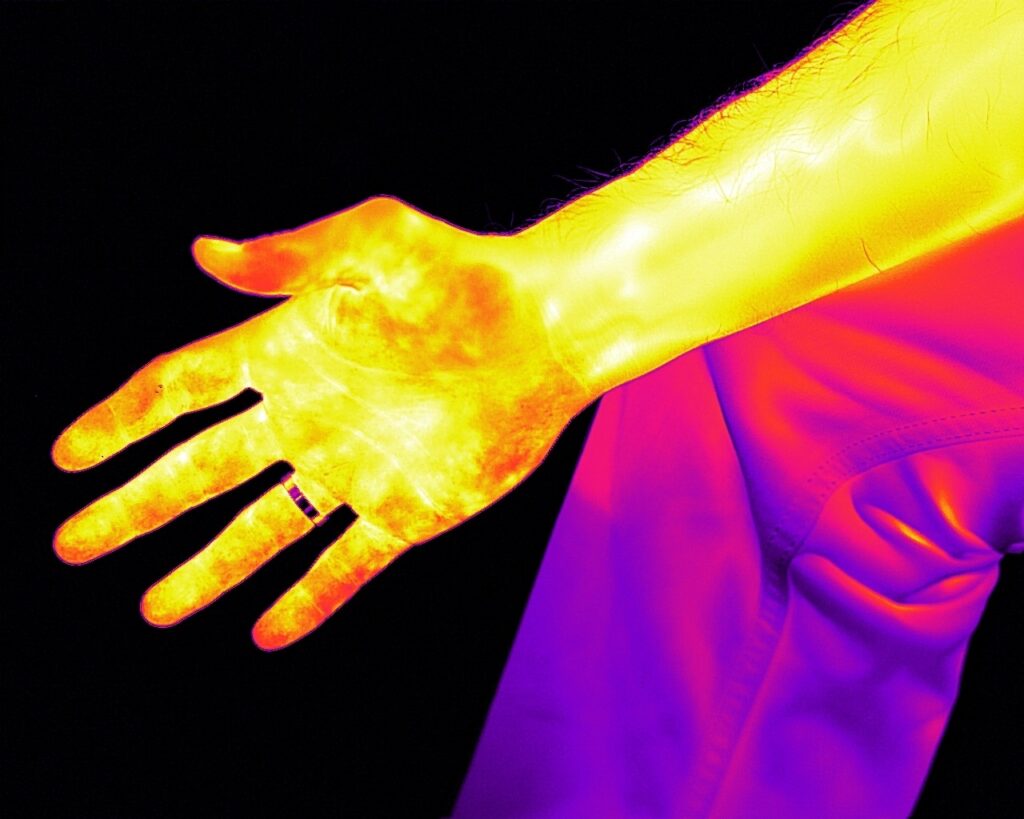

FLIR UltraMax

UltraMax verbessert bei kompatiblen Kameras die Detaildarstellung durch spezielle Bildverarbeitung. Das kann bei anspruchsvolleren Analysen und Berichten hilfreich sein.

FLIR VividIR

VividIR optimiert Wärmebilder durch Bildverarbeitung und sorgt für eine schärfere Darstellung. Besonders bei mobilen oder kompakten Kameras kann das die Interpretation verbessern.

Diese Funktionen ersetzen keine gute Messpraxis, machen Wärmebilder aber deutlich verständlicher und dokumentationsfreundlicher.

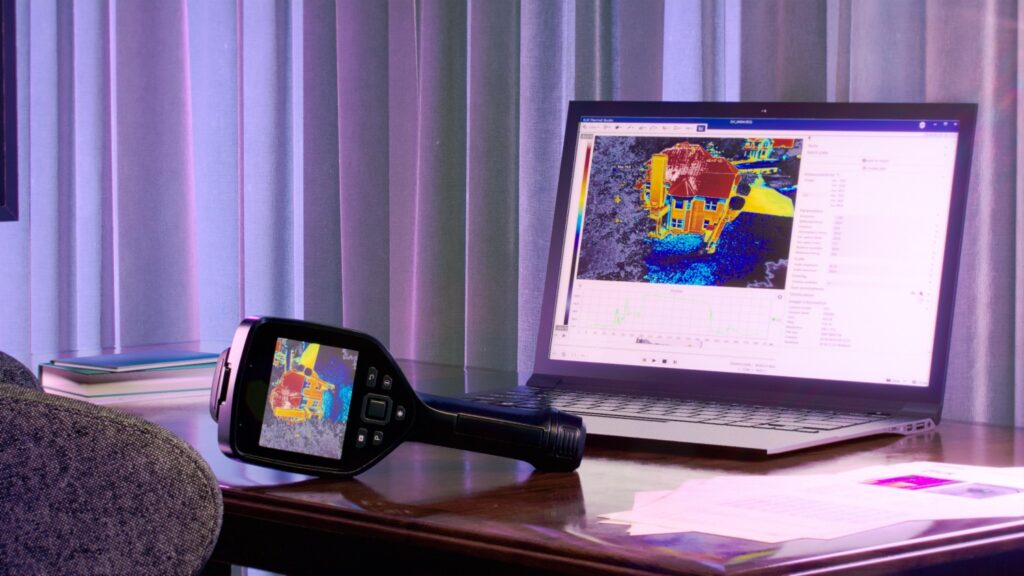

Software und Datenmanagement

Eine Wärmebildkamera endet nicht beim Bild. Für professionelle Anwendungen ist entscheidend, wie Daten gespeichert, organisiert, analysiert und berichtet werden.

Wichtige Fragen vor dem Kauf:

1. Können Bilder einfach übertragen werden?
2. Gibt es Cloud-Anbindung?
3. Wird eine Berichtssoftware benötigt?
4. Müssen mehrere Anwender auf Daten zugreifen?
5. Werden Inspektionsrouten genutzt?
6. Müssen Vergleichsbilder oder Trends dokumentiert werden?

FLIR Lösungen wie Ignite, Thermal Studio und Inspection Route können Arbeitsabläufe deutlich vereinfachen. Das ist besonders relevant, wenn viele Bilder entstehen oder wiederkehrende Prüfungen dokumentiert werden müssen.

Typische Fehlentscheidungen beim Kauf

Nur auf die Auflösung achten

Eine hohe Auflösung ist wertvoll, löst aber nicht jedes Problem. Ohne passendes Objektiv, Fokus und Empfindlichkeit bleibt die Messung unter Umständen unzureichend.

Den Messabstand unterschätzen

Viele Anwender prüfen kleine Objekte aus zu großer Entfernung. Dann sind zu wenige Pixel auf dem Ziel, wodurch die Messung ungenau wird.

NETD ignorieren

Für feine Temperaturunterschiede ist die thermische Empfindlichkeit entscheidend. Bei Feuchte, Dämmung und schwachen thermischen Auffälligkeiten kann ein besserer NETD-Wert wichtiger sein als erwartet.

Fokus als Komfortfunktion behandeln

Fokus ist kein reines Bedienmerkmal. Für präzise Thermografie ist ein scharfes Bild eine Grundvoraussetzung.

Software erst nach dem Kauf betrachten

Wer Berichte erstellen, Daten teilen oder Inspektionsrouten nutzen möchte, sollte die Softwarefrage vor dem Kauf klären.

Welche Kamera passt zu welcher Anwendung?

Einfache Sichtprüfung

Für einfache thermische Orientierung, grobe Temperaturunterschiede und schnelle Dokumentation reichen kompakte Modelle oft aus. Wichtig sind einfache Bedienung, robuste Bauweise und gute Bildverständlichkeit.

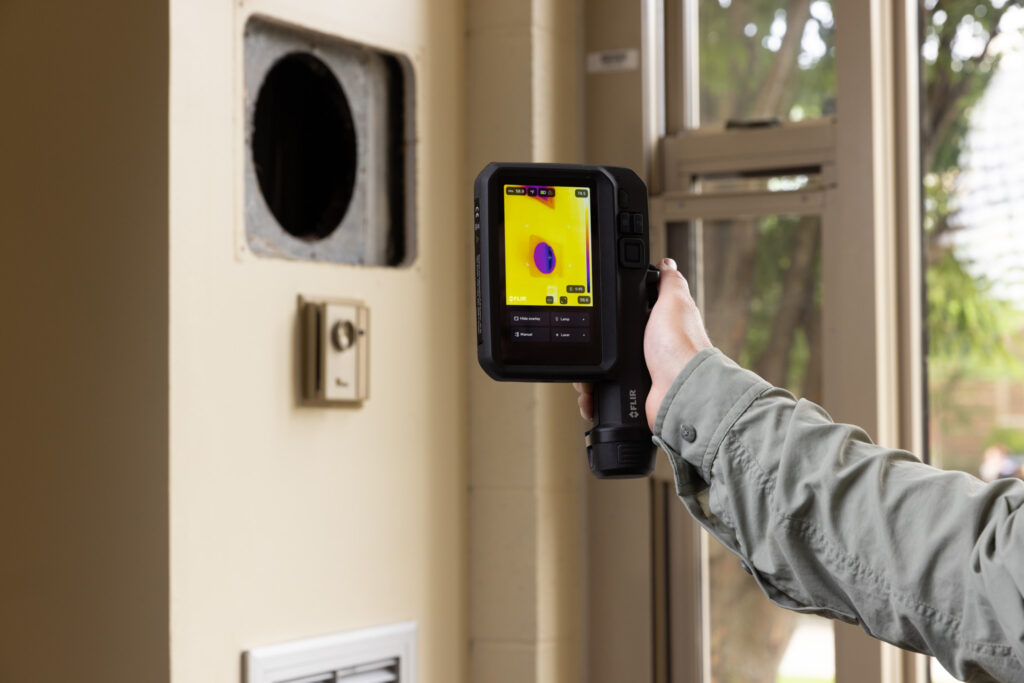

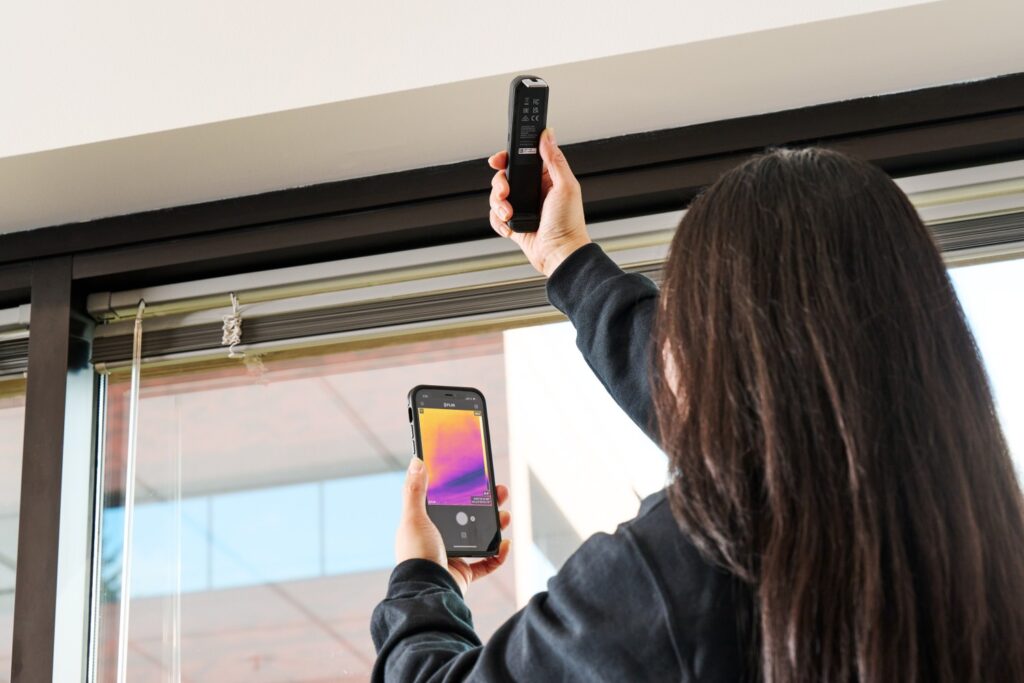

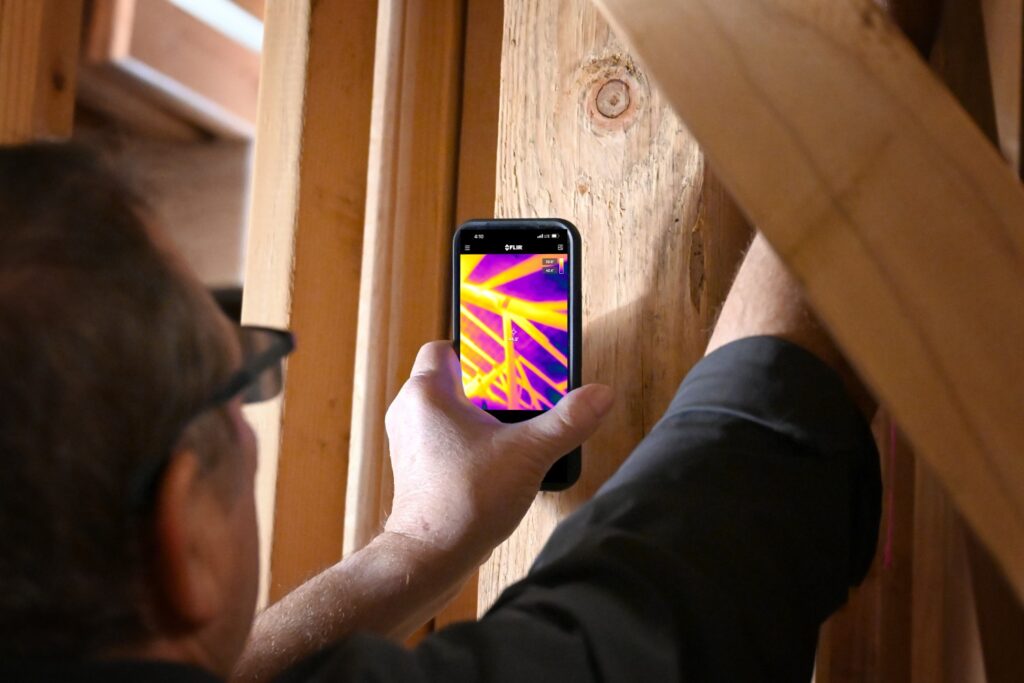

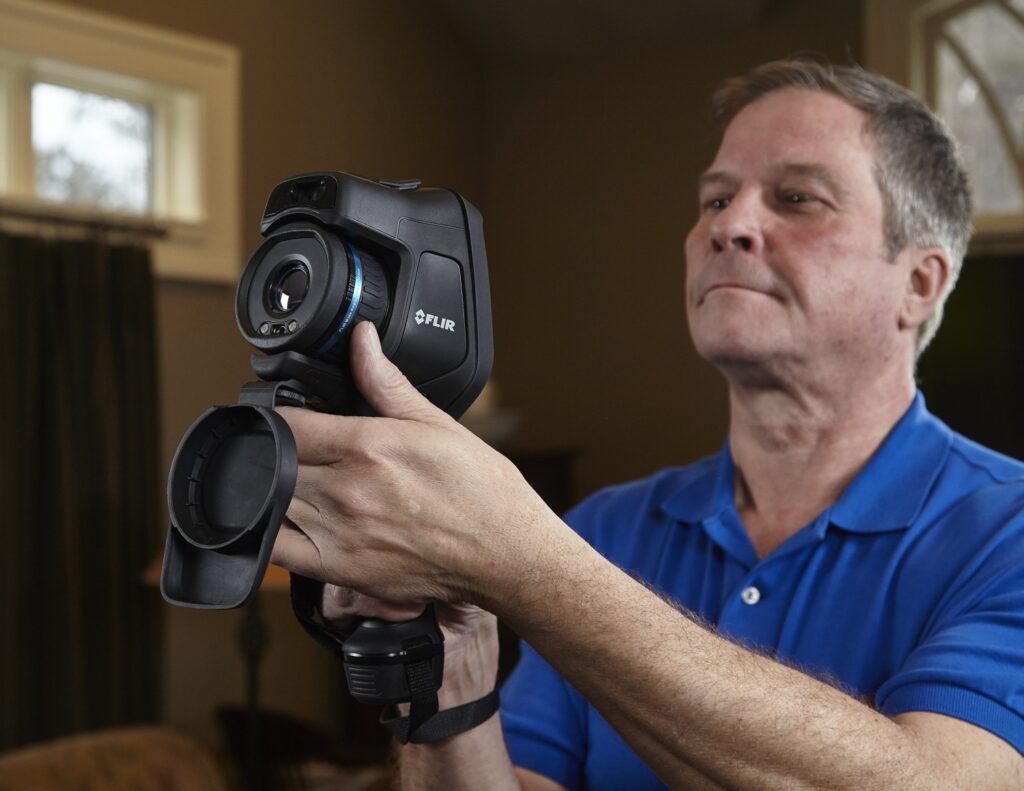

Gebäudeinspektion

Hier sind thermische Empfindlichkeit, Bildqualität, Weitwinkel, Fokus und eine gute Dokumentation wichtig. Feine Temperaturunterschiede, Reflexionen, Feuchtigkeit und Witterung spielen eine große Rolle.

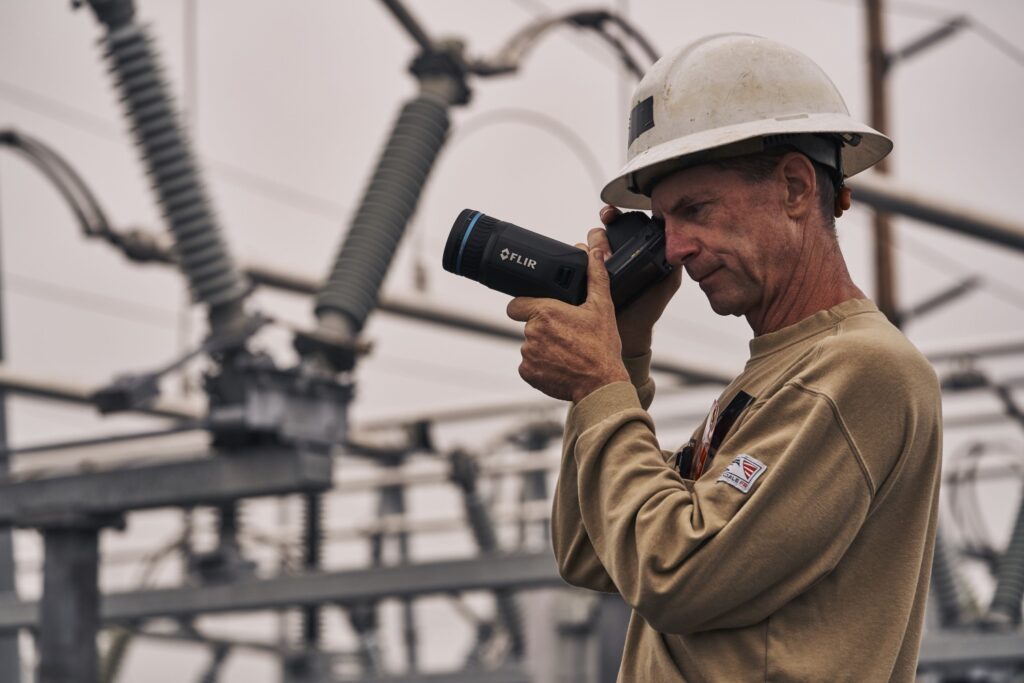

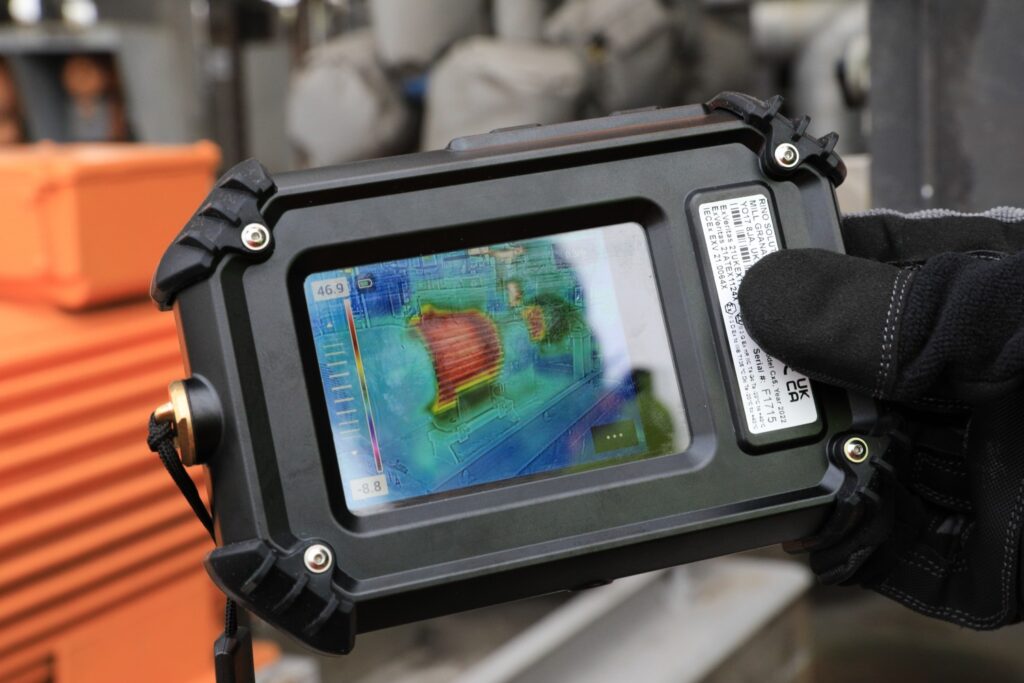

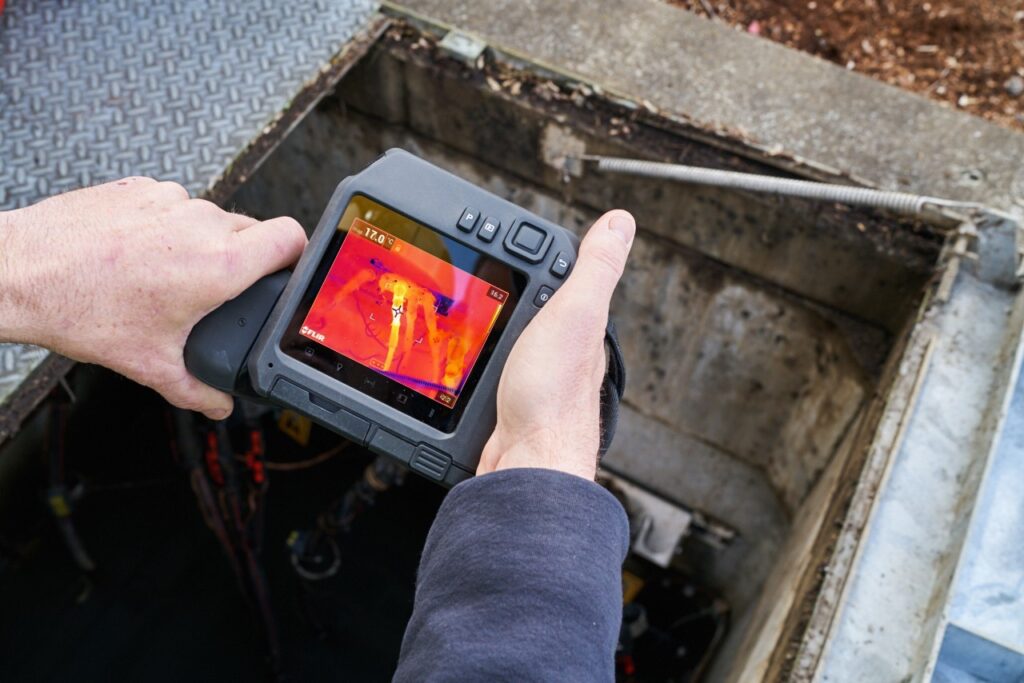

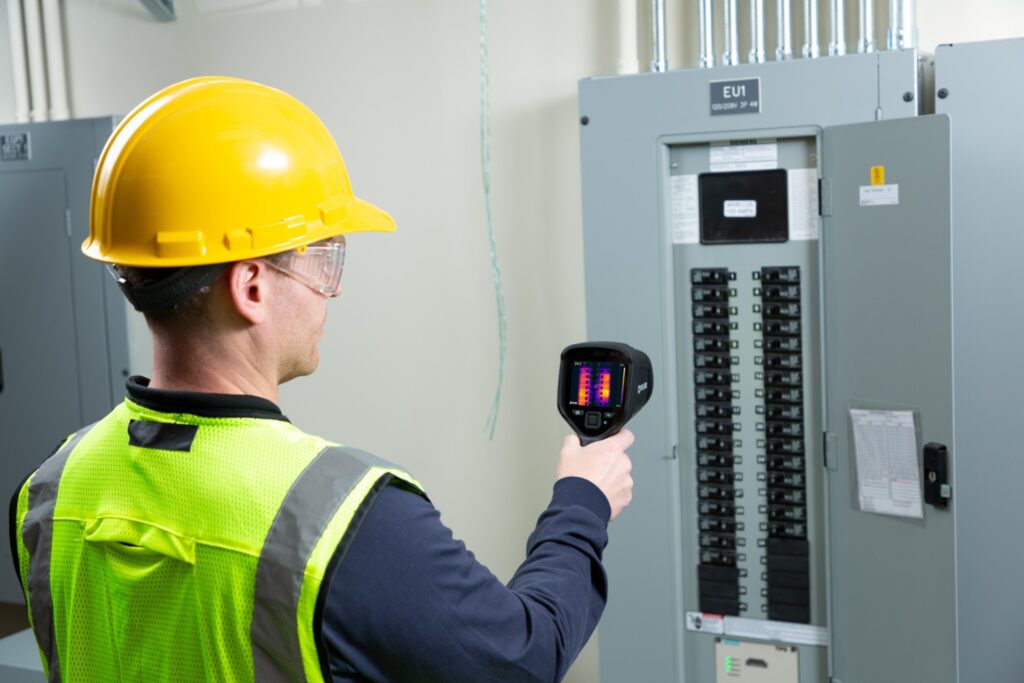

Industrie und Instandhaltung

Für elektrische Anlagen, Maschinen und Wartung sind Auflösung, Fokus, Temperaturbereich, Robustheit und Berichtsfunktion entscheidend. Bei größeren Entfernungen oder kleinen Bauteilen sind Wechselobjektive sinnvoll.

Forschung und Entwicklung

Hier können hohe Auflösung, hohe Bildfrequenz, radiometrische Daten, Softwareintegration und spezielle Spektralbereiche entscheidend sein.

Automation und Prozessüberwachung

Bei stationären Anwendungen zählen Schnittstellen, Alarme, Integrationsfähigkeit, Dauerbetrieb, Schutzart, Software und Prozessanbindung. Hier ist weniger die klassische Handheld-Bedienung relevant, sondern die Einbindung in bestehende Systeme.

Checkliste vor dem Kauf einer Wärmebildkamera

Fazit

Die wichtigsten technischen Daten einer Wärmebildkamera sind Messbereich, Wärmebildauflösung, thermische Empfindlichkeit, Sichtfeld, Fokus und Spektralbereich. Für professionelle Anwendungen kommen Software, Objektive, Datenmanagement und Service hinzu.

Die beste Kamera ist nicht automatisch die mit dem höchsten Einzelwert. Entscheidend ist, ob die technischen Daten zur Messaufgabe passen. Wer kleine Bauteile aus größerer Entfernung prüfen möchte, braucht andere Eigenschaften als jemand, der Gebäudeflächen, Schaltschränke oder Maschinen aus kurzer Distanz kontrolliert.

Deshalb lohnt sich vor dem Kauf eine saubere technische Einordnung. So vermeiden Sie Fehlkäufe und stellen sicher, dass die Wärmebildkamera im praktischen Einsatz belastbare Ergebnisse liefert.
