TOPA Schutzgehäuse für Wärmebildkameras

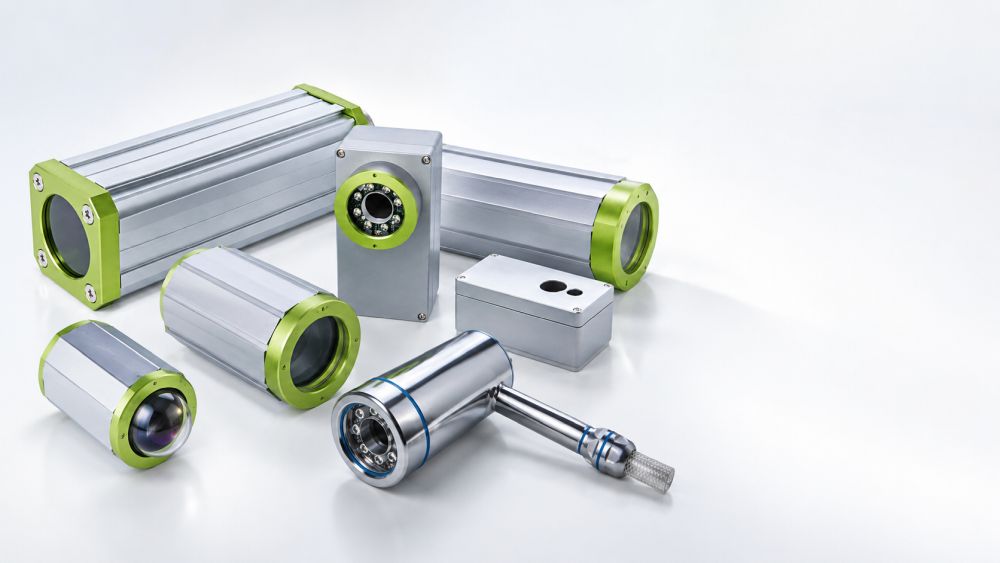

Vom Profi kaufenTOPA Schutzgehäuse für Wärmebildkameras schützen stationäre FLIR Wärmebildkameras zuverlässig vor Staub, Wasser, Vibrationen, Hitze und anspruchsvollen Industriebedingungen. Die robusten Gehäuselösungen wurden speziell für unterschiedliche FLIR Kameraserien entwickelt und eignen sich für Automation, Prozessüberwachung, Industrieanlagen, Außenbereiche sowie raue Produktionsumgebungen. Je nach Anwendung stehen kompakte oder großformatige Gehäusevarianten mit Germaniumfenster, Doppelfenster, Heizungs- oder Kühloptionen zur Verfügung.
Produktvergleich
| Merkmal | TOPA XXS | TOPA XS | TOPA M | TOPA MDF | TOPA ML | TOPA MLDF | TOPA L | TOPA XL |
|---|---|---|---|---|---|---|---|---|
| Passende FLIR Serie | FLIR Ax8 | FLIR Ax5-Serie | FLIR A50/A70 | FLIR A50/A70 | FLIR A400/A500/A700 | FLIR A400/A500/A700 | FLIR A3xx-Serie | FLIR A6xx-Serie |
| Typische Anwendung | Kompakte Schutzlösung für FLIR Ax8 | Kompakte Industrieintegration | Stationäre Automation und Prozessüberwachung | IR- und Sichtbild durch Doppelfenster | Automation mit FLIR A400/A500/A700 | IR- und Sichtbild durch Doppelfenster | Schutzgehäuse für ältere A3xx-Systeme | Größere FLIR A6xx-Kameras und Objektive |
| Schutzklasse | IP66/IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP66/IP67 | IP66 |
| Fenstertyp | Doppelfenster für IR- und optische Kamera | Germaniumfenster | Germaniumfenster | Doppelfenster mit Germanium und BK7-Scheibe | Germaniumfenster | Doppelfenster mit Germanium und BK7-Scheibe | Germaniumfenster | Germaniumfenster |
| Max. Kameraquerschnitt | – | 39 x 53 mm | 62 x 62 mm | 62 x 62 mm | 62 x 62 mm | 62 x 62 mm | – | 75 x 75 mm |
| Max. Objektivdurchmesser | – | 55 mm | 85 mm | 85 mm | 87 mm | 87 mm | – | – |
| Innere Länge | – | 171 mm | 180 mm | 180 mm | 212 mm | 212 mm | – | – |
| Abmessungen ohne Kabelverschraubung | – | 66 x 66 x 190 mm | 96 x 96 x 194 mm | 96 x 96 x 194 mm | 96 x 96 x 227 mm | 96 x 96 x 227 mm | – | – |
| Fensterdurchmesser Durchsicht | – | 45 mm | 65 mm | 65 mm | 68 mm | 68 mm | – | – |
| Gewicht ohne Kamerabefestigung | – | ca. 660 g | ca. 1.200 g | ca. 1.200 g | ca. 1.350 g | ca. 1.350 g | – | – |
| Gehäusematerial | Korrosionsbeständiges Material | Eloxiertes Aluminium | Eloxiertes Aluminium | Eloxiertes Aluminium | Eloxiertes Aluminium | Eloxiertes Aluminium | Eloxiertes Aluminium | Eloxiertes Aluminium |
| Dichtungen | – | Fensterdichtung FKM, Gehäusedichtungen NBR | EPDM | EPDM | EPDM | EPDM | – | – |
| Vibrationssichere Montage | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Wärmeableitung | – | Gut | Sehr gut | Sehr gut | Sehr gut | Sehr gut | Sehr gut | Sehr gut |
| Heizung / Kühlung optional | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Besonderheit | Speziell für FLIR Ax8 mit IR- und Sichtfenster | Kompaktes, leichtes Gehäuse für kleine Automation-Kameras | Flexible Kamerapositionierung für A50/A70 | Doppelfenster für IR- und optische Kamera | Längeres Gehäuse für A400/A500/A700 | Doppelfenster für IR- und optische Kamera | Für FLIR A3xx-Serie | Für größere Kameragehäuse bis 75 x 75 mm |
- Expertenberatung
- Hohe Kundenzufriedenheit
- Support nach Kauf
Für industrielle Dauerüberwachung entwickelt
TOPA Schutzgehäuse ermöglichen den zuverlässigen Einsatz von Wärmebildkameras in Umgebungen, in denen Standardkameras schnell an ihre Grenzen stoßen würden. Die robusten Aluminiumgehäuse schützen vor Staub, Feuchtigkeit, Schmutz, Vibrationen und mechanischen Belastungen. Schutzklassen bis IP67 sorgen für hohe Betriebssicherheit auch in anspruchsvollen Industrieumgebungen.
Die Gehäuse eignen sich unter anderem für:
- Industrieanlagen
- Prozessüberwachung
- Außeninstallationen
- Produktionslinien
- Hochtemperaturbereiche
- Lebensmittel- und Chemieindustrie
- Energie- und Infrastrukturprojekte
Unterschiedliche Gehäusegrößen für verschiedene FLIR Serien
Die TOPA Schutzgehäuse sind speziell auf unterschiedliche FLIR Wärmebildkameras abgestimmt. Dadurch lassen sich kompakte Ax8- oder Ax5-Kameras ebenso sicher integrieren wie leistungsstarke A400-, A500- oder A700-Systeme.
Verfügbare Produktserien:
- TOPA XXS für FLIR Ax8
- TOPA XS für FLIR Ax5-Serie
- TOPA M / MDF für FLIR A50/A70
- TOPA ML / MLDF für FLIR A400/A500/A700
- TOPA L für FLIR A3xx-Serie
- TOPA XL für FLIR A6xx-Serie
Je nach Modell stehen Varianten mit Germaniumfenster oder Doppelfenster für gleichzeitige Nutzung von IR- und optischer Kamera zur Verfügung.
Flexible Erweiterungen für anspruchsvolle Anwendungen
Die Schutzgehäuse können an unterschiedliche Einsatzbedingungen angepasst werden. Optional stehen Heizungen, Wasserkühlungen, Schutzklappen, Abblasvorrichtungen oder Verlängerungen für größere Objektive zur Verfügung.
Besonders bei Dauerüberwachung in rauen Industrieumgebungen profitieren Anwender von:
- besserer Betriebssicherheit
- längerer Kameralebensdauer
- reduziertem Wartungsaufwand
- zuverlässiger Temperaturmessung
- stabiler Bildqualität
Die robuste vibrationssichere Konstruktion ermöglicht den Einsatz auch direkt an Maschinen, Produktionsanlagen oder bewegten Systemen.
Wie können wir helfen?
Fragen zum Produkt oder einer Funktionsweise? Unsere Experten helfen Ihnen weiter.
Häufig gestellte Fragen
Wofür werden Schutzgehäuse für Wärmebildkameras benötigt?
Sie schützen Wärmebildkameras vor Staub, Wasser, Vibrationen, Hitze und mechanischen Belastungen in industriellen Umgebungen.
Welche FLIR Kameras werden unterstützt?
Die Gehäuse unterstützen unter anderem FLIR Ax8, Ax5, A3xx, A50/A70, A400/A500/A700 und A6xx Serien.
Was ist ein Doppelfenster?
Doppelfenster kombinieren eine Germaniumscheibe für den IR-Detektor mit einer optischen Glasscheibe für die sichtbare Kamera.
Sind die Gehäuse wasserdicht?
Ja. Viele Modelle besitzen Schutzarten nach IP66 oder IP67.
Gibt es Varianten für extreme Temperaturen?
Ja. Optional sind Heizungs- und Wasserkühlungssysteme verfügbar.
Können die Gehäuse individuell angepasst werden?
Ja. Je nach Modell sind verschiedene Fenster, Schutzklappen, Kühlungen oder Sonderausführungen möglich.
