In Produktionsumgebungen stehen Instandhaltung, Arbeitssicherheit und Anlagenverfügbarkeit in direktem Zusammenhang. Elektrische Anlagen, mechanische Komponenten, Druckluftsysteme und prozesskritische Infrastruktur müssen regelmäßig geprüft werden, ohne den laufenden Betrieb unnötig zu unterbrechen. Gleichzeitig steigen die Anforderungen an Dokumentation, Energieeffizienz und reproduzierbare Prüfprozesse.
Genau hier setzt der FLIR Safety Advantage für Manufacturing an. Die Kampagne bündelt Wärmebildkameras, akustische Bildgebung, IR-Fenster, Software, Reporting und Schulung zu einem ganzheitlichen Ansatz für sicherere und effizientere Inspektionen in der Industrie.
Warum Sicherheit in der Produktion wirtschaftlich relevant ist
Sicherheit wird in vielen Betrieben noch zu stark als reine Pflichtaufgabe betrachtet. In der Praxis ist sie jedoch ein direkter Faktor für Produktivität und Kostenkontrolle. Wenn elektrische Fehler, mechanische Auffälligkeiten oder Druckluftleckagen früh erkannt werden, lassen sich ungeplante Stillstände, Folgeschäden und unnötige Energieverluste reduzieren.
Der entscheidende Punkt ist nicht nur, einzelne Messungen durchzuführen. Entscheidend ist ein wiederholbarer Prüfprozess: gleiche Messpunkte, klare Bewertung, nachvollziehbare Berichte und qualifizierte Anwender. So werden aus einzelnen Inspektionen belastbare Entscheidungsgrundlagen für die Instandhaltung.
Thermografie: Elektrische und mechanische Risiken frühzeitig erkennen

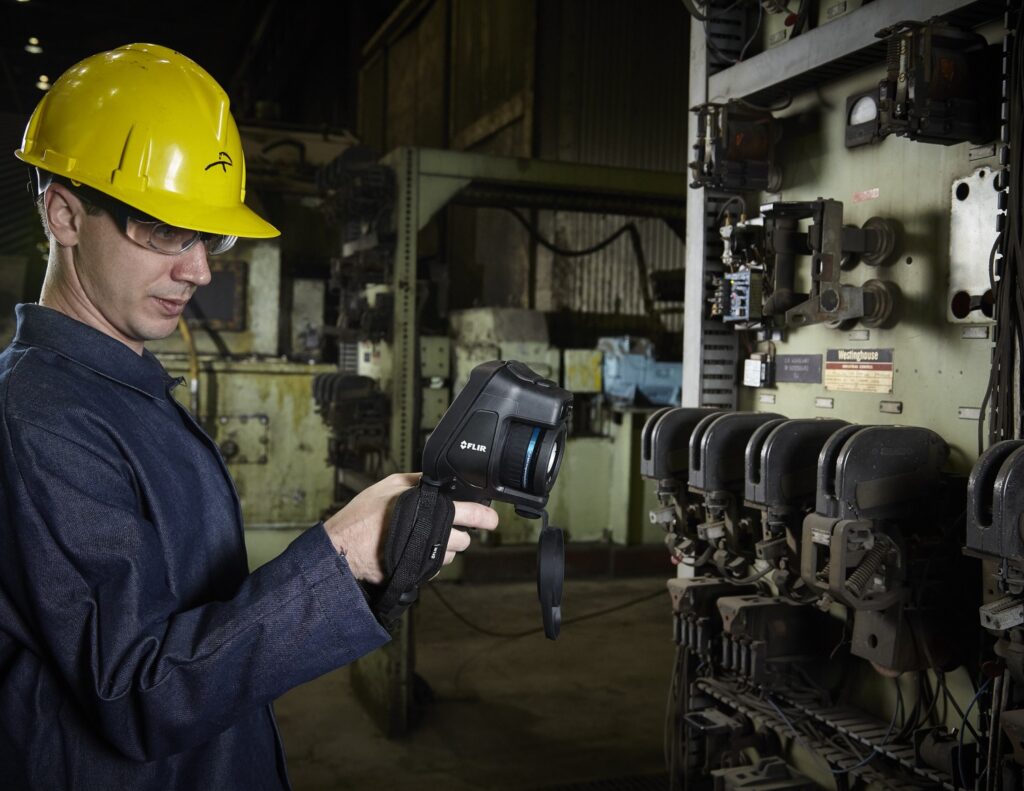

Wärmebildkameras gehören zu den wichtigsten Werkzeugen für die industrielle Instandhaltung. Sie ermöglichen die berührungslose Analyse von Temperaturen und Temperaturverteilungen an elektrischen und mechanischen Komponenten.
Typische Anwendungen in der Produktion sind:

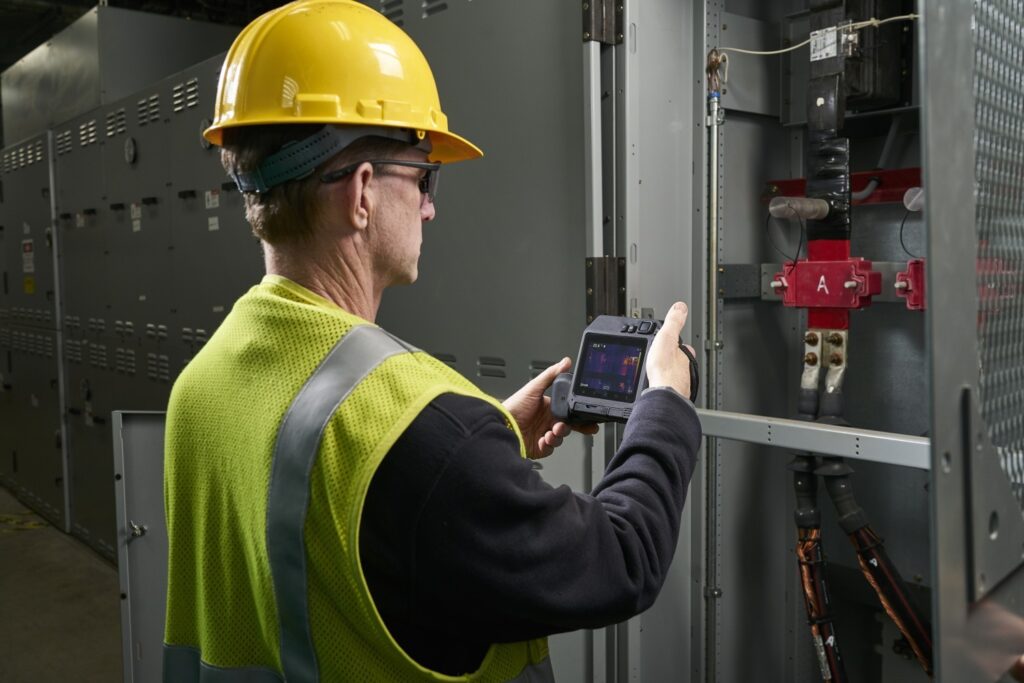

- Prüfung von Schaltschränken, Sicherungen und elektrischen Verbindungen
- Erkennung von überhitzten Klemmen, Lastungleichgewichten oder Kontaktproblemen
- Kontrolle von Motoren, Lagern, Pumpen und Antrieben
- Überwachung von Prozesswärme und Produktionsanlagen
- Qualitätssicherung an Bauteilen, Materialien oder Produktionslinien
Der Vorteil liegt in der berührungslosen Messung. Auffälligkeiten können erkannt werden, bevor Bauteile ausfallen oder Produktionsprozesse unterbrochen werden. Besonders bei wiederkehrenden Prüfungen entsteht ein zusätzlicher Nutzen: Temperaturentwicklungen lassen sich vergleichen und Veränderungen können frühzeitig bewertet werden.
Akustische Bildgebung: Druckluftleckagen und Teilentladungen sichtbar machen
Neben der Thermografie spielt akustische Bildgebung eine zunehmende Rolle in der industriellen Instandhaltung. Schallkameras lokalisieren Ultraschallquellen und stellen sie im Kamerabild dar. Dadurch werden Leckagen oder elektrische Auffälligkeiten sichtbar, die mit bloßem Auge nicht erkennbar sind.
Ein zentraler Anwendungsfall ist die Druckluftleckageortung. Druckluft ist in vielen Produktionsbetrieben ein erheblicher Kostenfaktor. Undichte Leitungen, Kupplungen, Ventile oder Anschlüsse verursachen dauerhaft Energieverluste. Mit einer akustischen Kamera lassen sich diese Leckagen schnell lokalisieren, dokumentieren und nach Relevanz priorisieren.
Ein zweiter wichtiger Bereich ist die Erkennung von Teilentladungen an elektrischen Anlagen. Teilentladungen können Hinweise auf Isolationsprobleme, Verschmutzung, Feuchtigkeit oder Materialschäden liefern. Moderne Schallkameras wie die FLIR Si2-PD oder Si2-Pro unterstützen dabei, solche Auffälligkeiten aus sicherer Entfernung zu lokalisieren und für die weitere Bewertung zu dokumentieren.
Für die Produktion bedeutet das: weniger Suchaufwand, sicherere Inspektionen und bessere Grundlagen für gezielte Wartungsmaßnahmen.
IR-Fenster: Elektrische Inspektionen sicherer durchführen
Elektrische Inspektionen können selbst ein Risiko darstellen, vor allem wenn Schaltschränke geöffnet werden müssen. IR-Fenster ermöglichen thermografische Prüfungen an elektrischen Komponenten, während der Schaltschrank geschlossen bleibt.
Das reduziert die Exposition gegenüber elektrischen Gefährdungen und kann Prüfprozesse beschleunigen. FLIR nennt in der Manufacturing-Kampagne den Einsatz von IR-Fenstern als Möglichkeit, Inspektionen in Hochspannungsanwendungen sicherer durchzuführen und die Prüfzeit deutlich zu reduzieren.
In der Praxis ist dabei wichtig: IR-Fenster ersetzen keine fachgerechte Gefährdungsbeurteilung und keine elektrotechnische Qualifikation. Sie sind ein Baustein in einem sicheren Prüfkonzept. Richtig eingesetzt können sie jedoch dazu beitragen, Routineinspektionen effizienter und risikoärmer zu gestalten.
Software und Reporting: Aus Messdaten werden Entscheidungen
Einzelne Wärmebilder oder Schallbilder sind nur dann wirklich wertvoll, wenn sie strukturiert dokumentiert und ausgewertet werden. Für industrielle Prüfprogramme ist Reporting deshalb kein Nebenthema, sondern ein zentraler Bestandteil.
FLIR Softwarelösungen unterstützen unter anderem bei:
- standardisierten Berichten
- wiederkehrenden Prüfabläufen
- routebasierten Inspektionen
- Vergleichbarkeit über mehrere Anlagenbereiche hinweg
- Dokumentation für interne Vorgaben, Audits oder Wartungsplanung
- Trendanalysen und Zustandsvergleichen
Routebasierte Inspektionen sind besonders relevant, wenn mehrere Personen Prüfungen durchführen oder wenn Anlagen regelmäßig kontrolliert werden. Sie helfen, Messpunkte konsistent zu erfassen und Ergebnisse vergleichbar zu machen.
Das reduziert Interpretationsspielraum und verbessert die Qualität der Instandhaltungsdaten. Für technische Leiter und Instandhaltungsverantwortliche entsteht dadurch eine bessere Grundlage für Priorisierung, Budgetplanung und Maßnahmenverfolgung.
Schulung: Technik allein reicht nicht aus
Wärmebildkameras und Schallkameras liefern nur dann belastbare Ergebnisse, wenn sie richtig eingesetzt werden. Anwender müssen wissen, welche Parameter relevant sind, wie Messbedingungen die Ergebnisse beeinflussen und wo typische Fehlerquellen liegen.
In der Thermografie betrifft das zum Beispiel Emissionsgrad, Reflexionen, Messabstand, Fokus, Temperaturspanne und Umgebungsbedingungen. Bei akustischer Bildgebung spielen unter anderem Frequenzbereich, Abstand, Hintergrundgeräusche, Betriebszustand und Interpretation der Schallquelle eine Rolle.
Schulung und Anwendungskompetenz sind deshalb ein wesentlicher Bestandteil des Safety Advantage Ansatzes. Sie helfen, Inspektionen sicherer, reproduzierbarer und fachlich belastbarer durchzuführen.
Typische Einsatzbereiche in der Produktion
Der FLIR Safety Advantage Ansatz eignet sich besonders für industrielle Umgebungen mit hoher Anlagenverfügbarkeit, komplexer Infrastruktur und regelmäßigen Prüfpflichten.
Typische Einsatzbereiche sind:
- elektrische Instandhaltung
- Produktionsanlagen und Maschinenparks
- Druckluftsysteme
- Energieverteilung
- Schaltanlagen und elektrische Räume
- Motoren, Pumpen und Antriebe
- Qualitätssicherung
- Facility- und Werksinfrastruktur
- vorbeugende und vorausschauende Wartung
In vielen Betrieben lassen sich Thermografie und akustische Bildgebung sinnvoll kombinieren. Während Wärmebildkameras thermische Auffälligkeiten sichtbar machen, helfen Schallkameras bei der Ortung von Leckagen und akustischen Anomalien. Zusammen entsteht ein breiteres Bild des Anlagenzustands.
Praxisbeispiel: Vom Einzelbefund zum Prüfprogramm
Ein typischer Einstieg ist eine wiederkehrende thermografische Prüfung elektrischer Anlagen. Dabei werden definierte Schaltschränke, Verteilungen und elektrische Komponenten in festen Intervallen geprüft. Auffällige Temperaturunterschiede werden dokumentiert und bewertet.
Im nächsten Schritt kann eine akustische Prüfung ergänzt werden, zum Beispiel zur Druckluftleckageortung oder zur Kontrolle potenzieller Teilentladungen. Gefundene Leckagen werden nach geschätzter Relevanz priorisiert und in die Instandhaltungsplanung überführt.
Mit Software und Routenfunktionen lassen sich diese Prüfungen standardisieren. Berichte dokumentieren Zustand, Befund, Bildmaterial, Bewertung und empfohlene Maßnahme. Dadurch entsteht ein Prüfprozess, der nicht nur einzelne Probleme findet, sondern langfristig die Anlagenverfügbarkeit verbessert.
Handlungsempfehlungen für Unternehmen
Für eine sinnvolle Umsetzung sollten Unternehmen nicht mit der Frage starten, welche Kamera gekauft werden soll. Besser ist ein anwendungsorientierter Ansatz:
- Welche Risiken oder Kosten sollen reduziert werden?
- Welche Anlagenbereiche sind kritisch?
- Welche Prüfungen finden bereits statt?
- Welche Befunde müssen dokumentiert werden?
- Wer führt die Inspektionen durch?
- Welche Software- und Reportinganforderungen bestehen?
- Welche Schulung benötigen die Anwender?
Aus diesen Antworten ergibt sich die passende Kombination aus Kamera, Zubehör, Software, IR-Fenstern und Training.
Mehr Sicherheit durch strukturierte Inspektionen
Der FLIR Safety Advantage für Manufacturing ist kein einzelnes Produkt, sondern ein Ansatz für sicherere und effizientere industrielle Prüfprozesse. Thermografie, akustische Bildgebung, IR-Fenster, Software und Schulung greifen dabei ineinander.
Für Produktionsbetriebe entsteht der Mehrwert vor allem in der Kombination: Risiken früher erkennen, Inspektionen sicherer durchführen, Energieverluste reduzieren, Daten konsistenter erfassen und Maßnahmen besser priorisieren.
Wer industrielle Inspektionen nicht nur punktuell, sondern als strukturiertes Programm aufbaut, verbessert die Grundlage für Arbeitssicherheit, Anlagenverfügbarkeit und wirtschaftliche Instandhaltung.
