Schallkameras
Vom Profi kaufenSchallkameras ermöglichen die visuelle Ortung von Geräuschquellen wie Druckluftleckagen, Teilentladungen oder mechanischen Auffälligkeiten. Sie machen Ultraschall hör- und sichtbar und liefern eine schnelle, präzise Analyse direkt im laufenden Betrieb. Je nach Anwendung kommen unterschiedliche Systeme zum Einsatz, von Wartung und Energieeffizienz bis zur elektrischen Inspektion. Diese Kategorie bietet einen Überblick und führt gezielt zur passenden Schallkamera.
Produktvergleich

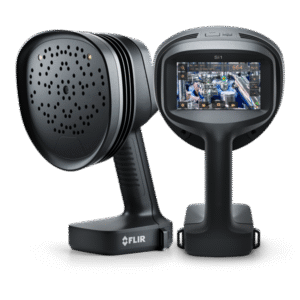

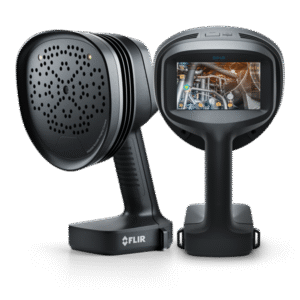

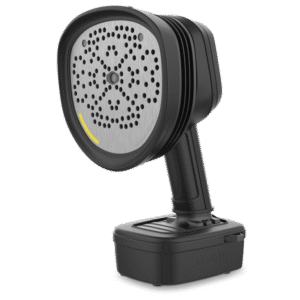

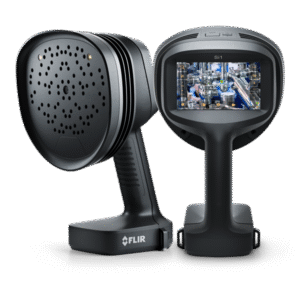

| Merkmal | FLIR Si1-LD | FLIR Si2-Serie | FLIR Si2x-Serie |
|---|---|---|---|
| Gerätekategorie | Einstiegskamera für akustische Leckageortung | Industrielle akustische Bildgebungskameras der Si2-Serie | Akustische Bildgebungskameras für explosionsgefährdete Bereiche |
| Varianten | FLIR Si1-LD | FLIR Si2-LD, FLIR Si2-PD, FLIR Si2-Pro | FLIR Si2x-LD, FLIR Si2x-Pro |
| Einsatzbereich | Druckluft- und Vakuumleckagen | Je nach Variante: Druckluft- und Gasleckagen, Teilentladungen, mechanische Fehler und Lagerfehler | Je nach Variante: Druckluft- und Gasleckagen, Teilentladungen und Lagerfehler in explosionsgefährdeten Bereichen |
| Ex-Bereich | Nein | Nein | Ja |
| Ex-Klassifizierung | – | – | Ex II 3 G Ex ic IIC T4 Gc; Ex II 3 D Ex ic IIIC T135 °C Dc; Tamb -10 °C bis 40 °C |
| Akustikmessung | 96 rauscharme MEMS-Mikrofone | 124 rauscharme MEMS-Mikrofone | 124 rauscharme MEMS-Mikrofone |
| Bandbreite | 2 kHz bis 100 kHz | 2 kHz bis 130 kHz | 2 kHz bis 130 kHz |
| Betriebsabstand | 0,3 m bis 130 m | 0,3 m bis 200 m | 0,3 m bis 200 m |
| Richtungsauflösung | 1° bis 0,125° | 1° bis 0,125° | 1° bis 0,125° |
| Leckerkennung und Lokalisierung | Ja, für Druckluft | Si2-LD und Si2-Pro: ja; Si2-PD: nein | Si2x-LD und Si2x-Pro: ja |
| Leckraten- und Kostenberechnung | Ja | Si2-LD und Si2-Pro: ja | Si2x-LD und Si2x-Pro: ja |
| Leckraten-Erkennungsschwelle | 0,5 m: 0,004 l/min; 2,5 m: 0,010 l/min; 6 m: 0,017 l/min | Si2-LD und Si2-Pro: 0,0032 l/min ab 2,5 m; 0,0044 l/min ab 6 m | 0,0032 l/min ab 2,5 m; 0,0044 l/min ab 6 m |
| Unterstützte Gase | Druckluft | Je nach Variante mehrere Industriegase bei ausreichendem Druck, z. B. Druckluft, Ammoniak, Argon, CO2, Helium, Wasserstoff, Methan, Erdgas und Stickstoff | Je nach Variante mehrere Industriegase bei ausreichendem Druck, z. B. Druckluft, Wasserstoff, CO2, Methan, Erdgas, Argon, Ammoniak, Stickstoff sowie je nach Modell Helium oder Dampf |
| Teilentladungserkennung | Nein | Si2-PD und Si2-Pro: ja | Si2x-Pro: ja; Si2x-LD: nein |
| KI-Schweregradbewertung für Teilentladungen | Nein | Si2-PD und Si2-Pro: ja, inkl. Handlungsempfehlungen in der Kamera | Si2x-Pro: ja, inkl. Handlungsempfehlungen in der Kamera |
| Mechanische Fehlererkennung | Nein | Si2-LD und Si2-Pro: ja | Si2x-LD und Si2x-Pro: ja |
| Zustandsbewertung mechanischer Probleme | Nein | Si2-Pro: mechanische Fehlererkennung | Si2x-Pro: mechanische Fehlererkennung, Zustandsbewertung und Fehlermessung |
| Automatische Frequenzabstimmung | Nein | Ja, je nach Variante | Ja |
| Digitalkamera | 12 MP Farbe | 12 MP Farbe | 12 MP Farbe |
| Kamera-Sichtfeld | 65° diagonal | 75° diagonal | 75° diagonal |
| Video-Bildrate | Kamera: 60 fps; Akustik: 30 fps; Bildschirm: 70 fps | Kamera: 60 fps; Akustik: 30 fps; Bildschirm: 70 fps | Kamera: 60 fps; Akustik: 30 fps; Bildschirm: 70 fps |
| Digitalzoom | 8-fach | 8-fach | 8-fach |
| Videobildauflösung | 1280 x 720 | 1280 x 720 | 1280 x 720 |
| Display | 5 Zoll, 1280 x 720, resistiver Touchscreen | 5 Zoll, 1280 x 720, resistiver Touchscreen | 5 Zoll, 1280 x 720, resistiver Touchscreen |
| Standbildformat | .nlz und .jpg | .nlz und .jpg | .nlz und .jpg |
| Videoaufzeichnung | Bis zu 5 Minuten im .nlz-Format | Bis zu 5 Minuten im .nlz-Format | Bis zu 5 Minuten im .nlz-Format |
| Interner Speicher | 32 GB | 128 GB | 128 GB |
| Externer Speicher | 8 GB USB, unbegrenzte Cloud-Speicherkapazität | 8 GB USB, unbegrenzte Cloud-Speicherkapazität | 8 GB USB, unbegrenzte Cloud-Speicherkapazität |
| Bildkommentare | Bildmarkierungen und Kommentare | Je nach Variante Bild-Tags, Kommentare und GPS-Koordinaten | Bild-Tags, Kommentare und QR-Code-Daten |
| Datenübertragung | WLAN 2,4 GHz und 5 GHz, USB-Speicherstick | WLAN 2,4 GHz und 5 GHz, USB-Speicherstick, je nach Variante Akustik-USB-Adapterkabel | WLAN 2,4 GHz und 5 GHz, USB-Speicherstick |
| Software-Update | Automatisch über WLAN oder USB über Computer | OTA-Update oder USB-Verbindung | OTA-Update oder USB-Verbindung |
| Online-Auswertung | FLIR Acoustic Viewer | FLIR Acoustic Camera Viewer | FLIR Acoustic Camera Viewer |
| Offline-Auswertung | FLIR Thermal Studio | FLIR Thermal Studio | FLIR Thermal Studio |
| Akkulaufzeit | Bis zu 2,5 h | Bis zu 2,5 h | Bis zu 2,5 h |
| Ladezeit | ca. 2 h | ca. 2 h | ca. 2 h |
| Betriebstemperatur | -10 °C bis 50 °C | -10 °C bis 50 °C | -10 °C bis 50 °C |
| Schutzart | IP54 | IP54 | IP54 |
| Kameramaße | 184 x 276 x 167 mm | Si2-LD / Si2-PD: 184 x 276 x 167 mm; Si2-Pro: 288 x 182 x 159 mm | 188 x 313 x 176 mm |
| Kameragewicht | ca. 1,2 kg | ca. 1,2 kg | ca. 1,8 kg |
| Gesamtgewicht inkl. Akku | ca. 1,45 kg | ca. 1,45 kg | ca. 2,1 kg |
| Typische Auswahl | Für reine Druckluftleckageortung | Für industrielle Leckageortung, Teilentladungserkennung oder kombinierte Instandhaltung | Für Leckageortung, Teilentladungserkennung und Lagerprüfung in explosionsgefährdeten Bereichen |
- Expertenberatung
- Hohe Kundenzufriedenheit
- Support nach Kauf

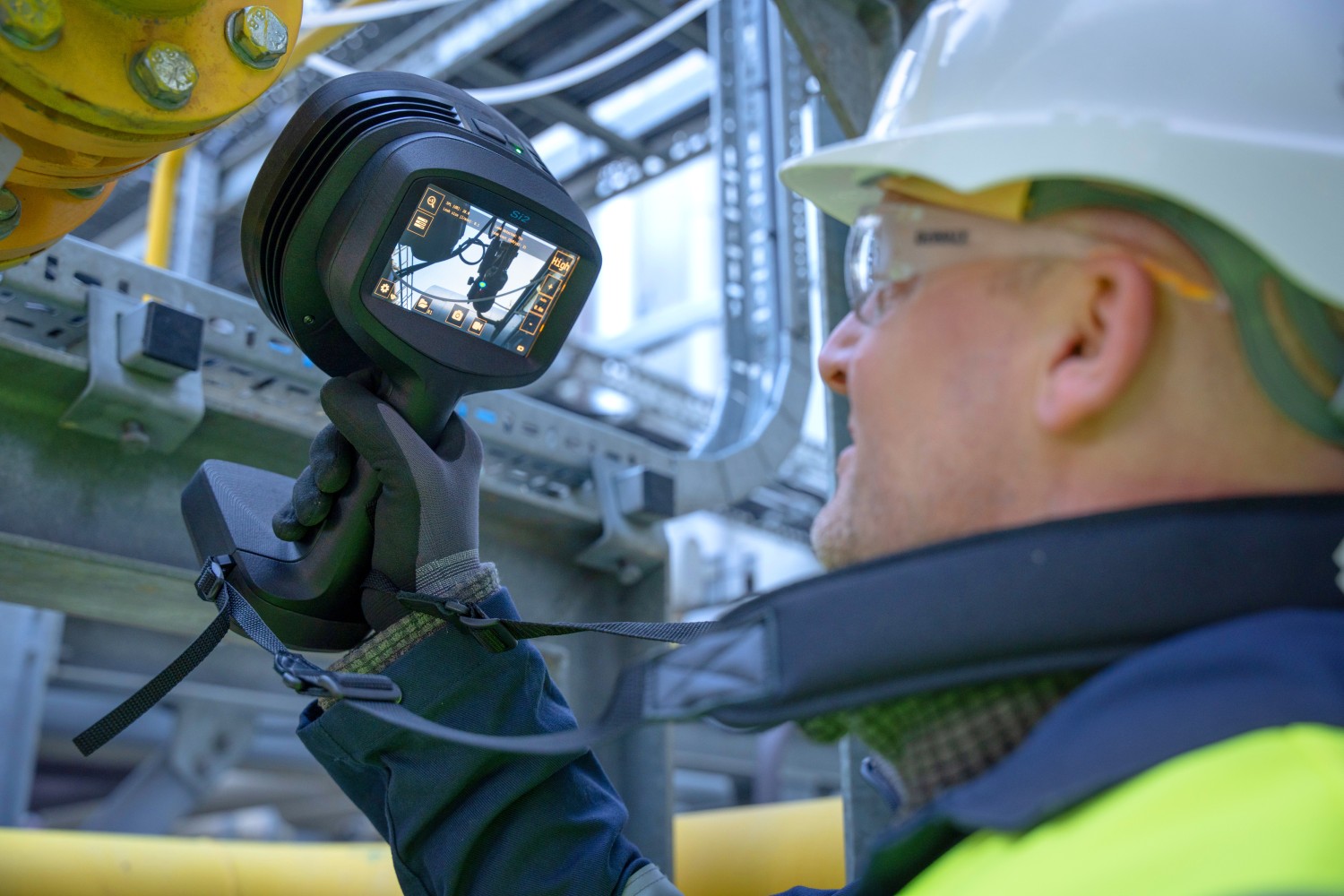

Leckageortung in Druckluftsystemen
Schallkameras ermöglichen die schnelle Lokalisierung von Leckagen in Druckluft-, Gas- und Vakuumsystemen. Selbst kleinste Undichtigkeiten werden akustisch sichtbar gemacht und können gezielt behoben werden. Das reduziert Energieverluste, senkt Betriebskosten und verbessert die Effizienz von Produktionsanlagen.

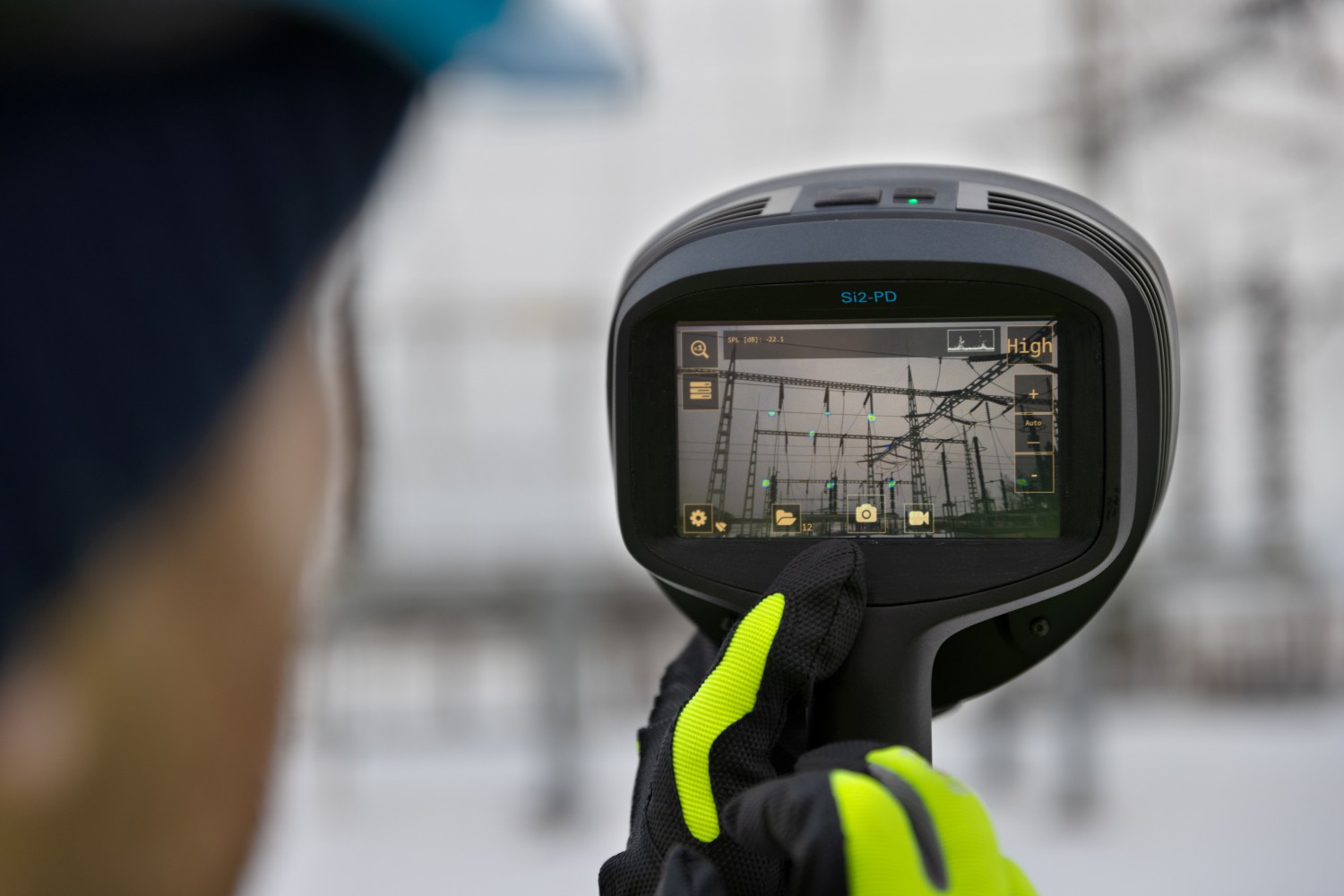

Teilentladungsprüfung (PD)
In elektrischen Anlagen können Teilentladungen frühzeitig auf Isolationsprobleme hinweisen. Schallkameras erkennen diese akustischen Signale zuverlässig und ermöglichen eine berührungslose Prüfung auch unter Spannung. Dadurch lassen sich Ausfälle vermeiden und Wartungsmaßnahmen gezielt planen.

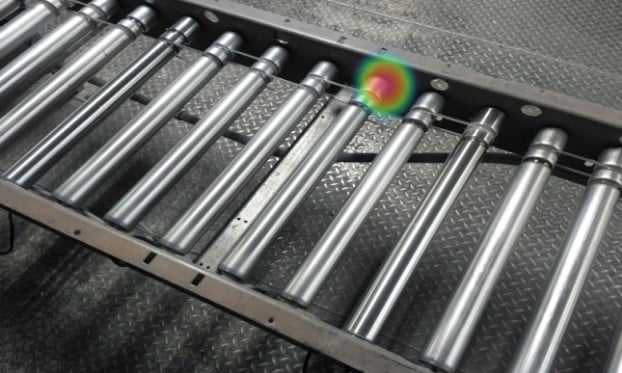

Mechanische Fehlererkennung
Schallkameras identifizieren ungewöhnliche Geräuschmuster von Maschinen, Lagern oder Anlagenkomponenten. Abweichungen vom Normalzustand werden frühzeitig sichtbar, sodass Wartung und Instandhaltung vorausschauend erfolgen können. Das reduziert ungeplante Stillstände und erhöht die Anlagenverfügbarkeit.
Wie können wir helfen?
Fragen zum Produkt oder einer Funktionsweise? Unsere Experten helfen Ihnen weiter.
Häufig gestellte Fragen
Was ist eine Schallkamera?
Eine Schallkamera visualisiert Geräusche mithilfe eines Mikrofonarrays und stellt diese als Bild dar. Dadurch können Schallquellen schnell lokalisiert und analysiert werden.
Wofür werden Schallkameras eingesetzt?
Typische Anwendungen sind die Leckageortung, die Erkennung von Teilentladungen in elektrischen Anlagen und die Analyse mechanischer Fehler in Maschinen.
Welche Vorteile haben Schallkameras gegenüber klassischen Methoden?
Schallkameras ermöglichen eine berührungslose, schnelle und visuelle Analyse. Große Bereiche können in kurzer Zeit überprüft werden, ohne Anlagen stillzulegen.
Können Schallkameras auch kleine Leckagen erkennen?
Ja, moderne Schallkameras erkennen selbst kleinste Leckagen, die mit herkömmlichen Methoden oft schwer zu finden sind.
Sind Schallkameras für den industriellen Einsatz geeignet?
Ja, sie sind speziell für industrielle Anwendungen konzipiert und werden häufig in Wartung, Energieoptimierung und Qualitätssicherung eingesetzt.
