Teilentladungen gehören zu den relevanten Frühindikatoren für Probleme in Mittel- und Hochspannungsanlagen. Sie entstehen dort, wo Isolationssysteme elektrisch belastet werden und es lokal zu Entladungen kommt, ohne dass die gesamte Isolierstrecke sofort durchschlägt. Für Betreiber, Instandhalter und Prüfteams ist das kritisch: Eine Teilentladung kann zunächst unscheinbar wirken, sich aber über die Zeit zu einem ernsthaften Isolationsproblem entwickeln.

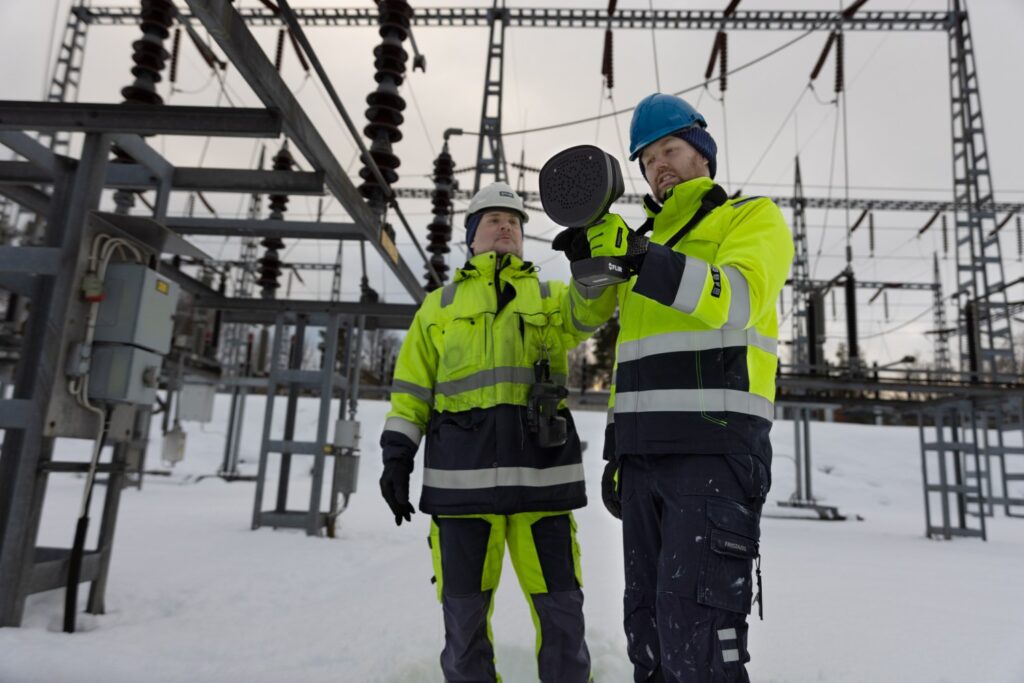

Akustische Bildgebungssysteme wie die FLIR Si2-PD und FLIR Si2-Pro unterstützen dabei, solche Auffälligkeiten schneller zu lokalisieren, zu klassifizieren und vor Ort besser einzuschätzen. Der Mehrwert liegt nicht nur im Auffinden einer Schallquelle, sondern in der Verbindung aus Ortung, PRPD-Analyse und KI-gestützter Bewertung direkt auf dem Gerät.
Was sind Teilentladungen?
Eine Teilentladung ist eine lokale elektrische Entladung in oder an einem Isolationssystem. Sie überbrückt nicht sofort die komplette Isolierung, kann aber ein Hinweis auf eine Schwachstelle sein. Solche Entladungen können in festen Isolierstoffen, in Luft, in Gasen, in Flüssigkeiten oder auch an Oberflächen auftreten.
Typische Ursachen sind unter anderem:
- Verschmutzung auf Isolatoren
- Feuchtigkeit oder ungleichmäßig trockene Oberflächen
- beschädigte oder gealterte Isolationsmaterialien
- scharfe Kanten oder Spitzen an leitfähigen Bauteilen
- lose, schlecht geerdete oder schwebende metallische Komponenten
- Montage- oder Konstruktionsfehler
- Defekte an Kabelendverschlüssen oder Muffen
Entscheidend ist: Nicht jede Teilentladung hat die gleiche Bedeutung. Einige Befunde können vergleichsweise unkritisch sein, andere erfordern eine schnelle Prüfung oder Instandsetzung. Deshalb reicht es nicht aus, nur "irgendwo Ultraschall" zu finden. Der Befund muss eingeordnet werden.
Warum Teilentladungen früh erkannt werden sollten
Teilentladungen können Isolationsmaterial schädigen, Oberflächen abbauen, leitfähige Pfade erzeugen oder durch chemische Nebenprodukte angrenzende Materialien angreifen. Je nach Entladungstyp, Position und Anlagenkontext kann daraus ein erhöhtes Risiko für Ausfälle, Überschläge oder ungeplante Stillstände entstehen.
Für die Instandhaltung ist die frühe Erkennung deshalb wertvoll, weil Maßnahmen planbar werden. Statt erst nach einer Störung zu reagieren, können auffällige Komponenten gezielt geprüft, gereinigt, repariert oder ersetzt werden.
Der Nutzen liegt vor allem in drei Punkten:
Erstens lassen sich kritische Komponenten schneller identifizieren. Zweitens kann die Entwicklung eines Problems über wiederkehrende Inspektionen beobachtet werden. Drittens verbessert eine strukturierte Bewertung die Priorisierung von Maßnahmen.
Wie akustische Bildgebung hilft

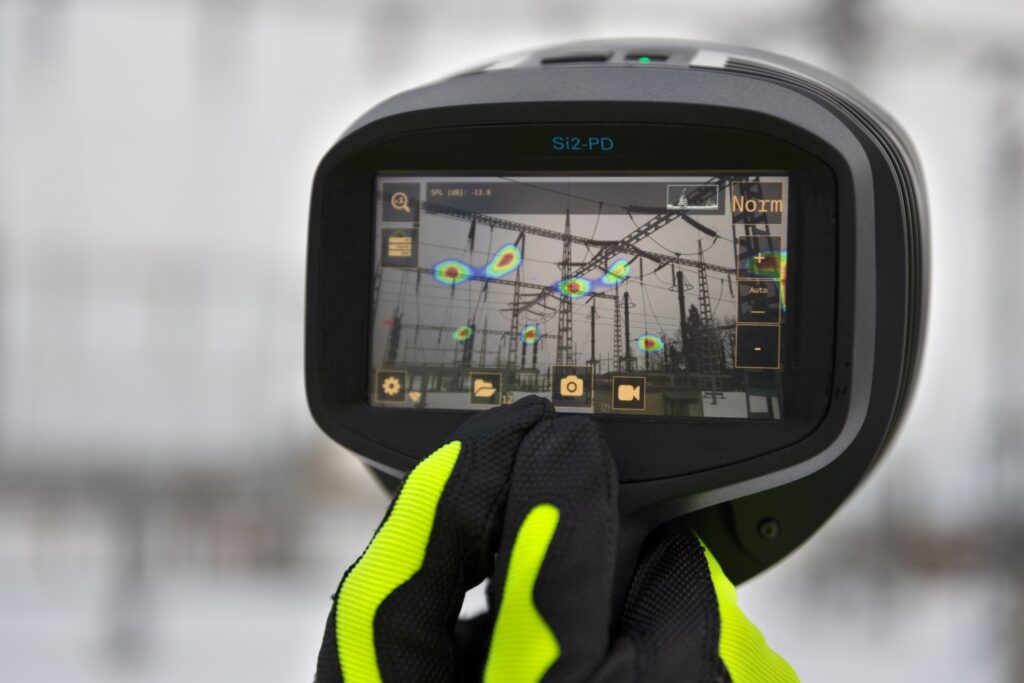

Teilentladungen erzeugen häufig Schallanteile im Ultraschallbereich. Akustische Kameras erfassen diese Signale über ein Mikrofonarray und visualisieren die Schallquelle im Kamerabild. Anwender sehen dadurch nicht nur, dass ein Signal vorhanden ist, sondern auch, wo es sich befindet.
Bei elektrischen Anlagen ist das ein wesentlicher Vorteil. Viele Komponenten sind schwer zugänglich, stehen unter Spannung oder befinden sich in komplexen Umgebungen. Eine berührungslose Inspektion aus sicherer Entfernung reduziert den Aufwand und verbessert die Arbeitssicherheit.
Die FLIR Si2-PD und Si2-Pro gehen über die reine Ortung hinaus. Wird eine mögliche Teilentladung erkannt, kann die Kamera ein phasenaufgelöstes Teilentladungsmuster, ein sogenanntes PRPD-Muster, anzeigen. Auf dieser Grundlage kann die Art der Teilentladung besser eingeordnet werden.
Was ist ein PRPD-Muster?

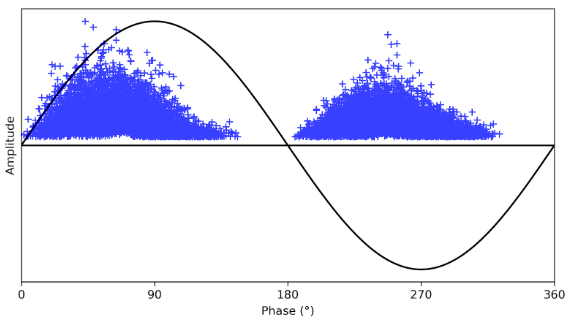

PRPD steht für "Phase-Resolved Partial Discharge". Vereinfacht gesagt zeigt ein PRPD-Muster, wann Entladungspulse innerhalb einer Netzperiode auftreten und wie sich diese Pulse über die Zeit verteilen.
Bei elektrischen Teilentladungsmessungen werden solche Muster genutzt, um Rückschlüsse auf die Art der Entladung zu ziehen. Unterschiedliche Teilentladungen erzeugen unterschiedliche Muster. Manche zeigen zwei relativ symmetrische Cluster, andere ein stark asymmetrisches Bild oder nur einen einzelnen auffälligen Bereich.
Die Si2 erkennt Signale mit einer ausgeprägten 50- oder 60-Hz-Periodizität und erstellt daraus ein PRPD-ähnliches Muster auf Basis des akustischen Signals. Wichtig ist dabei: Die Kamera arbeitet mit relativer Phaseninformation aus dem Schallsignal. Sie kennt nicht automatisch die absolute Spannungsphase der Anlage. Für die Praxis ist das dennoch hilfreich, weil die Musterform eine Einordnung der Entladungsart unterstützt.
Die wichtigsten Teilentladungstypen in der Praxis
Für die praktische Anwendung klassifiziert die Si2 Teilentladungen in mehrere Kategorien. Besonders relevant sind Oberflächen- oder Innenentladungen, Floating Discharge und Corona.
Oberflächen- und Innenentladungen
Oberflächenentladungen treten an der Oberfläche von Isolierstoffen auf. Sie können durch Verschmutzung, Feuchtigkeit, Beschädigungen oder Materialfehler begünstigt werden. Auch sogenannte Dry-Band-Arcing-Effekte können eine Rolle spielen, wenn Teile einer Oberfläche feucht und andere Bereiche trocken sind.
Diese Entladungen sind kritisch, weil sie insbesondere organische Isolationsmaterialien schnell schädigen können. Über die Zeit können leitfähige Pfade entstehen, die das Risiko eines Überschlags erhöhen. In der Praxis wird in diesem Zusammenhang häufig auch von Tracking gesprochen.
Typische Orte sind:
- Isolatoren
- Durchführungen
- Kabelendverschlüsse
- Kabelmuffen
- Übergänge und Anschlusspunkte mit Isolationsmaterial
Innenentladungen entstehen innerhalb eines Bauteils oder Isolierstoffs. Sie sind akustisch schwieriger zu erfassen, wenn sie tief im Material liegen. Befinden sie sich jedoch näher an der Oberfläche, zum Beispiel in einem Kabelendverschluss, kann eine akustische Kamera sie unter Umständen lokalisieren.
Für die Praxis gilt: Oberflächen- und Innenentladungen sollten ernst genommen und fachlich bewertet werden. Entscheidend sind Lage, Anlagenkritikalität, Fortschritt über die Zeit und mögliche Folgen eines Isolationsversagens.
Floating Discharge
Floating Discharges entstehen zwischen einem Leiter und einem metallischen Objekt mit schwebendem Potenzial. Das kann zum Beispiel passieren, wenn Bauteile schlecht kontaktiert, verschmutzt, oxidiert oder nicht sauber geerdet sind.
Der Befund ist nicht in jedem Fall unmittelbar kritisch, kann aber auf Montagefehler, Designprobleme, beschädigte Komponenten oder schlechte elektrische Verbindungen hinweisen.
Typische Orte sind:
- Klemmen und Halterungen an Sammelschienenisolatoren
- schlecht geerdete Bauteile
- lose oder schwebende metallische Komponenten
- Kontaktstellen mit Oxidation oder Verschmutzung
Für die Bewertung ist die konkrete Position entscheidend. Eine Floating Discharge an einer unkritischen Stelle kann anders bewertet werden als ein Befund an einem sicherheits- oder versorgungsrelevanten Bauteil. Trotzdem sollte sie nicht ignoriert werden, weil sie auf ein grundlegendes Kontakt- oder Erdungsproblem hinweisen kann.
Corona-Entladungen
Corona entsteht in Luft, meist an scharfen Kanten, Spitzen oder anderen Bereichen mit hoher elektrischer Feldstärke. Die Luft wird lokal ionisiert, wodurch es zu einer Teilentladung kommt.
Typische Orte sind:
- Spitzen und Kanten von Leitern
- Lichtbogenhörner
- beschädigte Leiterseile
- überbeanspruchte Punkte an Erdpotenzial
- Bereiche nahe polymerer Isolatoren
Corona ist in vielen Fällen weniger kritisch als Oberflächen- oder Innenentladungen. Trotzdem kann sie relevant werden. Sie verursacht Leistungsverluste, elektromagnetische Störungen, hörbare Geräusche und kann Ozon sowie korrosive Verbindungen erzeugen. Diese können wiederum angrenzende organische Materialien, etwa polymere Isolatoren, schädigen.
Die sinnvolle Maßnahme hängt vom konkreten Befund ab. Mögliche Schritte sind das Entfernen scharfer Kanten, die Reparatur beschädigter Leiter, die Prüfung von Koronaringen oder die Bewertung, ob nahegelegene Isolierstoffe durch die Corona belastet werden.
Nicht jede Schallquelle ist eine Teilentladung
Ein wichtiger Punkt für die Praxis: Eine akustische Kamera lokalisiert Schallquellen. Nicht jede lokalisierte Schallquelle ist automatisch eine Teilentladung.
Typische andere Schallquellen sind:
- Vibrationen an Transformatoren, Drosseln oder Bauteilen
- Druckluft- oder Gasleckagen
- elektronische Bauteile mit periodischen Geräuschen
- mechanische Schwingungen
Viele dieser Quellen erzeugen kein typisches PRPD-Muster und lassen sich dadurch gut abgrenzen. Dennoch bleibt die fachliche Plausibilitätsprüfung wichtig. Ein Signal an einer Niederspannungselektronik ist anders zu bewerten als ein vergleichbares Muster an einem Mittelspannungsbauteil.
Ein praxisnaher Ablauf für die Inspektion
Für eine strukturierte Teilentladungsinspektion empfiehlt sich ein klarer Ablauf.
Zunächst wird die Anlage aus sicherer Entfernung systematisch gescannt. Dabei sollten typische Risikobereiche betrachtet werden: Isolatoren, Durchführungen, Kabelendverschlüsse, Sammelschienenbereiche, Klemmen, Leiterseile, Schaltanlagenkomponenten und Übergänge.
Wird eine auffällige Schallquelle erkannt, sollte die Position eindeutig dokumentiert werden. Dazu gehören Anlagenbereich, Bauteil, Blickrichtung, Abstand, Betriebszustand und Umgebungsbedingungen.
Anschließend wird geprüft, ob ein PRPD-Muster angezeigt wird. Ist dies der Fall, kann die Kamera bei geeigneten Modellen eine KI-gestützte Analyse durchführen. Dafür sollten relevante Parameter wie Abstand, Spannung und Komponententyp korrekt eingegeben werden.
Danach folgt die technische Bewertung. Dabei sollten folgende Fragen gestellt werden:
- Handelt es sich wahrscheinlich um eine Teilentladung oder um eine andere Schallquelle?
- Welche Art von Teilentladung liegt nahe?
- Wo befindet sich der Befund genau?
- Welche Funktion hat das betroffene Bauteil?
- Gibt es sichtbare Schäden, Verschmutzung oder Feuchtigkeit?
- Ist der Befund neu oder bereits aus früheren Inspektionen bekannt?
- Hat sich Intensität, Position oder Muster verändert?
- Welche Folgen hätte ein Ausfall des Bauteils?
Erst daraus ergibt sich eine sinnvolle Priorisierung. Nicht jeder Befund muss sofort zum Austausch führen. Kritische Befunde an sicherheits- oder versorgungsrelevanten Komponenten sollten jedoch zeitnah bewertet und in einen Maßnahmenplan überführt werden.
Wann sollte geprüft werden?
Die geeigneten Prüfintervalle hängen von Anlage, Spannungsebene, Kritikalität, Umgebung und Betriebserfahrung ab. Für viele Anlagen sind regelmäßige Inspektionen sinnvoll, zum Beispiel jährlich oder alle zwei Jahre. Bei neu errichteten Anlagen kann eine Prüfung zur Inbetriebnahme hilfreich sein, um Montage- oder Designprobleme früh zu erkennen.
Bei bereits bekannten oder potenziell kritischen Teilentladungen sollten die Intervalle verkürzt werden. Besonders bei Oberflächenentladungen ist es sinnvoll, Umgebungsbedingungen wie Feuchtigkeit und Temperatur zu berücksichtigen, da diese das Auftreten beeinflussen können.
Warum die Kombination aus Ortung und Bewertung entscheidend ist
Der eigentliche Mehrwert moderner akustischer Bildgebung liegt in der Verbindung aus schneller Ortung und besserer Einordnung. Eine reine Schalllokalisierung zeigt, wo ein Signal entsteht. Die PRPD-Analyse hilft zusätzlich zu verstehen, welche Art von Entladung wahrscheinlich vorliegt.
Die KI-gestützte Analyse auf der FLIR Si2-PD und Si2-Pro kann Anwender im Feld unterstützen, indem sie eine Klassifizierung, eine Einschätzung der Schwere und eine Empfehlung bereitstellt. Das ersetzt keine fachliche Bewertung durch qualifiziertes Personal, beschleunigt aber die erste Einordnung und verbessert die Dokumentation.
Gerade für große Anlagen, begrenzte Expertenverfügbarkeit und wiederkehrende Prüfungen ist das praxisrelevant. Befunde werden nachvollziehbarer, Inspektionsdaten vergleichbarer und Maßnahmen besser priorisierbar.
Teilentladungen nicht nur finden, sondern richtig einordnen
Teilentladungen sind ein wichtiger Hinweis auf mögliche Schwachstellen in elektrischen Anlagen. Entscheidend ist jedoch nicht nur die Detektion, sondern die Bewertung des Befunds.
Oberflächen- und Innenentladungen können auf kritische Isolationsprobleme hinweisen. Floating Discharges können auf Kontakt-, Erdungs- oder Montageprobleme hindeuten. Corona ist häufig weniger kritisch, kann aber dennoch Materialschäden, Störungen oder Folgeschäden verursachen.
Akustische Bildgebungssysteme wie die FLIR Si2-PD und Si2-Pro helfen dabei, solche Befunde schneller zu lokalisieren, zu dokumentieren und mithilfe von PRPD-Mustern besser einzuordnen. Für Instandhaltung und Anlagenverantwortliche entsteht dadurch ein klarer Nutzen: weniger ungeplante Überraschungen, bessere Entscheidungsgrundlagen und gezieltere Wartungsmaßnahmen.
