Wie funktioniert eine Wärmebildkamera? Technik einfach erklärt

Eine Wärmebildkamera macht Wärme sichtbar. Sie erfasst die Infrarotstrahlung, die von Objekten, Oberflächen und Lebewesen abgegeben wird, und wandelt diese Strahlung in ein sichtbares Bild um.

Anders als eine normale Kamera nimmt sie kein sichtbares Licht auf. Eine Wärmebildkamera zeigt Temperaturunterschiede. Warme Bereiche werden je nach Farbpalette heller oder farbiger dargestellt, kühlere Bereiche dunkler. So lassen sich Auffälligkeiten erkennen, die mit dem Auge nicht sichtbar wären.

Wichtig ist: Eine Wärmebildkamera misst nicht direkt die Temperatur eines Objekts. Sie misst Infrarotstrahlung und berechnet daraus eine Temperatur. Deshalb beeinflussen Faktoren wie Emissionsgrad, Reflexionen, Abstand, Wetter und Oberflächenbeschaffenheit das Ergebnis.

Was ist eine Wärmebildkamera?

Eine Wärmebildkamera ist ein Messgerät, das thermische Unterschiede sichtbar macht. Sie erkennt Infrarotstrahlung, die von Oberflächen ausgeht, und stellt diese als Wärmebild dar.

Jedes Objekt oberhalb des absoluten Nullpunkts sendet Infrarotstrahlung aus. Je wärmer ein Objekt ist, desto stärker ist in der Regel die abgegebene Strahlung. Die Kamera erfasst diese Strahlung mit einem Infrarotdetektor und berechnet daraus ein Bild mit Temperaturinformationen.

Dadurch werden zum Beispiel überhitzte Bauteile, Wärmeverluste, Feuchtigkeit, Leckagen, Reibung, elektrische Übergangswiderstände oder Prozessabweichungen sichtbar.

Unterschied zwischen Wärmebildkamera und normaler Kamera

Eine normale Kamera arbeitet mit sichtbarem Licht. Sie zeigt Farben, Formen und Helligkeit so, wie sie für das menschliche Auge erkennbar sind.

Eine Wärmebildkamera arbeitet mit Infrarotstrahlung. Sie zeigt keine echten Farben, sondern Temperaturverteilungen. Die Farben im Wärmebild sind eine visuelle Darstellung der gemessenen Temperaturunterschiede.

Viele FLIR Wärmebildkameras kombinieren beide Welten. Mit FLIR MSX werden Konturen aus dem sichtbaren Bild in das Wärmebild eingeblendet. Dadurch lassen sich Bauteile, Kanten, Beschriftungen und Strukturen besser erkennen.

Welche technischen Werte sind wichtig?

1. Wärmebildauflösung

Die Wärmebildauflösung gibt an, wie viele Temperaturmesspunkte die Kamera erfasst. Eine Kamera mit 320 × 240 Pixeln liefert 76.800 Messpunkte, eine Kamera mit 640 × 480 Pixeln bereits 307.200 Messpunkte.

Je höher die Auflösung, desto mehr Details werden sichtbar. Das ist besonders wichtig bei kleinen Bauteilen, größeren Messabständen oder komplexen Inspektionsaufgaben.

2. Thermische Empfindlichkeit (NETD)

Die thermische Empfindlichkeit beschreibt, wie fein eine Kamera Temperaturunterschiede erkennen kann. Sie wird häufig als NETD-Wert in Millikelvin angegeben.

Ein niedriger NETD-Wert bedeutet, dass auch sehr kleine Temperaturunterschiede sichtbar werden. Das ist wichtig, wenn feine thermische Strukturen erkannt oder schwache Abweichungen bewertet werden sollen.

3. Sichtfeld und Objektiv

Das Sichtfeld bestimmt, welchen Bereich die Kamera erfasst. Ein Weitwinkelobjektiv eignet sich für große Flächen oder enge Räume. Ein Teleobjektiv ist sinnvoll, wenn kleine Details aus größerer Entfernung geprüft werden.

Bei professionellen Wärmebildkameras können Wechselobjektive die Einsatzmöglichkeiten deutlich erweitern.

4. Fokus

Ein korrekt fokussiertes Wärmebild ist entscheidend für eine belastbare Messung. Ein unscharfes Wärmebild wirkt nicht nur schlechter, sondern kann auch Messwerte verfälschen. Für professionelle Anwendungen ist daher ein guter Fokus wichtiger als viele Anwender zunächst vermuten.

Wo werden Wärmebildkameras eingesetzt?

In der Industrie helfen sie bei der vorbeugenden Instandhaltung. Überhitzte Lager, Motoren, Schaltschränke, elektrische Verbindungen oder mechanische Probleme können frühzeitig erkannt werden.

In der Gebäudethermografie werden Wärmeverluste, Dämmfehler, Feuchtigkeit, Leckagen und Wärmebrücken sichtbar gemacht.

In Forschung und Entwicklung werden thermische Prozesse, Bauteile, Materialien und Prototypen analysiert.

In der Automation überwachen stationäre Wärmebildkameras Prozesse, Anlagen oder kritische Bereiche dauerhaft.

Auch in Ausbildung, Energieberatung, Qualitätssicherung und Sicherheitsanwendungen spielt Thermografie eine wichtige Rolle.

Was beeinflusst eine Wärmebildmessung?

Wärmebilder sind nur dann aussagekräftig, wenn die Messbedingungen berücksichtigt werden. Besonders wichtig sind:

• Emissionsgrad der Oberfläche
• reflektierte Umgebungstemperatur
• Messabstand
• Fokus
• Luftfeuchtigkeit
• Wind
• Regen, Schnee oder Nebel
• Sonneneinstrahlung
• reflektierende Oberflächen wie Metall oder Glas

Glänzende Metalle und Glas sind besonders kritisch, weil sie Infrarotstrahlung stark reflektieren können. Die Kamera zeigt dann unter Umständen nicht die tatsächliche Oberflächentemperatur, sondern eine Reflexion aus der Umgebung.

Warum ist die Interpretation von Wärmebildern anspruchsvoll?

Ein Wärmebild zeigt Temperaturverteilungen, aber nicht automatisch die Ursache. Ein warmer Bereich kann ein Defekt sein, muss es aber nicht. Die Bewertung hängt vom Objekt, der Umgebung, der Lastsituation und der Anwendung ab.

Deshalb ist Fachwissen wichtig. Wer Wärmebilder professionell nutzt, sollte Grundlagen wie Emissionsgrad, Reflexion, Fokus, Messabstand, Temperaturspanne, Palette und Berichtserstellung verstehen.

Software wie FLIR Thermal Studio unterstützt bei Analyse, Bildverwaltung und Berichterstellung. FLIR Ignite hilft bei Speicherung, Organisation und Weitergabe von Wärmebildern. Für wiederkehrende Prüfungen kann eine strukturierte Inspektionsroute sinnvoll sein.

Vorteile von Wärmebildkameras

Wärmebildkameras arbeiten berührungslos, schnell und zerstörungsfrei. Sie machen thermische Auffälligkeiten sichtbar, bevor daraus größere Schäden oder Ausfälle entstehen.

Eine Wärmebildkamera ist daher kein reines "Anschauen und wissen"-Gerät. Für belastbare Ergebnisse braucht es Messverständnis.

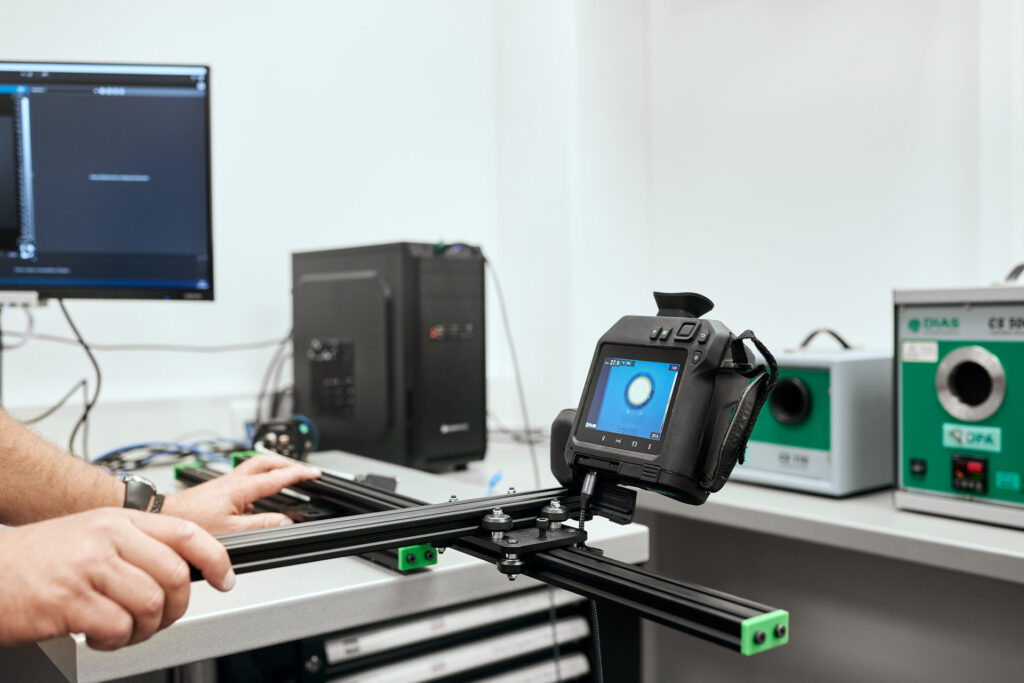

Wartung und Kalibrierung

Damit eine Wärmebildkamera dauerhaft zuverlässige Ergebnisse liefert, sollte sie regelmäßig geprüft und kalibriert werden. Besonders bei professionellen Anwendungen ist eine Kalibrierung wichtig, um Messgenauigkeit und Dokumentationssicherheit zu erhalten.

Zum Service können Funktionsprüfung, Reinigung, Firmware-Aktualisierung, Prüfung der Temperaturbereiche und Kontrolle der Optik gehören.

Moderne FLIR Funktionen

FLIR Wärmebildkameras bieten je nach Modell verschiedene Funktionen, die Anwendung und Auswertung erleichtern.

FLIR MSX ergänzt Wärmebilder mit sichtbaren Konturen. FLIR UltraMax erhöht bei kompatiblen Kameras die Detaildarstellung. FLIR VividIR verbessert die Bildschärfe. FLIR Ignite vereinfacht Cloudspeicherung und Datenaustausch. FLIR METERLiNK bindet Messwerte kompatibler Messgeräte ein. FLIR Inspection Route unterstützt strukturierte Inspektionsabläufe.

Diese Funktionen helfen vor allem dort, wo Wärmebilder nicht nur betrachtet, sondern ausgewertet, dokumentiert und weitergegeben werden müssen.

Fazit

Eine Wärmebildkamera funktioniert, indem sie Infrarotstrahlung erfasst und daraus ein sichtbares Wärmebild erzeugt. Damit werden Temperaturunterschiede sichtbar, die mit dem Auge nicht erkennbar sind.

Für einfache Sichtprüfungen reicht oft ein kompaktes Modell. Für professionelle Messungen sind Auflösung, Empfindlichkeit, Fokus, Objektiv, Software und Schulung entscheidend.

Wer Wärmebilder korrekt interpretieren möchte, sollte nicht nur die Kamera bedienen können, sondern auch die physikalischen Grundlagen der Thermografie verstehen.
