Mit unserem ROI-Rechner für Druckluftleckagen können Unternehmen überschlägig berechnen, welche jährlichen Kosten durch Leckagen entstehen können und wie schnell sich eine professionelle Leckageortung mit einer Schallkamera amortisieren kann.
Druckluft ist in vielen Industriebetrieben unverzichtbar. Sie treibt Werkzeuge an, versorgt Anlagen, unterstützt Produktionsprozesse und wird in nahezu jeder Fertigungsumgebung eingesetzt. Gleichzeitig zählt Druckluft zu den kostenintensiven Energieformen im Betrieb. Besonders kritisch sind Leckagen: Entweicht Druckluft unbemerkt aus Leitungen, Kupplungen, Ventilen oder Anschlüssen, entstehen dauerhaft Energiekosten, ohne dass daraus ein produktiver Nutzen entsteht.
ROI-Rechner für Druckluftleckagen
Berechnen Sie überschlägig, welche Energiekosten durch Druckluftleckagen entstehen können und wie schnell sich eine Leckageortung amortisieren kann.
Bitte passen Sie die Werte an die tatsächliche Situation in Ihrem Betrieb an.
Volllastanteil während der Betriebszeit: Üblicherweise wird angenommen, dass der Kompressor etwa 85 % der Betriebszeit unter Last läuft.
Motorwirkungsgrad im Leerlauf: Bitte prüfen Sie die Spezifikation des Herstellers. Falls keine Daten vorliegen, kann 95 % als Orientierungswert verwendet werden.
Motoreffizienz bei Volllast: Bitte prüfen Sie die Spezifikation des Herstellers. Falls keine Daten vorliegen, kann 95 % als Orientierungswert verwendet werden.
Aufschlüsselung der Ergebnisse:
Warum Druckluftleckagen wirtschaftlich relevant sind
Druckluftsysteme arbeiten häufig über viele Stunden pro Tag. Bereits kleine Leckagen können sich dadurch über das Jahr zu erheblichen Kosten summieren. In der Praxis entstehen Verluste oft an typischen Schwachstellen wie Steckverbindungen, Schläuchen, Wartungseinheiten, Ventilen, Verschraubungen oder Verteilleitungen.
Das Problem: Viele Leckagen bleiben lange unentdeckt. In lauten Produktionsumgebungen sind austretende Luftströme mit dem menschlichen Gehör kaum zuverlässig zu lokalisieren. Zudem liegen viele Leckagestellen in schwer zugänglichen Bereichen, über Kopf, hinter Anlagen oder in komplexen Leitungsnetzen.
Die Folge sind unnötig hohe Energiekosten, steigende Kompressorlast, zusätzlicher Verschleiß und ein erhöhter Wartungsaufwand. Genau hier setzen Schallkameras an.
Was ist eine Schallkamera?

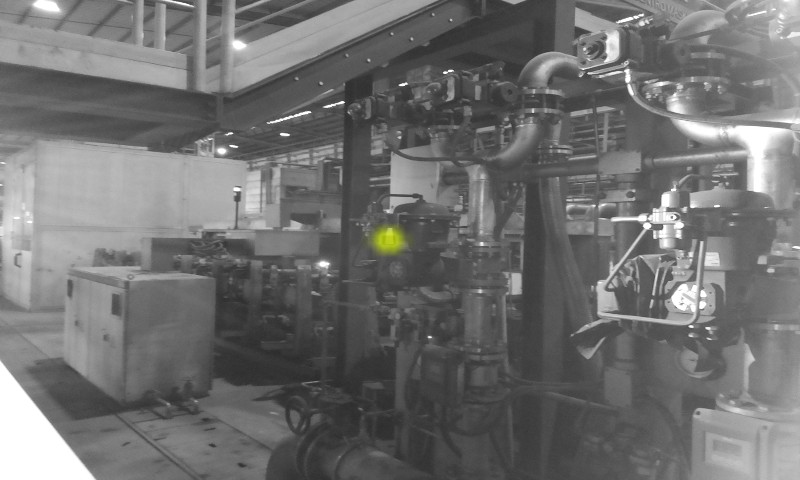

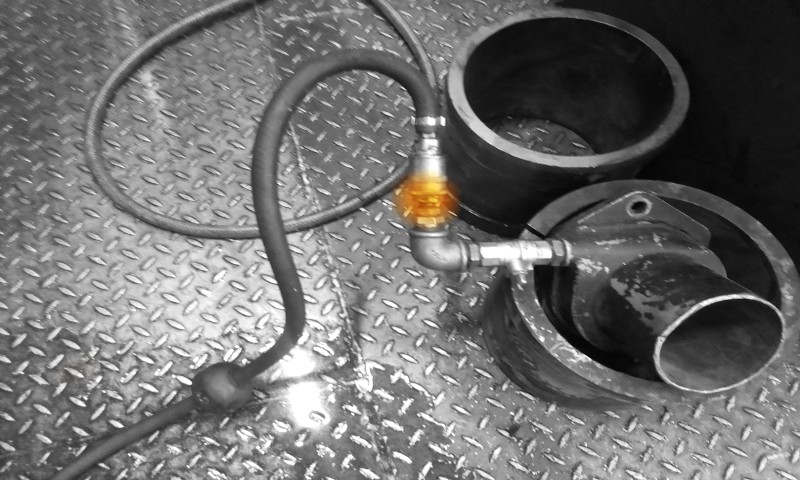

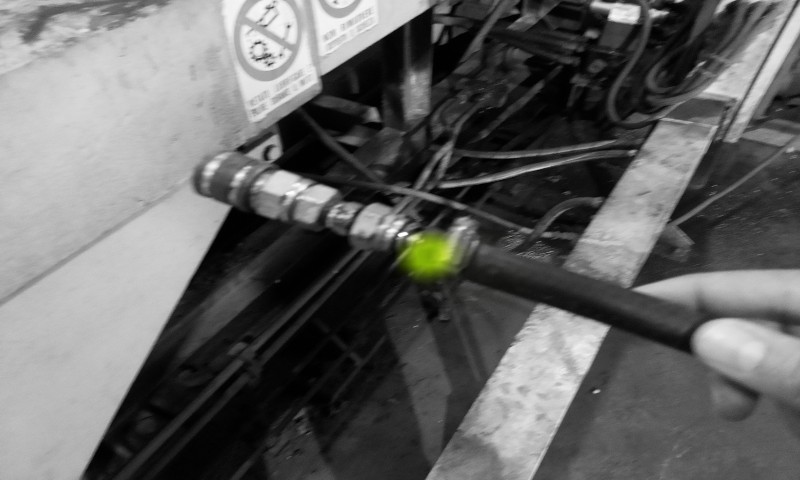

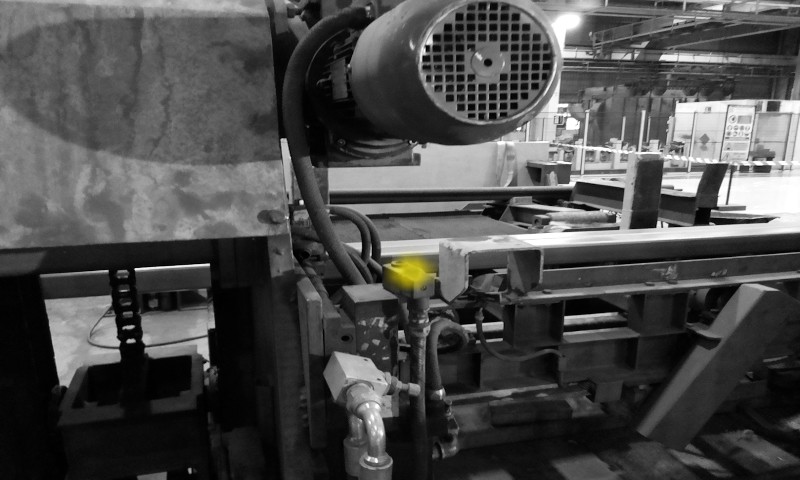

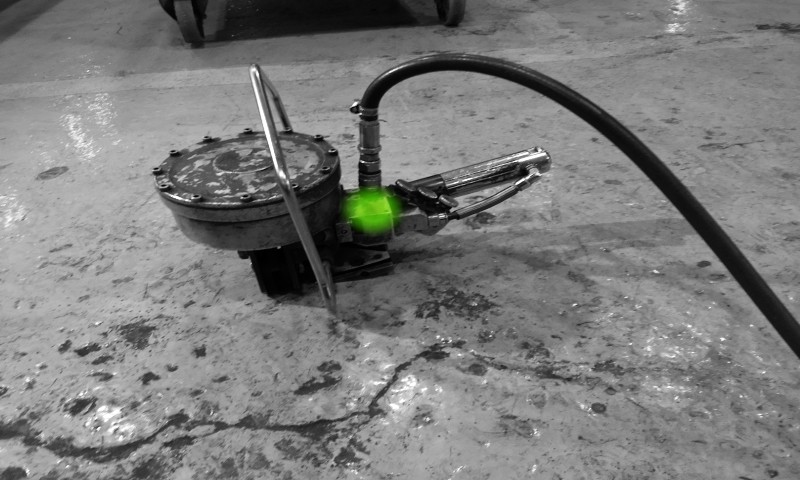

Eine Schallkamera, auch akustische Bildgebungskamera genannt, macht Schallquellen sichtbar. Dafür nutzt sie ein Array aus mehreren Mikrofonen. Diese Mikrofone erfassen Schallwellen aus unterschiedlichen Richtungen. Die Kamera berechnet daraus, aus welcher Richtung ein bestimmtes Geräusch kommt, und legt die erkannte Schallquelle als farbige Darstellung über das Kamerabild.
Bei Druckluftleckagen ist besonders der Ultraschallbereich relevant. Wenn Druckluft durch eine kleine Öffnung austritt, entstehen charakteristische Geräusche, die oft oberhalb des für Menschen gut hörbaren Bereichs liegen. Eine Schallkamera kann diese Signale erfassen, lokalisieren und visuell darstellen.

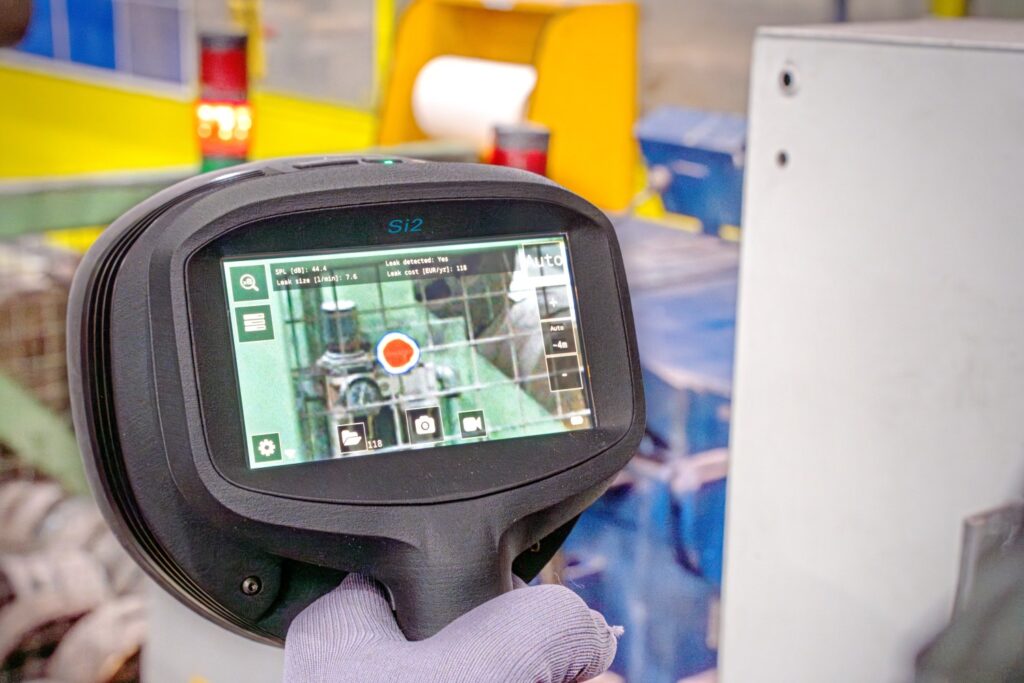

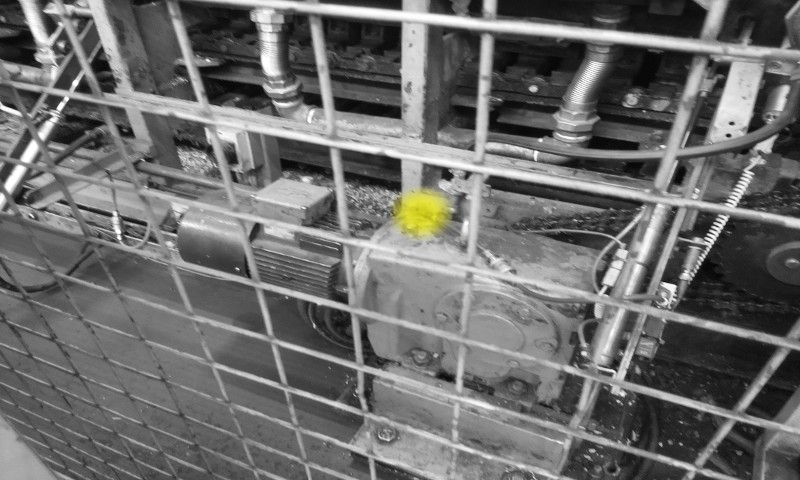

Das Ergebnis ist eine direkte, verständliche Darstellung: Der Anwender sieht auf dem Display, an welcher Stelle sich die Leckage befindet. Je nach Kameramodell können zusätzlich Informationen zur geschätzten Leckrate, Priorisierung und möglichen Kosten angezeigt werden.

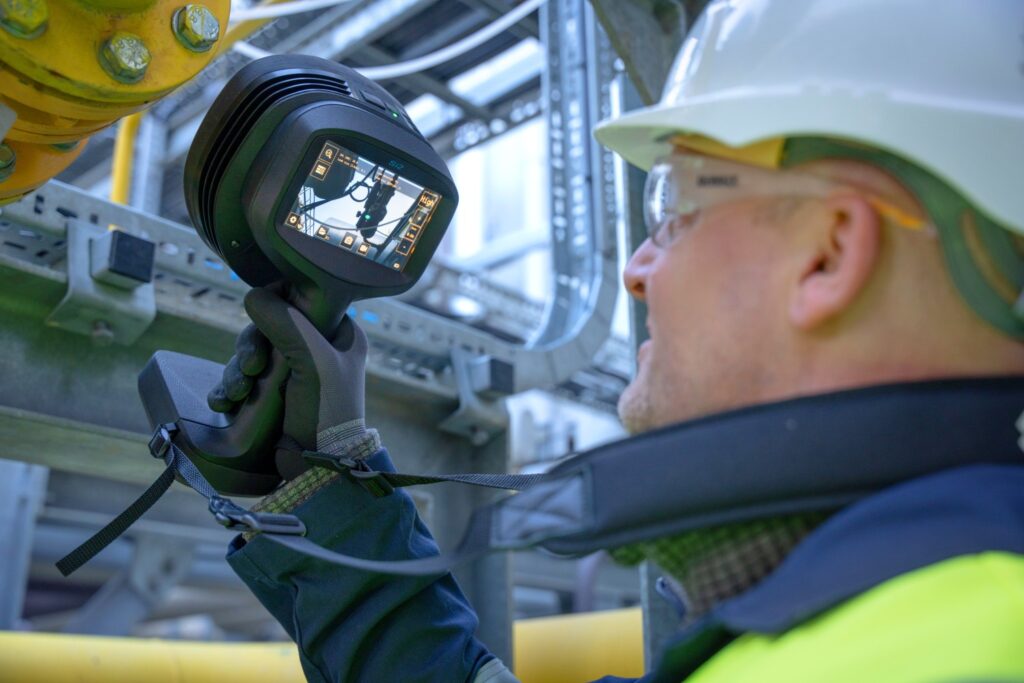

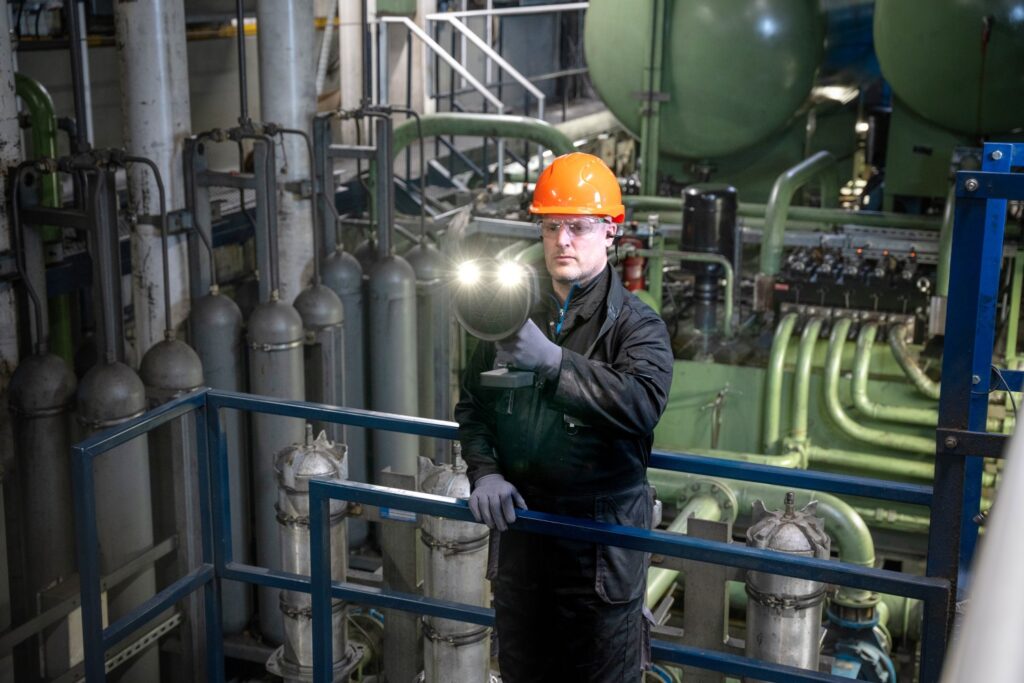

FLIR Akustikkameras
Vorteile gegenüber klassischer Leckagesuche
Die klassische Suche nach Druckluftleckagen erfolgt häufig mit Ultraschallprüfgeräten, Leckagesprays oder manueller Inspektion. Diese Methoden können funktionieren, sind aber oft zeitaufwendig und abhängig von Erfahrung, Zugänglichkeit und Umgebungsbedingungen.
Schallkameras bieten mehrere praktische Vorteile:
- Leckagen können aus sicherer Entfernung erkannt werden
- Die Ortung ist auch in lauten Industrieumgebungen möglich
- Mehrere Leckagen lassen sich schneller erfassen
- Die Ergebnisse sind visuell dokumentierbar
- Wartungsmaßnahmen können besser priorisiert werden
- Die Prüfung kann häufig im laufenden Betrieb erfolgen
Damit eignen sich Schallkameras besonders für Instandhaltung, Energiemanagement, Produktion, Facility Management und technische Audits.
Beispiel: Kleine Leckagen, große Wirkung
Ein Druckluftsystem mit hoher Laufzeit verursacht über das Jahr erhebliche Energiekosten. Wird ein Teil dieser Energie durch Leckagen verschwendet, entstehen laufende Verluste. Ein Leckageanteil von 25 bis 30 Prozent ist in vielen Betrachtungen ein typischer Orientierungswert. Je nach Zustand der Anlage, Wartungsstand und Leitungsnetz kann der tatsächliche Wert niedriger oder höher ausfallen.
Der Rechner macht diesen Zusammenhang sichtbar. Bereits wenige Parameter reichen aus, um ein Gefühl für die Größenordnung zu erhalten. Dadurch eignet sich der ROI-Rechner als erster Einstieg in die Bewertung, bevor eine detaillierte Druckluftanalyse oder Leckagekampagne durchgeführt wird.
Für wen ist der ROI-Rechner für Druckluftleckagen sinnvoll?
Der Rechner richtet sich an Unternehmen, die Druckluftsysteme betreiben und ihre Energiekosten besser einschätzen möchten. Besonders relevant ist er für:
- Produktionsbetriebe
- Instandhaltungsabteilungen
- Energiemanagement
- Technische Leiter
- Facility Management
- Druckluftverantwortliche
- Betriebe mit ISO 50001 Energiemanagement
- Unternehmen mit hohen Kompressorlaufzeiten
Der Rechner ersetzt keine detaillierte technische Analyse. Er liefert jedoch eine schnelle Orientierung und kann helfen, Einsparpotenziale sichtbar zu machen.
Warum Schallkameras für die Leckageortung sinnvoll sind
Der größte Vorteil einer Schallkamera liegt in der Kombination aus Geschwindigkeit und Sichtbarkeit. Statt Schall nur akustisch zu hören, wird die Schallquelle direkt im Kamerabild angezeigt. Das reduziert Suchaufwand und erleichtert die Dokumentation.
Für die Instandhaltung bedeutet das: Leckagen können systematisch erfasst, bewertet und priorisiert werden. Kritische Leckagen lassen sich zuerst beheben. Kleinere Leckagen können dokumentiert und in geplante Wartungsfenster aufgenommen werden.
Ein weiterer Vorteil ist die Kommunikation innerhalb des Unternehmens. Ein Bild oder Bericht einer sichtbaren Leckage ist oft überzeugender als eine abstrakte Schätzung. Das erleichtert die interne Freigabe von Reparaturen, Investitionen und Energieeffizienzmaßnahmen.
Typische Einsatzbereiche von Schallkameras
Schallkameras werden vor allem zur Leckageortung in Druckluftsystemen eingesetzt. Je nach Modell und Ausstattung können sie auch für weitere Anwendungen genutzt werden.
Typische Einsatzbereiche sind:
- Druckluftleckagen
- Leckagen an Industriegasen
- Vakuumleckagen
- Mechanische Auffälligkeiten
- Teilentladungen an elektrischen Anlagen
- Zustandsüberwachung in der Instandhaltung
Für Druckluftanwendungen stehen bei TOPA insbesondere FLIR Schallkameras wie die FLIR Si1-LD und die FLIR Si2-Serie im Fokus. Sie unterstützen Wartungs- und Energieteams dabei, Leckagen schneller zu finden und Einsparpotenziale nachvollziehbar zu bewerten.
Der ROI-Rechner für Druckluftleckagen macht Einsparpotenziale greifbar
Druckluftleckagen verursachen laufende Kosten. Oft bleiben diese Kosten unsichtbar, weil die Verluste über viele kleine Leckstellen verteilt sind. Eine Schallkamera macht diese Leckagen sichtbar und hilft dabei, Reparaturen gezielt zu priorisieren.
Unser ROI-Rechner bietet einen schnellen Einstieg in die wirtschaftliche Bewertung. Er zeigt, welche jährlichen Energiekosten durch Leckagen entstehen können und wie schnell sich eine professionelle Leckageortung amortisieren kann.
Wer seine Druckluftkosten senken, Energieverluste reduzieren und Instandhaltungsmaßnahmen besser priorisieren möchte, erhält mit dem ROI-Rechner eine einfache erste Entscheidungsgrundlage.
