Welche FLIR Schallkamera passt zu Ihrer Anwendung?

Akustische Bildgebung macht Schallquellen sichtbar und unterstützt Unternehmen dabei, Druckluft- und Gasleckagen, Teilentladungen sowie mechanische Fehler schneller zu lokalisieren. Welche Schallkamera geeignet ist, hängt jedoch stark von der konkreten Messaufgabe, dem Einsatzbereich, der Betriebsart und den benötigten Analysefunktionen ab.

Der interaktive FLIR Schallkamera-Finder von TOPA grenzt die passenden Modelle anhand weniger Fragen technisch ein. Berücksichtigt werden unter anderem die Art der Anwendung, das zu untersuchende Medium, die Teilentladungserkennung, mechanische Diagnosefunktionen, der Einsatz in explosionsgefährdeten Bereichen sowie die Frage, ob eine mobile Inspektion oder eine stationäre Dauerüberwachung benötigt wird.

Schallkamera passend zur Messaufgabe auswählen

Die aktuellen FLIR Schallkameras unterscheiden sich vor allem durch ihre unterstützten Analysearten und ihre Betriebsart. Eine Kamera für die regelmäßige Suche nach Druckluftleckagen benötigt andere Funktionen als ein System zur Untersuchung elektrischer Teilentladungen an Transformatoren, Schaltanlagen oder Hochspannungsanlagen.

Zusätzlich ist entscheidend, ob die Kamera mobil bei Inspektionsrundgängen eingesetzt oder dauerhaft an einer Anlage montiert werden soll. Handgeführte Modelle wie FLIR Si1, Si2 und Si2x eignen sich für flexible Einzelinspektionen. Die FLIR Si2a ist dagegen für die stationäre, kontinuierliche Überwachung elektrischer Anlagen vorgesehen.

Der Finder prüft deshalb zuerst die grundlegende Anwendung. Anschließend werden zusätzliche Anforderungen berücksichtigt, die bestimmte Modelle ausschließen oder eine leistungsfähigere Variante erforderlich machen.

Dabei stehen folgende Aufgabenbereiche im Mittelpunkt:

1. Erkennung von Druckluft- und Vakuumleckagen
2. Erkennung und Quantifizierung von Industriegasleckagen
3. Untersuchung elektrischer Teilentladungen
4. Permanente Teilentladungsüberwachung an elektrischen Anlagen
5. Erkennung mechanischer Fehler und Lagerprobleme
6. Inspektionen in entsprechend zertifizierten Ex-Bereichen

Welche FLIR Schallkameras berücksichtigt der Finder?

Der Finder umfasst die aktuellen Modelle der FLIR Si1-, Si2-, Si2x- und Si2a-Serie.

Modell	Betriebsart	Leckageerkennung	Mechanische Fehler	Teilentladungen	Stationäre Überwachung
FLIR Si1-LD	handgeführt	Ja	Nein	Nein	Nein
FLIR Si2-LD	handgeführt	Ja	Ja	Nein	Nein
FLIR Si2-PD	handgeführt	Nein	Nein	Ja	Nein
FLIR Si2-Pro	handgeführt	Ja	Ja	Ja	Nein
FLIR Si2x-LD	handgeführt	Ja	Ja	Nein	Nein
FLIR Si2x-Pro	handgeführt	Ja	Ja	Ja	Nein
FLIR Si2a-LD	stationär	Ja	Nein	Nein	Ja
FLIR Si2a-PD	stationär	Nein	Nein	Ja	Ja
FLIR Si2a-Pro	stationär	Ja	Nein	Ja	Ja

Die Tabelle zeigt die grundlegende funktionale Einordnung. Die tatsächliche Auswahl hängt zusätzlich von Messentfernung, Umgebungsbedingungen, Gasart, Anlageneinstufung, Montageart, Integrationsanforderungen und gewünschtem Inspektionsumfang ab.

Wichtig: Die FLIR Si2a-Serie ersetzt keine Si2x für den Einsatz in explosionsgefährdeten Bereichen. Wenn eine Ex-Zone vorliegt oder unklar ist, muss die Eignung der eingesetzten Kameraausführung separat geprüft werden. Ex-Zone vorliegt oder unklar ist, muss die Eignung der Kameraausführung separat geprüft werden.

FLIR Si1-LD für Druckluft- und Vakuumleckagen

Die FLIR Si1-LD ist für die schnelle Lokalisierung von Druckluft- und Vakuumleckagen vorgesehen. Sie eignet sich besonders für Unternehmen, die eine leicht bedienbare Schallkamera für regelmäßige oder gelegentliche Leckageinspektionen benötigen.

Die Kamera visualisiert die Schallquelle direkt im Kamerabild und kann die geschätzte Leckagerate sowie die daraus entstehenden Kosten darstellen. Dadurch lassen sich Reparaturen nach wirtschaftlicher Relevanz priorisieren.

Typische Einsatzbereiche sind:

• Druckluftsysteme in Produktion und Montage
• Vakuumanlagen
• vorbeugende Instandhaltung
• Energieeffizienzprogramme
• regelmäßige Leckagerundgänge

Für die Analyse verschiedener Industriegase, mechanischer Fehler oder elektrischer Teilentladungen ist eine Kamera der Si2-Serie erforderlich.

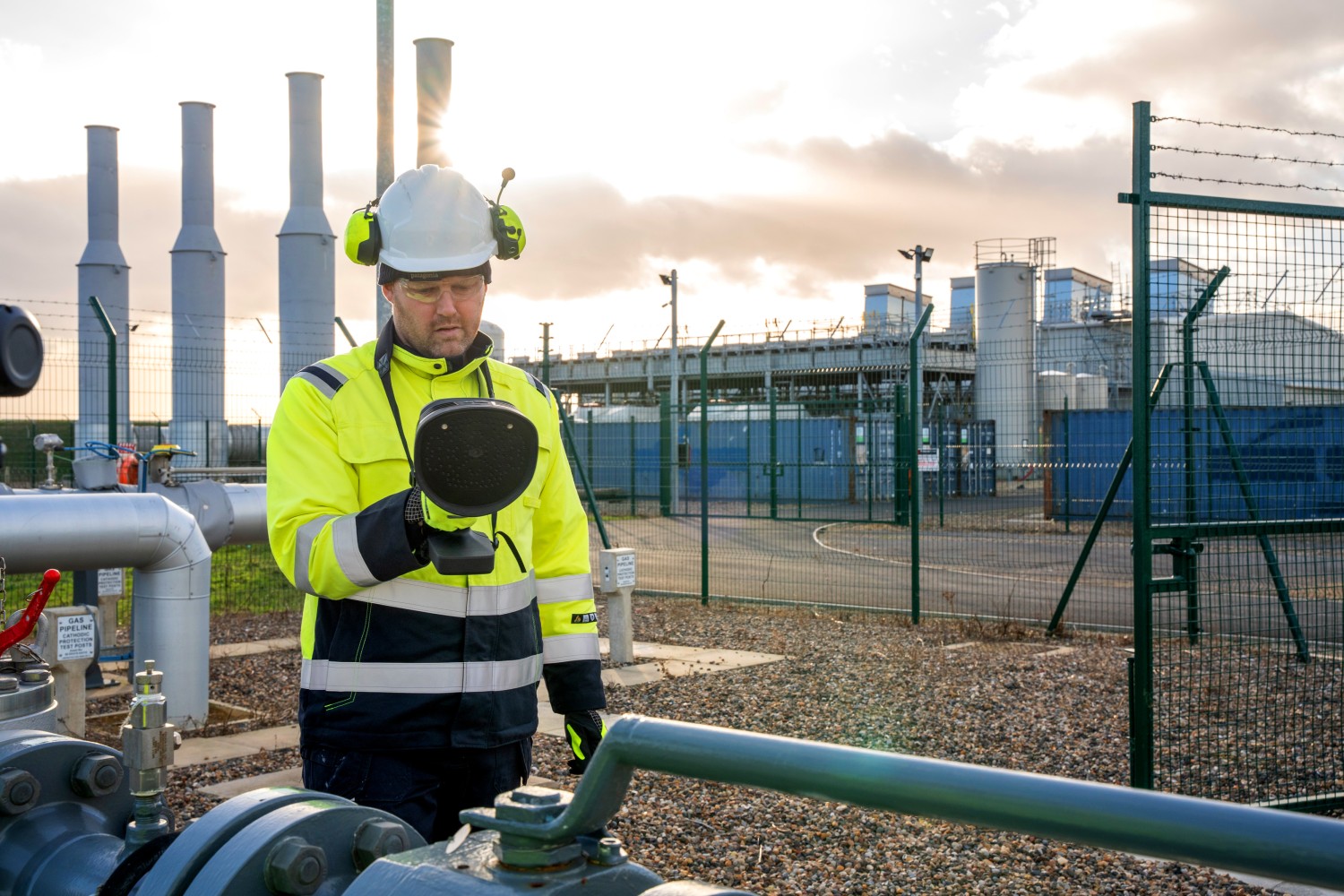

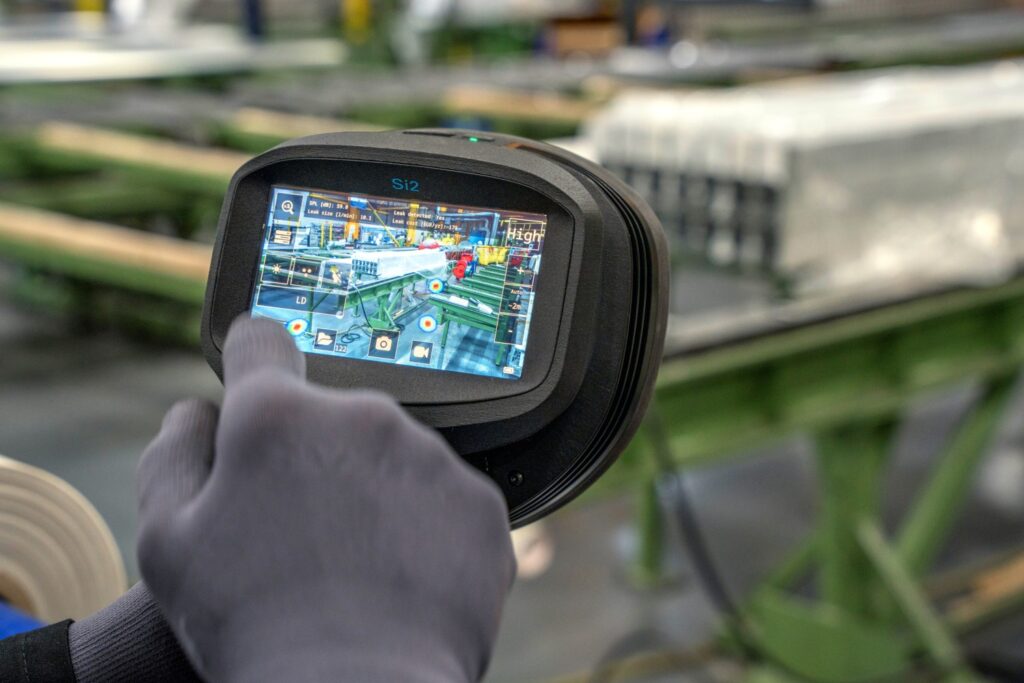

FLIR Si2-LD für Industriegase und mechanische Fehler

Die FLIR Si2-LD erweitert die Leckageerkennung um zusätzliche industrielle Einsatzmöglichkeiten. Neben Druckluft können unter geeigneten Bedingungen auch weitere unter Druck stehende Gase erkannt und deren Leckageraten quantifiziert werden.

Dazu gehören beispielsweise:

• Stickstoff
• Wasserstoff
• Methan
• Erdgas
• Kohlendioxid
• Helium
• Argon
• Ammoniak

Zusätzlich besitzt die Si2-LD einen Modus zur Erkennung mechanischer Fehler. Damit können auffällige Geräuschmuster an Lagern und rotierenden Komponenten frühzeitig sichtbar gemacht werden.

Die Si2-LD ist daher besonders für umfangreiche Instandhaltungsprogramme geeignet, bei denen Leckageinspektionen und mechanische Zustandskontrollen mit einem gemeinsamen Gerät durchgeführt werden sollen.

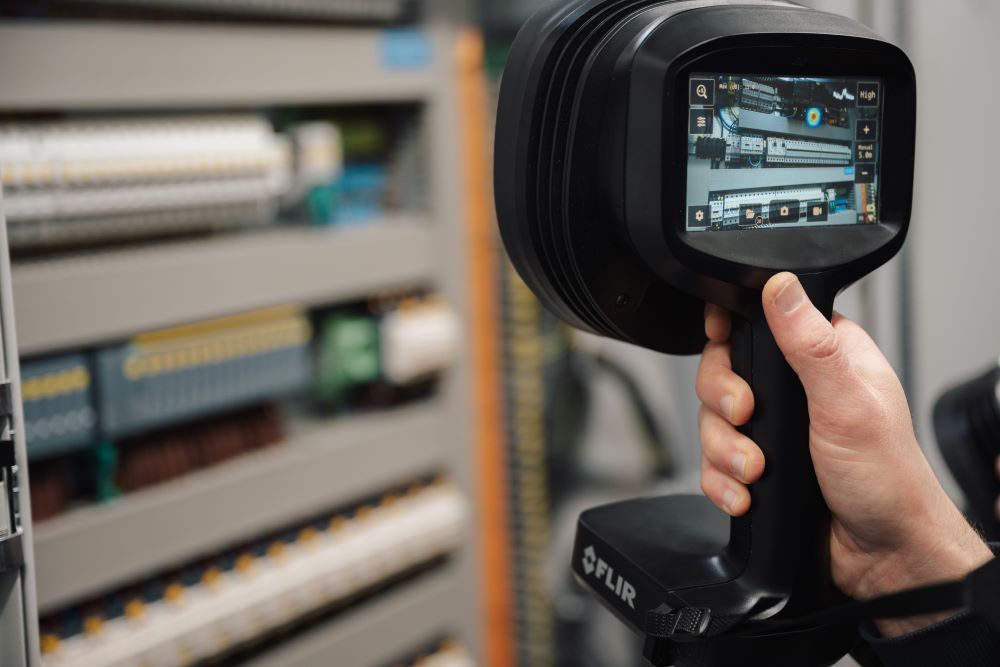

FLIR Si2-PD für mobile Teilentladungsinspektionen

Die FLIR Si2-PD ist auf die Erkennung und Bewertung elektrischer Teilentladungen spezialisiert. Diese können unter anderem an Isolatoren, Transformatoren, Schaltanlagen, Leitungen und weiteren Mittel- und Hochspannungskomponenten auftreten.

Die Kamera unterstützt bei der:

• Lokalisierung der Teilentladung
• Klassifizierung des Fehlertyps
• Bewertung des Schweregrads
• Priorisierung weiterer Maßnahmen
• Dokumentation der Inspektion

Die Si2-PD besitzt keine Leckage- oder mechanische Fehlererkennung. Sie ist daher vor allem für Unternehmen sinnvoll, die gezielt elektrische Anlagen und Hochspannungskomponenten mit einer handgeführten Schallkamera untersuchen.

Wenn Teilentladungen nicht nur punktuell geprüft, sondern dauerhaft überwacht werden sollen, ist die stationäre FLIR Si2a die passendere Lösung.

FLIR Si2-Pro als universelle Diagnoselösung

Die FLIR Si2-Pro kombiniert die Analysefunktionen der Si2-LD und Si2-PD in einem System.

Sie unterstützt:

• Druckluft- und Industriegasleckagen
• mechanische Fehler und Lagerprobleme
• elektrische Teilentladungen
• Bewertung und Priorisierung erkannter Auffälligkeiten
• strukturierte Analyse und Berichterstellung

Die Si2-Pro ist besonders geeignet, wenn unterschiedliche Abteilungen oder mehrere Standorte eine gemeinsame Schallkamera einsetzen sollen. Sie bietet außerdem eine hohe Flexibilität für Instandhaltungsteams, Energiebeauftragte und elektrische Inspektoren.

Die Si2-Pro bleibt eine mobile Inspektionslösung. Für kritische elektrische Anlagen, die permanent überwacht werden sollen, kann zusätzlich oder alternativ die FLIR Si2a sinnvoll sein.

FLIR Si2x für explosionsgefährdete Bereiche

Die FLIR Si2x-Serie ist für Inspektionen in entsprechend zertifizierten explosionsgefährdeten Bereichen vorgesehen.

Zur Auswahl stehen:

• FLIR Si2x-LD für Leckagen und mechanische Fehler
• FLIR Si2x-Pro für Leckagen, mechanische Fehler und Teilentladungen

Die Auswahl einer Si2x-Variante bedeutet nicht automatisch, dass sie in jeder Ex-Zone eingesetzt werden darf. Vor dem Einsatz müssen unter anderem folgende Angaben geprüft werden:

• Gas- oder Staub-Ex-Bereich
• Zoneneinstufung
• Stoffgruppe
• Temperaturklasse
• konkrete Zertifizierung der Kameraausführung
• betriebliche Sicherheitsvorgaben

Wird im Finder angegeben, dass der Ex-Bereich unklar ist, empfiehlt das Tool vorsorglich eine Si2x-Variante und weist auf die notwendige technische Klärung hin.

FLIR Si2a für stationäre 24/7-Überwachung

Die FLIR Si2a-Serie erweitert die akustische Bildgebung um fest installierte Kameras für die kontinuierliche Zustandsüberwachung. Anders als bei handgeführten Kameras werden definierte Anlagenbereiche permanent überwacht.

Dadurch können auch sporadische, lastabhängige oder langsam entstehende Auffälligkeiten erkannt werden, die während einer einzelnen Inspektionsrunde möglicherweise nicht auftreten.

Die Si2a-Serie steht für unterschiedliche stationäre Aufgaben zur Verfügung.

FLIR Si2a-LD für permanente Leckageüberwachung

Die FLIR Si2a-LD ist für die kontinuierliche Überwachung von Druckluft- und Gasinstallationen ausgelegt. Sie kann Leckagen automatisch erkennen, lokalisieren und deren Größe sowie die damit verbundenen jährlichen Kosten abschätzen.

Die Kamera erkennt grundsätzlich Gase, sofern diese unter ausreichendem Druck stehen. Eine Kostenquantifizierung ist unter anderem für folgende Medien vorgesehen:

• Druckluft
• Ammoniak
• Argon
• Kohlendioxid
• Helium
• Wasserstoff
• Methan
• Erdgas
• Stickstoff

Mit 124 MEMS-Mikrofonen, einem Frequenzbereich von 2 bis 130 kHz und einer angegebenen Arbeitsentfernung von 0,3 bis 200 m ist die Si2a-LD für die permanente Überwachung größerer industrieller Anlagenbereiche ausgelegt.

Typische Anwendungen sind Druckluftnetze, Rohrleitungen, Armaturen, Ventile und Gasinfrastrukturen, bei denen Leckagen früh erkannt werden sollen, bevor größere Energieverluste, Emissionen oder Sicherheitsrisiken entstehen.

FLIR Si2a-PD für permanente Teilentladungsüberwachung

Die FLIR Si2a-PD ist für die kontinuierliche akustische Überwachung elektrischer Anlagen vorgesehen. Sie wird fest installiert und überwacht definierte Bereiche dauerhaft auf Teilentladungen und weitere akustisch erkennbare elektrische Auffälligkeiten.

Typische Einsatzbereiche sind:

• Mittel- und Hochspannungsanlagen
• Umspannwerke
• Schaltanlagen
• Transformatoren
• gasisolierte Schaltanlagen
• Kabelverbindungen und Kabelendverschlüsse
• kritische elektrische Infrastruktur
• Energieversorger und Netzbetreiber

Die stationäre Überwachung ist insbesondere dann interessant, wenn elektrische Fehler nicht zuverlässig im Rahmen einzelner Inspektionsrundgänge auftreten oder kritische Anlagen dauerhaft beobachtet werden sollen.

Für mobile Spot-Checks und Inspektionsrundgänge bleibt die FLIR Si2-PD die entsprechende handgeführte Lösung.

FLIR Si2a-Pro für Leckagen und Teilentladungen

Die FLIR Si2a-Pro kombiniert die beiden zentralen stationären Überwachungsaufgaben in einem System.

Sie überwacht sowohl unter Druck stehende Gas- und Druckluftsysteme als auch elektrische Anlagen auf Teilentladungen.

Die Si2a-Pro unterstützt unter anderem:

• kontinuierliche 24/7-Leckageüberwachung
• automatische Leckageortung
• Quantifizierung von Leckagerate und Kosten
• kontinuierliche Teilentladungserkennung
• automatische PRPD-Mustererkennung
• Klassifizierung von Teilentladungsarten
• automatische KI-basierte Schweregradbewertung
• Handlungsempfehlungen für erkannte Teilentladungen

Bei der Teilentladungsanalyse können unter anderem Oberflächen- und interne Entladungen, positive und negative Korona sowie Floating Discharge erkannt werden.

Die Si2a-Pro eignet sich damit besonders für Anlagen, bei denen sowohl elektrische Komponenten als auch Gas- oder Druckluftsysteme dauerhaft überwacht werden sollen.

Beispiele sind Schaltanlagen, gasisolierte Anlagen, Umspannwerke und industrielle Infrastruktur, bei denen unterschiedliche Fehlerarten mit einer gemeinsamen stationären Plattform erfasst werden sollen.

Integration der FLIR Si2a-Serie

Die stationären Si2a-Kameras sind für die Integration in industrielle Überwachungsstrukturen ausgelegt.

Je nach Variante stehen unter anderem folgende Schnittstellen und Funktionen zur Verfügung:

• Ethernet über M12
• PoE+
• Wi-Fi bei entsprechenden Modellen
• TCP/IP
• RTSP
• MQTT
• SMTP
• FTP
• HTTP- und REST-API
• digitale Ein- und Ausgänge
• 4-20-mA-Ausgang
• webbasierte Konfiguration

Das Gehäuse ist gemäß IP66 geschützt. Für die Installation steht eine VESA-Aufnahme zur Verfügung.

Vor der Projektierung müssen dennoch Montageort, Sichtfeld, Entfernung, Netzwerkversorgung, Ereignisauslösung und Anbindung an übergeordnete Systeme geprüft werden.

Welche Angaben bewertet der Schallkamera-Finder?

Der Finder führt schrittweise durch die wichtigsten Auswahlkriterien.

Art der Anwendung

Zuerst wird festgelegt, ob Leckagen, Teilentladungen, mechanische Fehler oder mehrere Aufgaben untersucht werden sollen.

Mobile Inspektion oder stationäre Überwachung

Anschließend wird bewertet, ob die Kamera mobil eingesetzt oder dauerhaft montiert werden soll. Mobile Anwendungen führen zu einer Empfehlung aus Si1, Si2 oder Si2x. Für eine permanente Teilentladungsüberwachung elektrischer Anlagen wird die FLIR Si2a berücksichtigt.

Explosionsgefährdeter Bereich

Bei einem Einsatz in einem Gas- oder Staub-Ex-Bereich werden ausschließlich geeignete Si2x-Varianten berücksichtigt. Eine stationäre Si2a darf nicht pauschal als Alternative für Ex-Bereiche betrachtet werden.

Medium der Leckage

Druckluft und Vakuum können bereits mit der Si1-LD geprüft werden. Für weitere Industriegase wird eine Si2- oder Si2x-Variante empfohlen.

Teilentladungsanalyse

Sobald elektrische Teilentladungen untersucht werden sollen, kommen Si2-PD, Si2-Pro, Si2x-Pro oder Si2a infrage. Die Auswahl hängt davon ab, ob eine mobile Inspektion oder eine permanente Überwachung benötigt wird.

Mechanische Fehlererkennung

Für Lagerprobleme und weitere mechanische Auffälligkeiten werden Si2-LD, Si2-Pro oder die entsprechenden Si2x-Varianten benötigt. Die Si2a ist hierfür nicht vorgesehen.

Einsatzumfang

Gelegentliche Druckluftinspektionen stellen geringere Anforderungen als regelmäßige Untersuchungen an mehreren Standorten, über große Entfernungen oder an kritischen elektrischen Anlagen. Der Finder berücksichtigt deshalb auch den geplanten Umfang der Anwendung.

Was zeigt das Ergebnis?

Nach Abschluss der Fragen zeigt der Finder eine primäre Produktempfehlung. Diese enthält:

1. das empfohlene FLIR Modell
2. eine kurze technische Begründung
3. passende Anwendungen
4. relevante Funktionen
5. Hinweise zu offenen oder kritischen Punkten
6. den nächsten sinnvollen Prüfschritt

Über die Buttons am Ende können Besucher direkt zur entsprechenden Produktseite wechseln, den ROI-Rechner für Druckluftleckagen öffnen oder eine individuelle Beratung bei TOPA anfragen.

Bei stationären Teilentladungsanwendungen führt das Ergebnis zur FLIR Si2a. Bei mobilen Teilentladungsinspektionen empfiehlt der Finder je nach Zusatzanforderung Si2-PD, Si2-Pro oder Si2x-Pro.

Technische Vorauswahl ersetzt keine Anwendungsprüfung

Der Schallkamera-Finder dient zur ersten technischen Einordnung. Für eine belastbare Produktauswahl müssen die tatsächlichen Bedingungen der Anwendung berücksichtigt werden.

Dazu gehören insbesondere:

• Messentfernung
• Größe und Druck der Leckage
• Art des Gases
• Umgebungsgeräusche
• Frequenzbereich der Schallquelle
• Zugang zur Anlage
• elektrische Spannungsebene
• Art der Teilentladung
• mobile oder stationäre Betriebsart
• Montageposition und Sichtfeld
• Stromversorgung und Netzwerkanbindung
• Alarm- und Integrationsanforderungen
• Ex-Zoneneinstufung
• Anforderungen an Dokumentation und Berichtswesen

Die Erkennbarkeit einer Leckage hängt zudem vom Druckunterschied zwischen Leitung und Umgebung ab. Auch Abstand, Abschattung, Hintergrundgeräusche und die Ausrichtung der Schallquelle beeinflussen das Messergebnis.

Bei stationären Anwendungen kommen weitere Punkte hinzu. Dazu gehören die Auswahl geeigneter Montagepunkte, die Definition der zu überwachenden Zonen, die Festlegung von Alarmschwellen, die Einbindung in bestehende Systeme und die Frage, wie Ereignisse ausgewertet, gespeichert und weitergeleitet werden sollen.

Anforderungen an Dokumentation und Berichtswesen

Je nach Anwendung unterscheiden sich die Anforderungen an Dokumentation und Berichtswesen deutlich. Eine einmalige Druckluftleckageinspektion benötigt andere Nachweise als ein standortübergreifendes Instandhaltungsprogramm oder eine permanente elektrische Zustandsüberwachung.

Bei Leckageinspektionen stehen häufig Leckagerate, geschätzte Kosten, Reparaturpriorität und Nachverfolgung im Vordergrund. Bei Teilentladungsanalysen sind Fehlertyp, Schweregrad, betroffene Komponente und empfohlene Maßnahmen entscheidend.

Bei stationärer Überwachung mit der FLIR Si2a sind zusätzlich Ereignisprotokolle, Alarmierung, Trendbetrachtung und Asset-Zuordnung relevant. Dadurch lassen sich kritische Veränderungen über längere Zeiträume nachvollziehen.

Schallaufnahmen analysieren und dokumentieren

Aufnahmen der FLIR Schallkameras können gespeichert, ausgewertet und für Berichte aufbereitet werden. Für cloudbasierte Analyse- und Verwaltungsaufgaben steht der FLIR Acoustic Viewer zur Verfügung. Umfangreichere Offline-Auswertungen und Berichte sind mit dem Si-Series Plugin für FLIR Thermal Studio möglich.

Damit lassen sich unter anderem:

• Inspektionen dokumentieren
• Leckagen priorisieren
• Reparaturen nachverfolgen
• Teilentladungen bewerten
• Messergebnisse standortübergreifend verwalten
• Berichte für Instandhaltung und Energiemanagement erstellen

Für stationäre Anwendungen kann die FLIR Si2a zusätzlich in Monitoring- und Asset-Management-Strukturen eingebunden werden. Dadurch lassen sich akustische Ereignisse nicht nur manuell prüfen, sondern dauerhaft erfassen, bewerten und für zustandsbasierte Wartungsentscheidungen nutzen.

Fazit

Der FLIR Schallkamera-Finder unterstützt bei der ersten technischen Einordnung der passenden Kamera.

Für einfache mobile Druckluft- und Vakuumleckageinspektionen kann die Si1-LD ausreichend sein. Für Industriegase, mechanische Fehler oder kombinierte mobile Anwendungen kommen die Varianten der Si2-Serie infrage. Für entsprechend zertifizierte explosionsgefährdete Bereiche sind die Si2x-Modelle zu prüfen.

Mit der erweiterten FLIR Si2a-Serie berücksichtigt der Finder zusätzlich drei unterschiedliche stationäre Anwendungen:

• Si2a-LD für permanente Leckageüberwachung
• Si2a-PD für permanente Teilentladungsüberwachung
• Si2a-Pro für die kombinierte Überwachung von Leckagen und Teilentladungen

Damit lässt sich jetzt nicht nur zwischen verschiedenen Diagnosefunktionen, sondern auch zwischen mobiler Inspektion und kontinuierlicher 24/7-Überwachung unterscheiden.

Die finale Auswahl sollte immer anhand der konkreten Messaufgabe, der Anlagenbedingungen und der gewünschten Integration geprüft werden. TOPA unterstützt Sie bei der technischen Einordnung und Auswahl der passenden FLIR Schallkamera.
