Für die meisten Aufgaben der industriellen Instandhaltung ist die FLIR Exx-Serie ein sinnvoller Ausgangspunkt. Modelle wie FLIR E76 und E86 verbinden eine für professionelle Inspektionen geeignete Wärmebildauflösung mit Wechselobjektiven, Autofokus und Funktionen für strukturierte Inspektionsrouten. Werden besonders kleine Bauteile, größere Entfernungen oder sehr detailreiche Thermogramme relevant, bietet die FLIR E96 mit 640 x 480 Pixeln mehr Reserven. Wer häufig schwer zugängliche Anlagen prüft, sollte die ergonomische FLIR T500-Serie berücksichtigen. Für standardisierte, app-geführte und stark vernetzte Instandhaltungsprozesse bietet sich dagegen die FLIR iXX-Serie an.
Die passende Wärmebildkamera hängt deshalb weniger von einem einzelnen technischen Datenwert ab als von der konkreten Messaufgabe: Wie groß ist das kleinste relevante Bauteil? Aus welcher Entfernung wird gemessen? Welche Temperaturen treten auf? Wie oft werden Inspektionsrouten durchgeführt? Und wie sollen die Ergebnisse anschließend dokumentiert und weiterverarbeitet werden?
Warum Wärmebildkameras in der industriellen Instandhaltung eingesetzt werden
Thermografie ermöglicht es, Temperaturverteilungen an Maschinen, elektrischen Anlagen und anderen Betriebsmitteln berührungslos sichtbar zu machen. Auffällige Erwärmungen können beispielsweise bei elektrischen Verbindungen, Schaltschränken, Motoren, Lagern oder mechanischen Komponenten Hinweise auf einen veränderten Betriebszustand liefern.
Der entscheidende Vorteil für die Instandhaltung liegt darin, Anlagen während des Betriebs untersuchen und thermische Veränderungen dokumentieren zu können. Regelmäßig wiederholte Inspektionen unterstützen eine zustandsorientierte und vorbeugende Instandhaltung. FLIR positioniert insbesondere die Exx-Serie für die Zustandsüberwachung und das frühzeitige Erkennen thermischer Auffälligkeiten an industriellen Anlagen.
Welche FLIR Wärmebildkamera passt zu welcher Instandhaltungsaufgabe?
| Anforderung | Geeignete FLIR Modelle | Schwerpunkt |
|---|---|---|
| Regelmäßige elektrische und mechanische Inspektionen | FLIR E54, E76, E86 | Vielseitige industrielle Thermografie |
| Professionelle Instandhaltung mit Wechselobjektiven | FLIR E76, E86, E96 | Flexible Messabstände und unterschiedliche Messziele |
| Kleine Messobjekte oder größere Entfernungen | FLIR E96, T560, T865 | Hohe Detailerkennbarkeit |
| Häufige Inspektionen aus schwierigen Positionen | FLIR T530, T540, T560 | Ergonomie und drehbare Optikeinheit |
| Standardisierte Inspektionsabläufe und digitale Workflows | FLIR i34, i35, i64, i65 | Apps, Asset-Zuordnung und Cloud-Integration |
| Besonders detailreiche professionelle Inspektionen | FLIR E96, T560, T865 | Hohe IR-Auflösung und flexible Optiken |
| Kontinuierliche Überwachung kritischer Anlagen | FLIR A-Serie | Stationäre Zustandsüberwachung |
FLIR Exx-Serie: Der vielseitige Allrounder für die Instandhaltung
Für viele Industrieunternehmen ist die FLIR Exx-Serie die naheliegende Geräteklasse für regelmäßige thermografische Inspektionen.
Innerhalb der Serie stehen verschiedene Auflösungen zur Verfügung. Die FLIR E52 arbeitet mit 240 x 180 Pixeln, die E54 und E76 mit 320 x 240 Pixeln, die E86 mit 464 x 348 Pixeln und die E96 mit 640 x 480 Pixeln. Ab der E76 stehen unter anderem AutoCal-Wechselobjektive und laserunterstützte Fokussierung zur Verfügung. FLIR nennt E76, E86 und E96 ausdrücklich als geeignete Modelle für die industrielle Zustandsüberwachung.
FLIR E76: Einstieg in die professionelle Instandhaltung
Die FLIR E76 eignet sich, wenn regelmäßig elektrische oder mechanische Anlagen untersucht werden und unterschiedliche Objektive benötigt werden. Mit 320 x 240 Pixeln bietet sie eine solide Basis für viele industrielle Aufgaben und erlaubt eine flexiblere Anpassung an unterschiedliche Messsituationen als einfachere Modelle mit Festoptik.
FLIR E86: Mehr Detail für anspruchsvollere Inspektionen
Mit 464 x 348 Pixeln bietet die FLIR E86 deutlich mehr thermische Messpunkte. Das kann insbesondere dann relevant werden, wenn kleinere Komponenten untersucht werden oder mehr Bilddetails für Auswertung und Dokumentation benötigt werden.
Für Unternehmen mit einem breiten Spektrum an elektrischen und mechanischen Inspektionsaufgaben ist die E86 deshalb ein besonders vielseitiges Modell innerhalb der Exx-Serie.

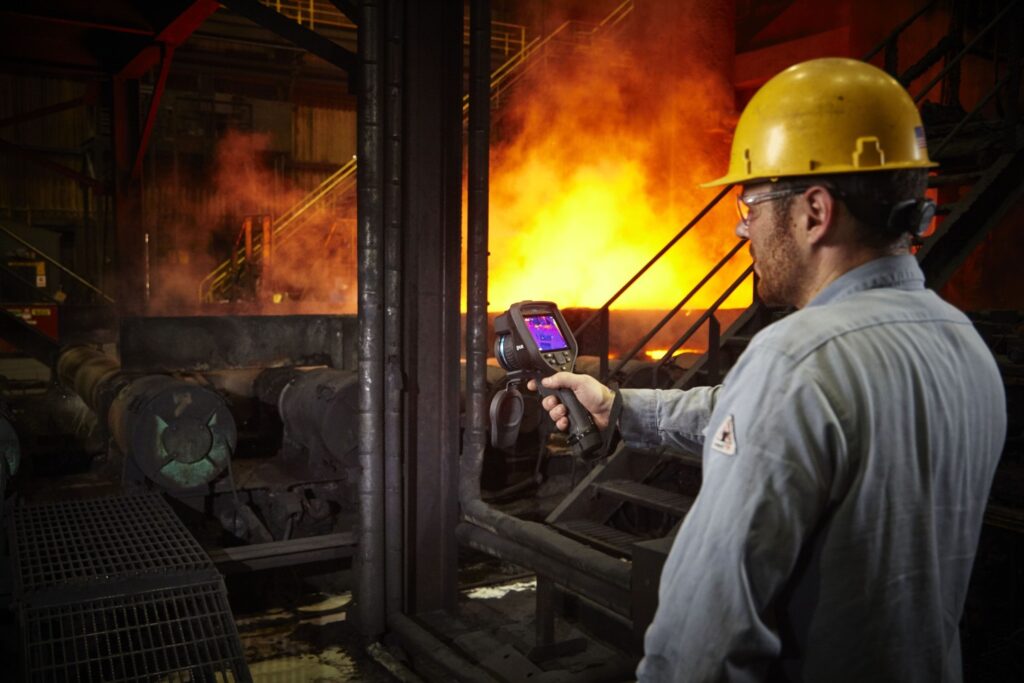

FLIR E96: Maximale Auflösung innerhalb der Exx-Serie
Die FLIR E96 arbeitet mit 640 x 480 Pixeln. Die höhere geometrische Auflösung bietet Vorteile, wenn kleinere Messziele, komplexe Anlagen oder größere Arbeitsabstände eine Rolle spielen. Zusätzlich stehen verschiedene AutoCal-Objektive und Dual-FOV-Lösungen zur Verfügung.
Die E96 ist deshalb insbesondere für Anwendungen interessant, bei denen die verfügbare räumliche Auflösung einer Kamera über die Aussagekraft der Messung entscheidet.

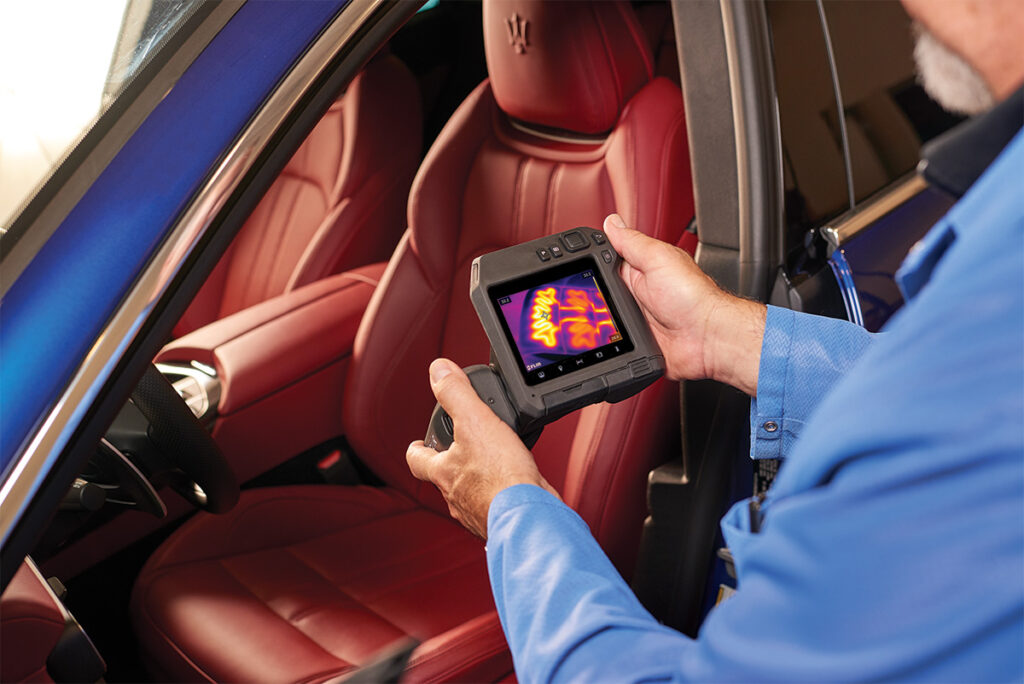

FLIR T500-Serie: Wenn Ergonomie entscheidend wird
Wer mehrere Stunden am Tag thermografiert oder regelmäßig über Kopf, in Bodennähe oder zwischen schwer zugänglichen Anlagenteilen arbeitet, sollte neben der Bildqualität auch die Ergonomie berücksichtigen.
Die FLIR T500-Serie mit T530, T540 und T560 verfügt über einen um 180 Grad drehbaren optischen Block. Dadurch lassen sich Messpositionen einnehmen, ohne die Kamera und den eigenen Körper ständig in dieselbe Blickrichtung ausrichten zu müssen.
Die FLIR T540 kombiniert beispielsweise eine IR-Auflösung von 464 x 348 Pixeln mit laserunterstütztem Autofokus, Wechselobjektiven und der drehbaren Optikeinheit. Sie wurde für die Diagnose thermischer Auffälligkeiten in industriellen, elektrischen und mechanischen Systemen entwickelt.
Wer eine vergleichbare Aufgabenstellung mit höherer IR-Auflösung benötigt, kann innerhalb der T500-Serie zur T560 mit 640 x 480 Pixeln wechseln.
FLIR T865: Für besonders anspruchsvolle industrielle Inspektionen
Bei kritischen Anlagen, größeren Messentfernungen und professioneller Thermografie mit hohen Anforderungen an Optik, Ergonomie und Detailerkennbarkeit kommt die FLIR T800-Serie in Betracht.
Die FLIR T865 wurde speziell für die berührungslose Zustandsbewertung kritischer elektrischer und mechanischer Betriebsmittel in Industrie- und Energieanwendungen entwickelt. Auch hier unterstützt eine drehbare Optikeinheit flexible und ergonomische Inspektionen.
Für typische Standardinspektionen ist diese Geräteklasse nicht zwangsläufig erforderlich. Bei anspruchsvollen Anwendungen kann die zusätzliche Leistungsreserve jedoch entscheidend sein.
FLIR iXX-Serie: Wenn aus Thermografie ein digitaler Instandhaltungsprozess wird
Nicht jede Instandhaltungsabteilung benötigt in erster Linie mehr Wechselobjektive oder klassische Kamerafunktionen. In größeren Teams stellt sich zunehmend eine andere Frage: Wie lassen sich Inspektionen standardisieren und die gewonnenen Daten zuverlässig den richtigen Anlagen zuordnen?
Genau hier setzt die FLIR iXX-Serie an.
Die Modelle i34 und i35 verfügen über 240 x 320 thermische Pixel, i64 und i65 über 480 x 640 Pixel. Die Kameras basieren auf einer app-fähigen Plattform und unterstützen geführte Inspektionsabläufe. Daten können unter anderem mit FLIR AssetLink und FLIR Ignite verarbeitet und Anlagen beziehungsweise Inspektionsrouten zugeordnet werden. Bei i35 und i65 kommt LTE-Konnektivität hinzu.
Damit richtet sich die iXX-Serie insbesondere an Unternehmen, die Thermografie nicht nur als einzelne Messung betrachten, sondern als Bestandteil eines standardisierten Instandhaltungsprozesses.
Wer dagegen regelmäßig unterschiedliche Sichtfelder, Teleobjektive oder besonders variable Messgeometrien benötigt, sollte die Anforderungen sorgfältig mit den Möglichkeiten der Exx- und T-Serie vergleichen.
Auflösung allein entscheidet nicht über die richtige Wärmebildkamera
Eine häufige Frage lautet: "Wie viele Pixel brauche ich für die industrielle Instandhaltung?"
Eine pauschale Antwort darauf ist nicht sinnvoll.
Entscheidend ist, wie groß das kleinste relevante Messobjekt ist und aus welcher Entfernung es aufgenommen werden soll. Ein kleines elektrisches Bauteil in mehreren Metern Entfernung stellt andere Anforderungen an Detektor und Optik als ein großflächiger Motor aus kurzer Distanz.
Eine höhere IR-Auflösung bietet dabei mehr Reserven. Sie ersetzt jedoch nicht die Auswahl eines passenden Sichtfelds und einer geeigneten Optik.
Messabstand und Objektiv berücksichtigen
Bei professionellen Instandhaltungsaufgaben sollte deshalb bereits vor dem Kamerakauf feststehen, welche Anlagen typischerweise untersucht werden und welche Arbeitsabstände auftreten.
Ein Weitwinkelobjektiv kann bei großen Anlagen oder beengten Räumen sinnvoll sein. Ein engeres Sichtfeld ermöglicht dagegen eine detailliertere Betrachtung kleinerer Messziele aus größerer Entfernung.
Die Exx- und T-Serie können je nach Modell mit unterschiedlichen AutoCal-Objektiven sowie FLIR FlexView Dual-FOV-Objektiven kombiniert werden. Damit lässt sich das Sichtfeld stärker an wechselnde industrielle Aufgaben anpassen.
Temperaturmessbereich passend zur Anwendung wählen
Auch ein möglichst hoher maximaler Temperaturmessbereich ist nicht automatisch besser.
Bei der klassischen elektrischen oder mechanischen Instandhaltung liegen die relevanten Temperaturen häufig deutlich unter den maximal verfügbaren Messbereichen professioneller Wärmebildkameras. Bei Anwendungen in Metallverarbeitung, Öfen oder Hochtemperaturprozessen kann ein erweiterter Messbereich dagegen zwingend erforderlich sein.
Die richtige Kamera sollte deshalb anhand des tatsächlich benötigten Temperaturbereichs und nicht anhand des größtmöglichen Datenblattwerts ausgewählt werden.
Thermische Empfindlichkeit: Kleine Temperaturunterschiede sichtbar machen
Neben der geometrischen Auflösung spielt die thermische Empfindlichkeit, häufig als NETD angegeben, eine wichtige Rolle. Sie beschreibt vereinfacht, wie kleine Temperaturunterschiede eine Wärmebildkamera noch unterscheiden kann.
Das ist besonders bei Anwendungen relevant, bei denen nicht extreme Temperaturen, sondern kleine thermische Abweichungen erkannt werden sollen.
Die thermische Empfindlichkeit sollte allerdings ebenfalls gemeinsam mit Auflösung, Optik, Messentfernung und Anwendung betrachtet werden. Ein einzelner Datenblattwert entscheidet nicht über die Qualität einer thermografischen Inspektion.
Wiederkehrende Inspektionen benötigen einen funktionierenden Workflow
Bei regelmäßigen Instandhaltungsrunden entsteht der eigentliche Aufwand häufig erst nach der Aufnahme: Welches Thermogramm gehört zu welcher Maschine? Wie werden Aufnahmen miteinander verglichen? Wie gelangen Ergebnisse in Berichte oder Instandhaltungssysteme?
Hier können Funktionen wie FLIR Inspection Route, AssetLink, Ignite oder Thermal Studio wichtiger werden als einzelne zusätzliche Kamerafunktionen.
Die Exx- und T-Serie unterstützen strukturierte Inspektionsrouten und professionelle Dokumentationsprozesse. Die iXX-Serie geht einen Schritt weiter und legt einen besonderen Schwerpunkt auf app-geführte Abläufe, Anlagenzuordnung und vernetzte Workflows.
Handkamera oder kontinuierliche Wärmebildüberwachung?
Eine weitere grundlegende Entscheidung betrifft die Art der Instandhaltung.
Handgehaltene Wärmebildkameras wie FLIR Exx, T500, T800 oder iXX eignen sich besonders für regelmäßige Inspektionsrunden und gezielte Fehlersuche.
Wenn kritische Prozesse dagegen permanent thermisch überwacht werden sollen, kann eine stationäre Wärmebildkamera sinnvoller sein. FLIR bietet hierfür unter anderem Kameras der A-Serie an, die Temperaturen kontinuierlich erfassen und je nach System in SPS-, SCADA- oder Cloud-Strukturen integriert werden können.
Damit wird aus der wiederkehrenden thermografischen Kontrolle eine kontinuierliche Zustandsüberwachung.
Unsere Empfehlung für die industrielle Instandhaltung
Für klassische und regelmäßig wiederkehrende industrielle Inspektionen würden wir zunächst die FLIR E76 und E86 betrachten. Sie decken einen großen Teil typischer elektrischer und mechanischer Instandhaltungsaufgaben ab und bieten gleichzeitig die Flexibilität professioneller Wechselobjektive.
Ist eine besonders hohe Detailerkennbarkeit erforderlich, ist die FLIR E96 der nächste Schritt innerhalb der Exx-Serie.
Stehen schwierige Aufnahmepositionen und ergonomisches Arbeiten im Vordergrund, sind FLIR T540 oder T560 besonders interessant.
Soll die Thermografie stärker standardisiert, digitalisiert und in bestehende Instandhaltungsprozesse integriert werden, sind FLIR i64 und i65 interessante Alternativen.
Für besonders anspruchsvolle Inspektionen kritischer Anlagen sollte zusätzlich die FLIR T865 betrachtet werden.
Die Kamera sollte jedoch immer anhand der konkreten Messaufgabe ausgewählt werden. Messobjekt, Arbeitsabstand, benötigte Detailerkennbarkeit, Temperaturbereich, Objektiv, Dokumentationsanforderungen und vorhandene Instandhaltungsprozesse müssen zusammenpassen.
FAQ: FLIR Wärmebildkamera für industrielle Instandhaltung
Für viele professionelle Instandhaltungsaufgaben sind FLIR E76 und E86 ein sinnvoller Ausgangspunkt. Sie kombinieren professionelle Messfunktionen mit wechselbaren Optiken und eignen sich für unterschiedliche elektrische und mechanische Inspektionsaufgaben. Welche der beiden Kameras geeigneter ist, hängt vor allem von der benötigten räumlichen Auflösung ab.
Das kann für viele Anwendungen ausreichen. Entscheidend sind jedoch Größe und Entfernung des Messziels. Werden kleine Komponenten aus größerer Entfernung geprüft, bieten 464 x 348 oder 640 x 480 Pixel mehr Reserven. Zusätzlich muss das verwendete Objektiv zur Messgeometrie passen.
Die Exx-Serie ist eine klassische professionelle Handkamera-Serie für vielseitige Inspektionsaufgaben. Die T-Serie ergänzt professionelle Mess- und Objektivfunktionen um eine drehbare Optikeinheit, die insbesondere bei häufigen und ergonomisch schwierigen Inspektionen Vorteile bietet.
Die iXX-Serie ist besonders interessant, wenn standardisierte Inspektionsabläufe, App-Unterstützung, Anlagenzuordnung und vernetzte Datenverarbeitung im Vordergrund stehen. Werden dagegen häufig unterschiedliche Objektive und Sichtfelder benötigt, sollte die Exx- oder T-Serie ebenfalls geprüft werden.
