Rechenzentren müssen dauerhaft verfügbar sein. Schon kurze Ausfälle können hohe Kosten verursachen und die Betriebssicherheit gefährden. Deshalb stehen Stromversorgung, Schaltanlagen und elektrische Verteilungen im Fokus jeder vorbeugenden Wartung.
Ein kritischer Punkt ist die Inspektion unter Last. Gerade an Hauptverteilungen, Schaltanlagen und Anschlussstellen entstehen Fehler oft durch lose Verbindungen, Übergangswiderstände oder überlastete Komponenten. Diese Probleme zeigen sich meist zuerst als Wärmeentwicklung. Genau hier hilft Thermografie.
Mit FLIR IR-Fenstern lassen sich elektrische Anlagen per Wärmebildkamera prüfen, ohne die Schaltschränke zu öffnen. Dadurch wird die Infrarot-Inspektion im Rechenzentrum einfacher, sicherer und häufiger durchführbar.
Warum Schaltanlagen im Rechenzentrum kritisch sind
In Rechenzentren laufen große elektrische Lasten rund um die Uhr. Server, Kühlung, USV-Systeme und Netzwerktechnik benötigen eine stabile Energieversorgung. Fällt eine zentrale Schaltanlage aus, kann das den gesamten Betrieb beeinträchtigen.
Gleichzeitig ist die elektrische Verteilung ein Bereich, in dem sich Probleme früh erkennen lassen. Lose Klemmen, schlechte Kontakte oder ungleichmäßige Lastverteilung erzeugen Wärme. Wird diese Wärme nicht erkannt, kann daraus ein ernstes Risiko entstehen.
Thermografie macht solche Hotspots sichtbar, bevor es zu einem Ausfall kommt. Deshalb ist sie ein wichtiger Baustein für zustandsorientierte Wartung.
Was FLIR IR-Fenster leisten

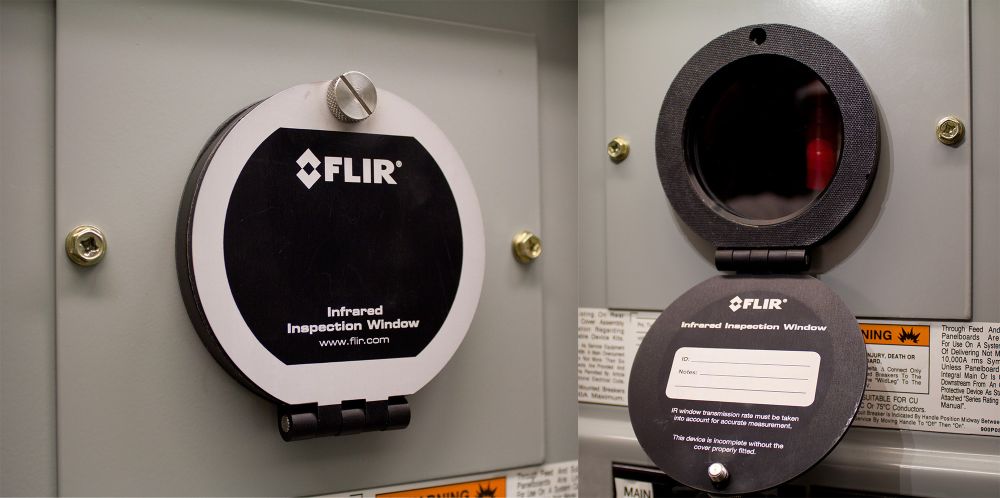

FLIR IR-Fenster werden fest in Schaltschränke oder Schaltanlagen eingebaut. Sie ermöglichen den Blick auf kritische Komponenten im Inneren, ohne dass die Anlage geöffnet werden muss.

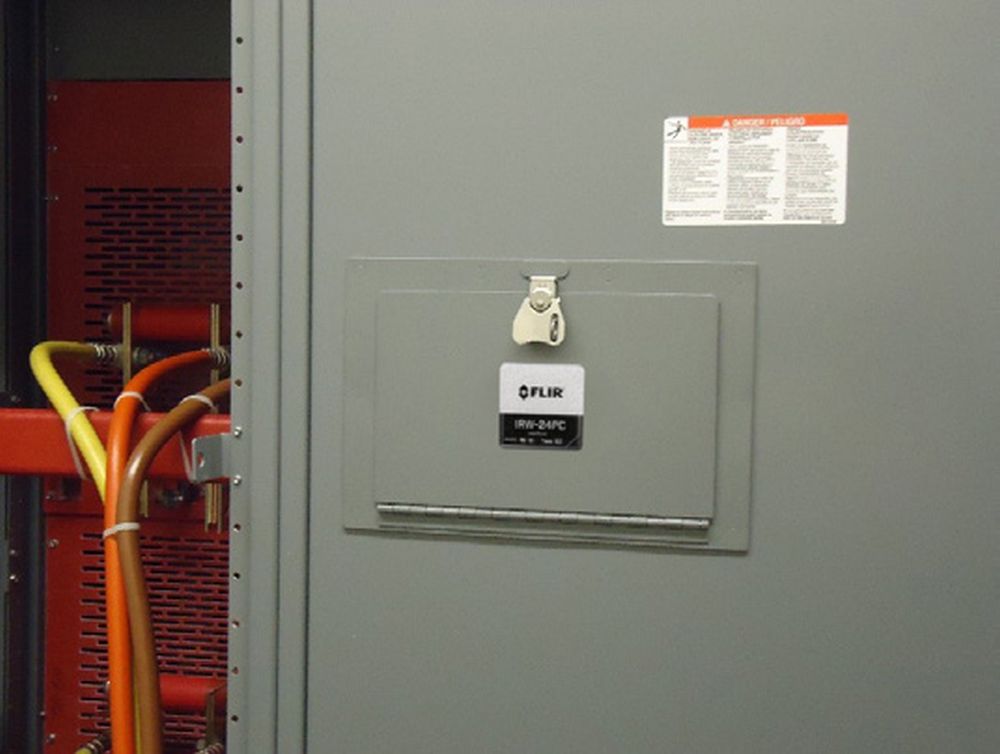

Der Vorteil liegt auf der Hand: Die Prüfung erfolgt bei geschlossener, gesicherter Anlage. Das reduziert Risiken für das Wartungspersonal und vereinfacht regelmäßige Kontrollen. Außerdem muss der Schutzraum der Anlage nicht jedes Mal geöffnet werden.
Gerade in Rechenzentren ist das wichtig. Denn dort sollen Wartungsarbeiten möglichst wenig Einfluss auf den laufenden Betrieb haben.
Mehr Sicherheit bei der elektrischen Wartung
Eine geöffnete elektrische Anlage bedeutet immer ein höheres Risiko. Je nach Spannung, Leistung und Umgebung sind besondere Schutzmaßnahmen notwendig. Außerdem kostet die Vorbereitung Zeit.
IR-Fenster senken diesen Aufwand deutlich. Das Wartungsteam kann mit einer geeigneten FLIR Wärmebildkamera prüfen, ob sich Anschlüsse, Sammelschienen oder andere Bauteile auffällig erwärmen. Dabei bleibt die Anlage geschlossen.
Dadurch lassen sich Inspektionen einfacher in bestehende Wartungspläne einbinden. Außerdem können Kontrollen häufiger durchgeführt werden, weil sie weniger Aufwand verursachen.
Regelmäßige Thermografie statt seltener Sichtprüfung
Viele elektrische Probleme entstehen schleichend. Eine einzelne Prüfung pro Jahr kann daher zu wenig sein. Wenn IR-Fenster vorhanden sind, lassen sich thermografische Kontrollen deutlich häufiger durchführen.
Das ist besonders sinnvoll bei:
- Hauptschaltanlagen
- 480-V- oder Niederspannungsverteilungen
- USV- und Einspeisebereichen
- kritischen Anschlussstellen
- stark belasteten Stromkreisen
- Anlagen mit hoher Verfügbarkeitsanforderung
So entsteht ein besseres Bild über den Zustand der elektrischen Infrastruktur. Außerdem können Trends erkannt werden, bevor Grenzwerte überschritten werden.
Beispiel: IR-Fenster an kritischer Hauptschaltanlage

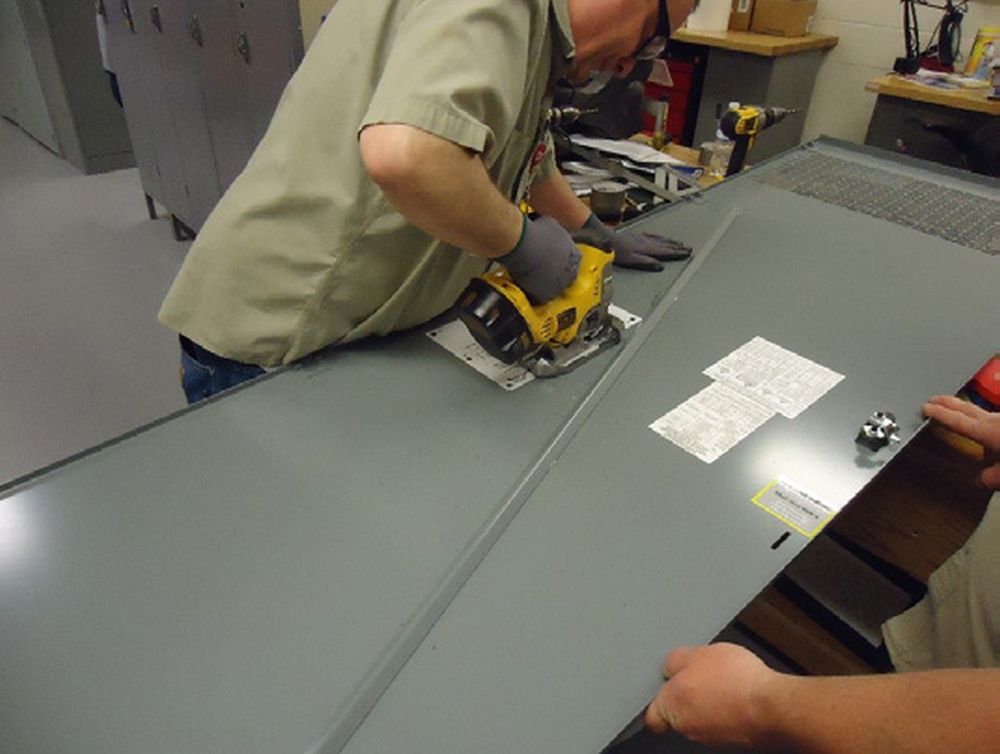

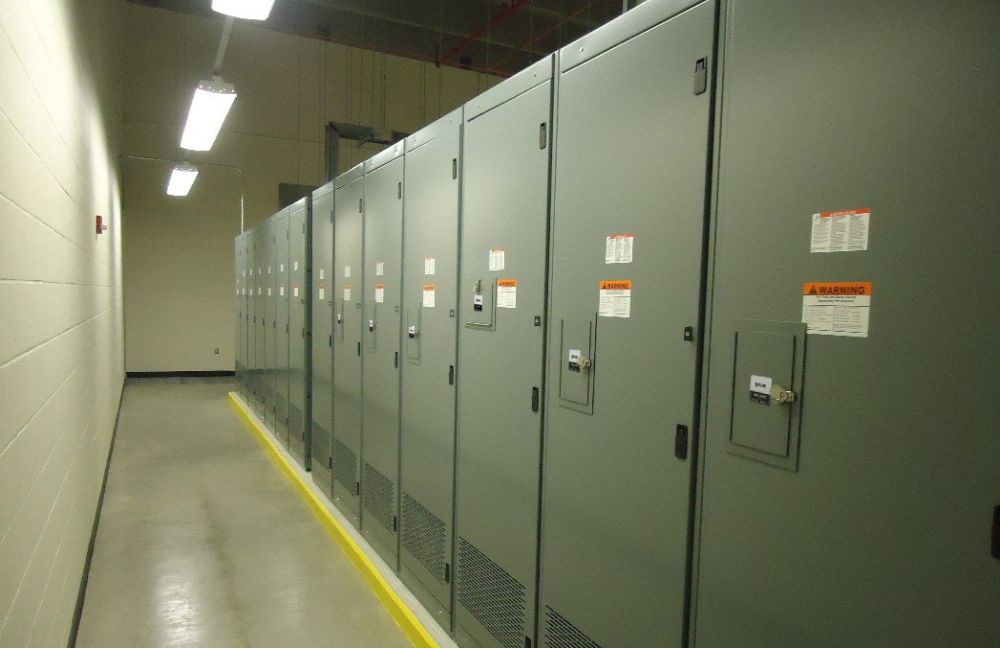

In einem Rechenzentrum wurden mehrere rechteckige IR-Fenster an einer Hauptschaltanlage installiert. Ziel war es, kritische Leitungsanschlüsse und Verbindungen auf der Rückseite der Anlage regelmäßig thermografisch prüfen zu können.
Die großen Sichtbereiche der rechteckigen Fenster erleichtern die Kontrolle mehrerer Sektionen. Nach der Installation konnte das Wartungsteam die Prüfintervalle erhöhen und die Inspektionen bei geschlossener Anlage durchführen.
Damit wurde die Thermografie zu einem festen Bestandteil der zustandsorientierten Instandhaltung.
Vorteile für Rechenzentren
FLIR IR-Fenster bieten vor allem dort Vorteile, wo Ausfallsicherheit und Arbeitssicherheit gleichzeitig wichtig sind.
Die wichtigsten Nutzen sind:
- sichere Inspektion bei geschlossener Anlage
- weniger Aufwand für regelmäßige Prüfungen
- frühere Erkennung thermischer Auffälligkeiten
- bessere Planbarkeit von Wartung und Reparatur
- geringeres Risiko ungeplanter Ausfälle
- Unterstützung zustandsorientierter Instandhaltung
- weniger Eingriffe in den laufenden Betrieb
Dadurch wird die elektrische Wartung nicht nur sicherer, sondern auch effizienter.
Ergänzung zur professionellen Thermografie
IR-Fenster ersetzen keine fachgerechte Bewertung durch geschultes Personal. Sie schaffen jedoch bessere Voraussetzungen für sichere und regelmäßige Messungen.
Für belastbare Ergebnisse müssen Kamera, Messabstand, Emissionsgrad, Reflexionen und Vergleichswerte berücksichtigt werden. Außerdem sollten Messpunkte klar dokumentiert werden. So lassen sich spätere Prüfungen besser vergleichen.
In Kombination mit einer passenden FLIR Wärmebildkamera entsteht ein wirkungsvolles Werkzeug für elektrische Inspektionen im Rechenzentrum.
Rechenzentren profitieren von sicherer Infrarot-Inspektion
Rechenzentren sind auf eine stabile Stromversorgung angewiesen. Deshalb müssen kritische Schaltanlagen regelmäßig geprüft werden. FLIR IR-Fenster machen diese Prüfungen sicherer und einfacher, weil die Anlage während der Thermografie geschlossen bleibt.
So können Hotspots früher erkannt, Wartungsmaßnahmen besser geplant und ungeplante Ausfälle reduziert werden. Für Betreiber von Rechenzentren ist die Infrarot-Inspektion mit IR-Fenstern daher ein sinnvoller Baustein für mehr Verfügbarkeit und Sicherheit.
FAQ
Ein IR-Fenster ist ein fest eingebautes Sichtfenster für Infrarotmessungen. Es ermöglicht thermografische Prüfungen im Inneren einer elektrischen Anlage, ohne den Schaltschrank zu öffnen.
Sie erleichtern regelmäßige Prüfungen an kritischen Schaltanlagen. Außerdem bleibt die Anlage geschlossen, was die Sicherheit erhöht und den Wartungsaufwand reduziert.
Thermografie kann auffällige Wärmeentwicklung sichtbar machen. Typische Ursachen sind lose Verbindungen, schlechte Kontakte, Überlastung oder ungleichmäßige Lastverteilung.
Nein. IR-Fenster erleichtern die Inspektion, ersetzen aber keine fachgerechte Wartung. Sie sind ein Werkzeug für sichere und regelmäßige thermografische Prüfungen.
Die passende FLIR Wärmebildkamera hängt von Messabstand, Sichtfeld, Auflösung, Temperaturbereich und Dokumentationsbedarf ab. Für elektrische Inspektionen sind radiometrische Kameras mit guter Auflösung und geeigneter Software besonders sinnvoll.
