Gefüllte Stahlpfannen bewegen große Mengen flüssigen Metalls durch das Stahlwerk. Bei Temperaturen von mehr als 1.400 °C schützt eine mehrschichtige Feuerfestauskleidung den äußeren Pfannenmantel. Verliert diese Auskleidung ihre Schutzwirkung, können innerhalb kurzer Zeit kritische Zustände entstehen.
Die thermische Überwachung von Stahlpfannen erkennt ungewöhnliche Erwärmungen an der Außenhülle berührungslos und während des laufenden Betriebs. Stationäre Wärmebildkameras liefern dafür nicht nur einzelne Kontrollbilder, sondern fortlaufende Messdaten. So werden Veränderungen sichtbar, bevor aus einem lokalen Hotspot ein Schmelzedurchbruch mit weitreichenden Folgen wird.
Was der Pfannenmantel über die Auskleidung verrät
Die Feuerfestauskleidung einer Stahlpfanne besitzt eine begrenzte Lebensdauer. Jeder Einsatz beansprucht das Material erneut. Thermische Wechsel, mechanische Stöße, beschädigte Steine und eine ungleichmäßige Wärmebelastung können den Verschleiß zusätzlich beschleunigen.

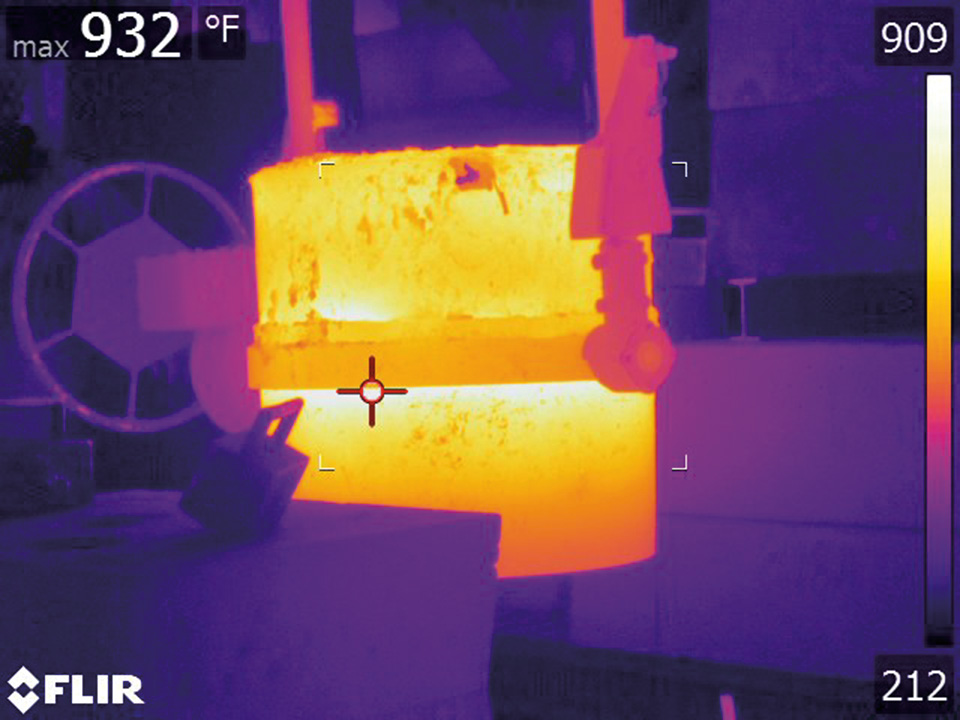

Wird die Schutzschicht an einer Stelle dünner oder entstehen Risse, erreicht mehr Wärme die äußere Stahlhülle. Dort bildet sich eine lokale Temperaturabweichung. Eine Wärmebildkamera stellt diese Erwärmung flächig dar und macht damit einen Zustand erkennbar, der von außen zunächst keine sichtbaren Schäden zeigen muss.
Bleibt eine solche Entwicklung unentdeckt, drohen Schäden an der Pfanne, ein Austritt flüssigen Metalls, Produktionsunterbrechungen und Gefährdungen für Beschäftigte. Entscheidend ist deshalb nicht erst die Reaktion auf einen kritischen Grenzwert, sondern das frühzeitige Erkennen einer zunehmenden thermischen Auffälligkeit.
Automatische Messung im laufenden Transportprozess

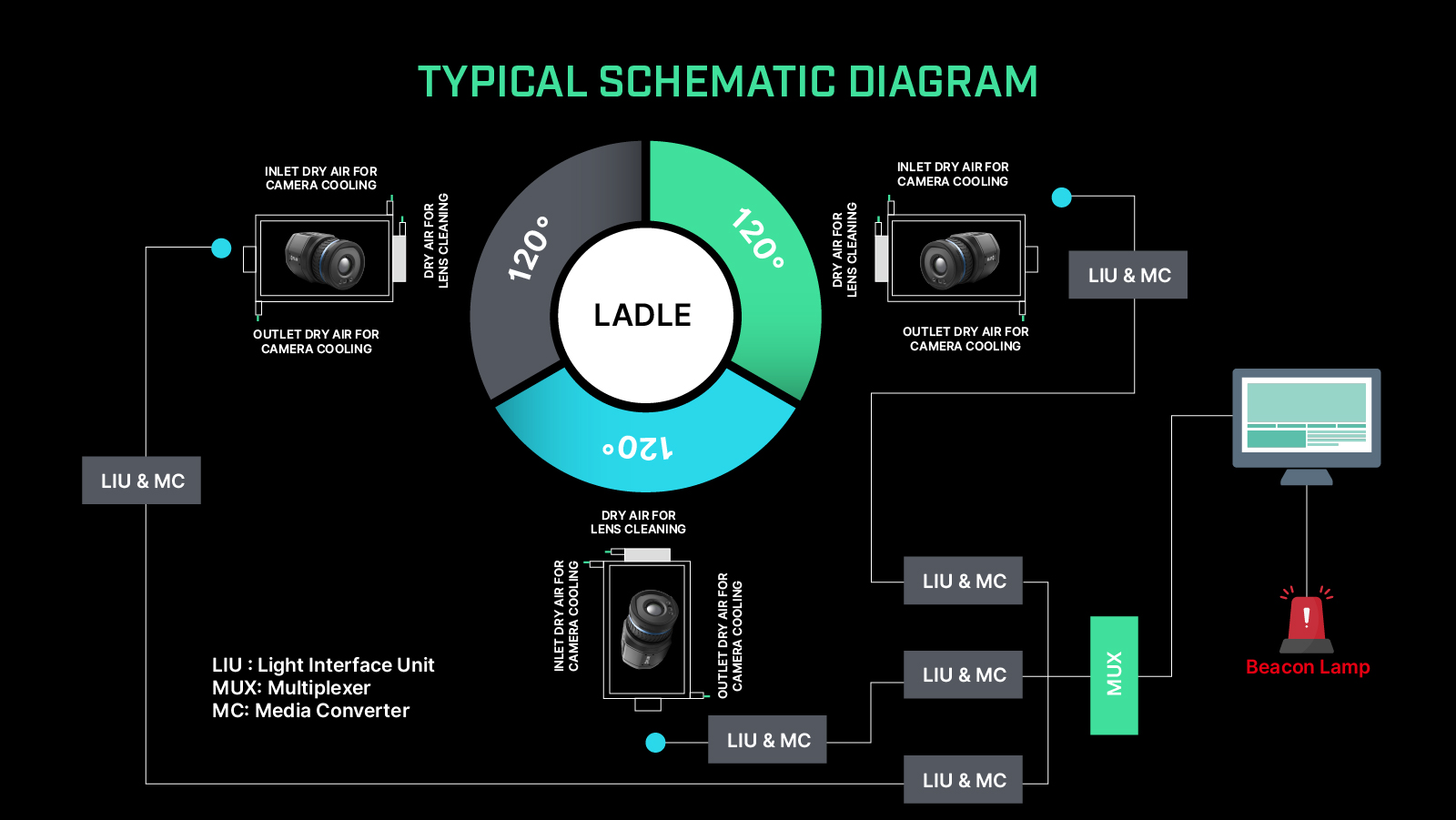

Für eine kontinuierliche Überwachung werden stationäre FLIR Wärmebildkameras an geeigneten Punkten entlang des Pfannentransports installiert. Mögliche Messstellen befinden sich beispielsweise an Übergabepositionen, Fahrwegen oder im Bereich von Krananlagen. Die Kameras werden so ausgerichtet, dass sie die relevanten Mantelflächen aus mehreren Perspektiven erfassen.
Die Messung erfolgt, während sich die gefüllte Pfanne im regulären Prozess bewegt. Krane müssen für die Datenerfassung nicht eigens angehalten und Pfannen nicht manuell vor einer Kamera positioniert werden. Abhängig von Geometrie und Fahrweg kann bereits eine begrenzte Anzahl sinnvoll platzierter Kameras ausreichen, um die Außenfläche vollständig abzudecken.
Schutzgehäuse und geeignete Montageorte schützen die Kameratechnik vor Hitze, Staub und weiteren Umgebungseinflüssen. Die Wärmebilder werden über das Werksnetz an einen Industriecomputer oder eine zentrale Auswertung übertragen. Bei langen Leitungswegen oder hoher elektromagnetischer Belastung kann eine Datenübertragung über Glasfaser sinnvoll sein.
Messbereiche statt ungerichteter Temperaturalarme
In einem Stahlwerk befinden sich zahlreiche heiße Objekte im Sichtfeld. Eine reine Suche nach dem jeweils höchsten Temperaturwert könnte deshalb zu Fehlalarmen führen. Die Auswertesoftware betrachtet stattdessen festgelegte Messbereiche auf der Pfannenoberfläche, sogenannte Regions of Interest.
Diese Bereiche werden dort eingerichtet, wo Verschleiß erfahrungsgemäß besonders relevant ist oder wo die Pfannenhülle zuverlässig erfasst werden kann. Hintergrundwärme außerhalb der definierten Zonen bleibt bei der Bewertung unberücksichtigt. Zusätzlich können Referenzwerte und typische Temperaturmuster des normalen Betriebs hinterlegt werden.
Dadurch bewertet das System nicht nur, ob eine Stelle warm ist. Es prüft auch, ob die gemessene Temperatur für diese Pfanne, diesen Bereich und diesen Prozesszustand ungewöhnlich ist.
Vom Messwert zur abgestuften Reaktion
Eine wirkungsvolle Pfannenüberwachung verbindet aktuelle Temperaturen mit historischen Vergleichsdaten. Für jede Stahlpfanne lässt sich nachvollziehen, wie sich ihre thermische Signatur über die Zahl der Einsätze verändert. Steigt die Temperatur in einem Bereich wiederholt oder fortschreitend an, kann dies auf zunehmenden Verschleiß der Auskleidung hinweisen.
Die Alarmierung sollte in das betriebliche Sicherheitskonzept eingebunden und nach Dringlichkeit abgestuft werden:
| Bewertungsstufe | Typischer Befund | Mögliche betriebliche Reaktion |
|---|---|---|
| Normalzustand | Temperaturen innerhalb des bekannten Referenzbereichs | Pfanne bleibt im vorgesehenen Prozess |
| Frühwarnung | Auffällige oder wiederkehrende Temperaturzunahme | Befund prüfen und Entscheidung vor dem nächsten Einsatz treffen |
| Kritischer Alarm | Definierter Sicherheitsgrenzwert wird überschritten | Pfannenbewegung nach festgelegtem Ablauf stoppen und zuständige Stellen alarmieren |
Welche Reaktion tatsächlich ausgelöst wird, muss für die jeweilige Anlage festgelegt und sicherheitstechnisch geprüft werden. Möglich sind Meldungen an den Leitstand, digitale Schaltausgänge, Netzwerkalarme oder die Übertragung eines Wärmebilds an zuständige Arbeitsplätze. Auch eine Verriegelung weiterer Bewegungen kann Bestandteil des Anlagenkonzepts sein.
Wartungsentscheidungen auf Grundlage realer Zustandsdaten
Ohne kontinuierliche Daten basiert der Zeitpunkt einer Neuzustellung häufig auf festen Intervallen, Erfahrungswerten und einzelnen Prüfungen. Diese Vorgehensweise schafft Sicherheitsreserven, bildet den tatsächlichen Zustand der einzelnen Pfanne jedoch nur begrenzt ab.
Langfristig gespeicherte Temperaturtrends ergänzen diese Erfahrung um eine objektive Datengrundlage. Die Instandhaltung erkennt, welche Pfanne thermisch stabil bleibt und bei welcher sich ein kritischer Bereich entwickelt. Dadurch lässt sich die verbleibende Einsatzdauer fundierter bewerten.
Ziel ist nicht, Wartungsintervalle pauschal zu verlängern. Vielmehr soll jede Pfanne so lange eingesetzt werden, wie es ihr nachweisbarer Zustand und das betriebliche Sicherheitskonzept erlauben. Gleichzeitig können auffällige Pfannen früher aus dem Prozess genommen werden. Das reduziert unnötige Neuzustellungen und senkt das Risiko ungeplanter Stillstände.
Einbindung in Leitstand und Anlagensteuerung
Stationäre Wärmebildkameras lassen sich in bestehende HMI- und SCADA-Umgebungen integrieren. Industrielle Schnittstellen übertragen Messwerte, Alarmzustände und Bilder an übergeordnete Systeme. Dadurch wird die Thermografie zu einem festen Bestandteil der Prozessüberwachung und nicht zu einer getrennten Insellösung.
Für eine zuverlässige Auslegung müssen mehrere Punkte gemeinsam betrachtet werden:
- Fahrweg, Geschwindigkeit und Position der Stahlpfannen
- notwendige Blickrichtungen und mögliche Abschattungen
- Messabstand, Sichtfeld und erforderliche Detailerkennbarkeit
- Temperaturmessbereich und Fokusanforderungen
- Emissionsgrad und wechselnde Oberflächenbedingungen
- Hitze, Staub, Vibration und elektromagnetische Störeinflüsse
- Identifikation und Zuordnung der Messdaten zur jeweiligen Pfanne
- Messbereiche, Referenzwerte und mehrstufige Alarmgrenzen
- sichere Kommunikation mit Leitstand und Anlagensteuerung
- Speicherung und Auswertung langfristiger Temperaturtrends
Erst wenn Kamera, Schutzkonzept, Software und Reaktionsablauf aufeinander abgestimmt sind, entsteht eine belastbare Lösung für den Dauerbetrieb.
Aus Temperaturdaten werden sichere Entscheidungen
Die thermische Überwachung von Stahlpfannen zeigt beginnenden Verschleiß der Feuerfestauskleidung bereits durch Veränderungen an der äußeren Hülle. Automatisierte Messungen, definierte Prüfbereiche und langfristige Temperaturtrends ermöglichen eine frühzeitige und abgestufte Reaktion.
Stahlwerke erhalten damit eine zusätzliche Sicherheitsebene für Personal, Anlagen und Produktion. Gleichzeitig verbessert die Zustandsbewertung die Planung von Reparaturen und Neuzustellungen, ohne den laufenden Transportprozess unnötig zu unterbrechen.
TOPA unterstützt Sie bei der Auswahl und Auslegung einer passenden FLIR Lösung für die automatisierte Temperatur- und Zustandsüberwachung. Weitere Einsatzmöglichkeiten finden Sie in unserer Übersicht zu Wärmebildkameras für Automation und kontinuierliche Überwachung. Für die Planung einer konkreten Messstelle können Sie TOPA direkt kontaktieren.
Häufige Fragen zur thermischen Überwachung von Stahlpfannen
Dabei wird der Zustand der inneren Feuerfestauskleidung indirekt über die Temperaturverteilung an der äußeren Pfannenhülle beurteilt. Lokale oder zunehmende Erwärmungen können auf eine verringerte Schichtdicke, Risse oder andere Schäden hinweisen.
Nein. Die kontinuierliche Thermografie dient vor allem der automatischen Früherkennung. Sichtprüfungen, Wartungsarbeiten und die nähere Untersuchung auffälliger Bereiche bleiben Bestandteile des betrieblichen Prüfkonzepts.
Das hängt von Form und Größe der Pfanne, den möglichen Kamerapositionen, dem Transportweg und vorhandenen Abschattungen ab. Ziel ist eine vollständige Erfassung der relevanten Mantelflächen mit möglichst wenigen, sinnvoll positionierten Kameras.
Die Software wertet definierte Messbereiche auf der Pfannenoberfläche aus. Hintergrundbereiche können ausgeschlossen und aktuelle Messwerte mit Referenzdaten sowie zeitlichen Temperaturverläufen verglichen werden.
Technisch kann ein kritischer Alarm an die Anlagensteuerung übertragen werden. Ob daraus eine automatische Verriegelung oder ein kontrollierter Stopp folgt, richtet sich nach dem Sicherheitskonzept, der Risikobeurteilung und der geprüften Integration der jeweiligen Anlage.
