Thermische Überwachung von Torpedowagen: Durchbrüche frühzeitig verhindern

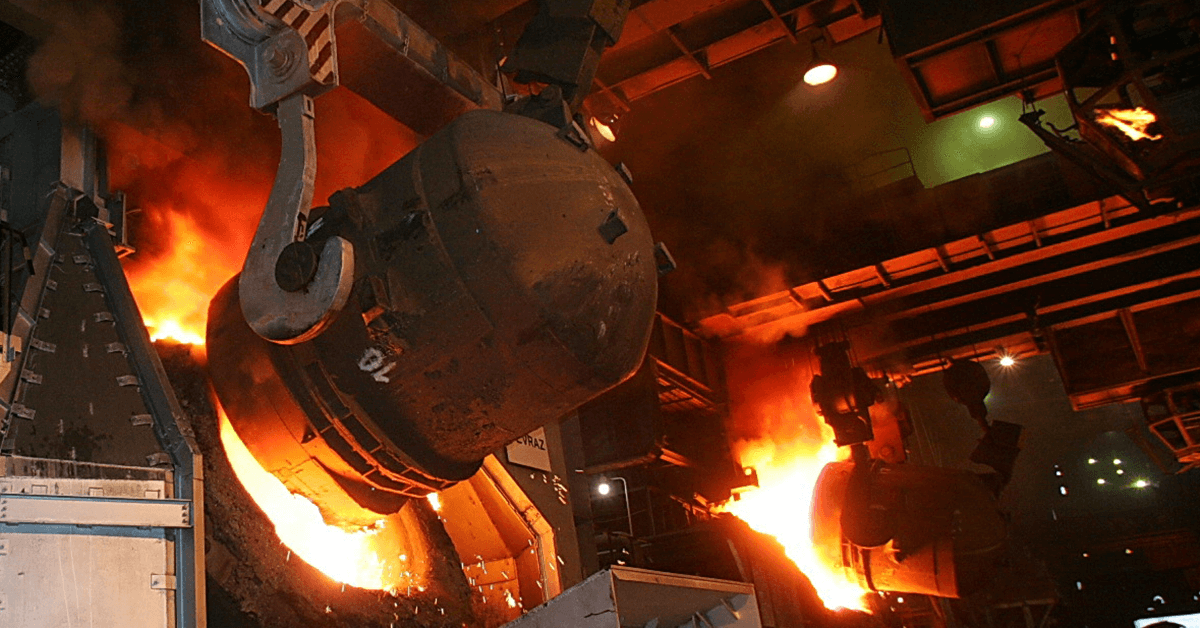

Torpedowagen transportieren große Mengen flüssigen Roheisens durch das Stahlwerk. Dabei schützt eine feuerfeste Auskleidung die äußere Stahlhülle vor der extremen Prozesstemperatur. Wird diese Schutzschicht dünner oder entstehen Risse, kann sich die Außenwand lokal stark erwärmen. Im schlimmsten Fall tritt Schmelze aus.

Eine thermische Überwachung von Torpedowagen macht solche Veränderungen sichtbar, bevor daraus ein akuter Zwischenfall entsteht. Fest installierte Wärmebildkameras kontrollieren die Wagen während des laufenden Betriebs, erkennen auffällige Temperaturentwicklungen und liefern eine belastbare Datengrundlage für Betrieb und Instandhaltung.

Die Außenhülle macht inneren Verschleiß messbar

Die Feuerfestauskleidung eines Torpedowagens ist hohen thermischen und mechanischen Belastungen ausgesetzt. Wiederholtes Befüllen und Entleeren, starke Temperaturwechsel und der Kontakt mit der Schmelze beanspruchen das Material bei jedem Umlauf. Mit zunehmender Betriebsdauer kann die Auskleidung an einzelnen Stellen abtragen, ausdünnen oder reißen.

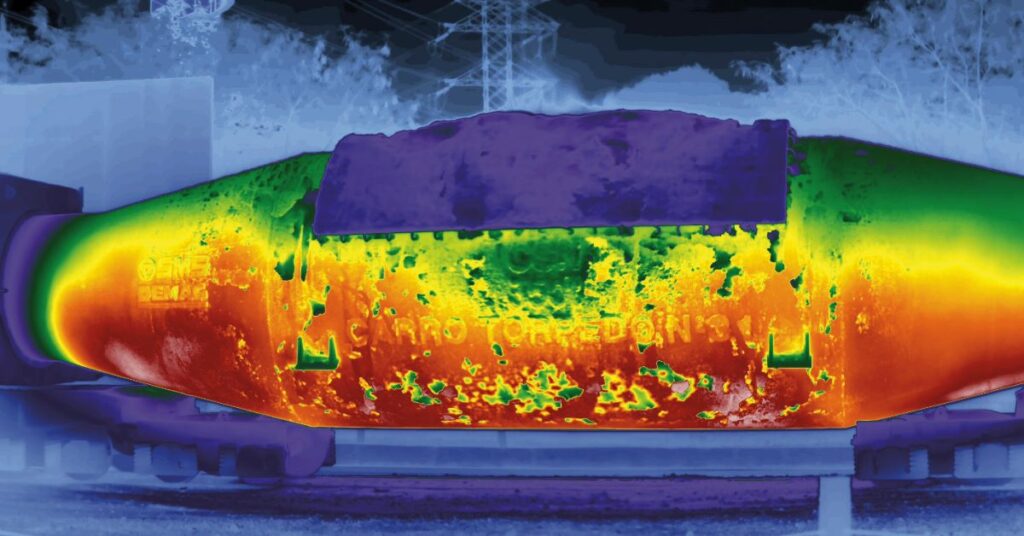

Dadurch gelangt mehr Wärme an die äußere Stahlhülle. Dort entsteht ein lokaler Temperaturanstieg, der mit einer Wärmebildkamera flächig erfasst werden kann. Gerade frühe Veränderungen sind mit bloßem Auge häufig nicht erkennbar. Die Temperaturverteilung an der Außenwand wird deshalb zu einem wichtigen indirekten Hinweis auf den Zustand der inneren Auskleidung.

Warum einzelne Kontrollgänge eine Lücke lassen

Mobile Wärmebildkameras eignen sich gut für gezielte Prüfungen und die nähere Beurteilung auffälliger Bereiche. Eine manuelle Kontrolle zeigt jedoch immer nur den Zustand zum Zeitpunkt der Inspektion. Entwickelt sich ein Hotspot zwischen zwei Rundgängen, bleibt er möglicherweise zunächst unbemerkt.

Häufigere Kontrollen würden zusätzliches Personal in einen besonders anspruchsvollen und potenziell gefährlichen Arbeitsbereich führen. Für eine lückenarme Überwachung ist deshalb ein automatisiertes System die geeignetere Ergänzung.

Kriterium	Regelmäßige manuelle Prüfung	Kontinuierliche Wärmebildüberwachung
Erfassungszeitpunkt	Einzelne Momentaufnahmen	Wiederkehrende Erfassung im Prozess
Reaktion auf schnelle Veränderungen	Abhängig vom Prüfintervall	Zeitnahe Warnung bei auffälliger Entwicklung
Aufenthalt im Gefahrenbereich	Für Kontrollgänge erforderlich	Regelmäßige Kontrollen aus sicherer Entfernung möglich
Datengrundlage	Einzelbilder und Prüfberichte	Temperaturverläufe und historische Vergleichsdaten
Einsatzschwerpunkt	Detailprüfung und Verifikation	Früherkennung und Zustandsüberwachung

So funktioniert die kontinuierliche Thermografie

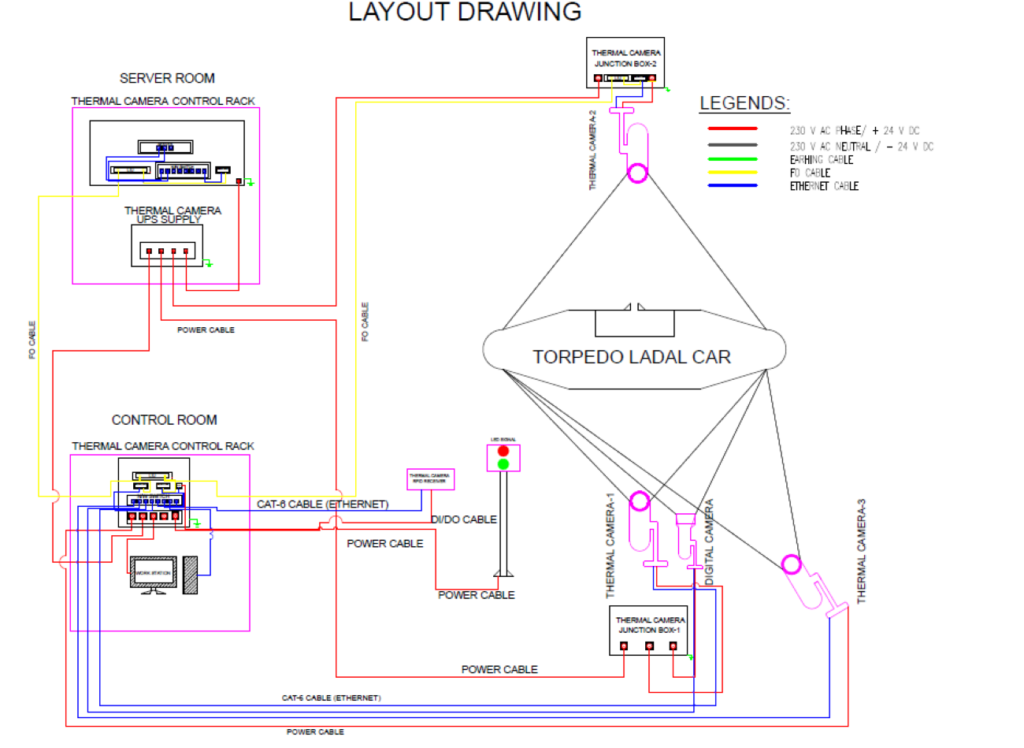

Mehrere stationäre Wärmebildkameras werden so angeordnet, dass sie die relevanten Flächen des Torpedowagens aus unterschiedlichen Blickrichtungen erfassen. Geschützte Montageorte oder geeignete Schutzgehäuse schirmen die Technik gegen die Umgebungsbedingungen im Stahlwerk ab.

Der typische Ablauf umfasst vier Schritte:

1. Der Torpedowagen passiert den festgelegten Überwachungsbereich.
2. Mehrere Wärmebildkameras erfassen seine Außenhülle aus den benötigten Perspektiven.
3. Die Wärmebilder und Messdaten werden über das Werksnetz an ein zentrales System übertragen.
4. Die Software bewertet Temperaturmuster und zeitliche Veränderungen. Bei auffälligen Werten wird eine Meldung ausgelöst und der betroffene Bereich dargestellt.

Die Überwachung findet damit in den regulären Betriebsabläufen statt. Das Bedienpersonal erhält eine zentrale Sicht auf den thermischen Zustand, ohne für jede Kontrolle unmittelbar am Fahrzeug stehen zu müssen.

Entscheidend ist der Temperaturverlauf

Ein einzelner hoher Messwert muss nicht automatisch auf eine geschädigte Auskleidung hinweisen. Kurzzeitige Wärmeeinträge, anhaftendes Material oder betriebsbedingte Schwankungen können die Oberflächentemperatur ebenfalls beeinflussen. Aussagekräftiger wird die Bewertung, wenn das System zusätzlich den zeitlichen Verlauf und die räumliche Ausdehnung einer Erwärmung berücksichtigt.

Eine wiederkehrende oder stetig zunehmende lokale Temperaturabweichung ist wesentlich relevanter als ein kurzfristiger Ausschlag. Passend definierte Alarmgrenzen und Trendregeln helfen dabei, auffällige Entwicklungen herauszufiltern. In der Bedienoberfläche lässt sich anschließend erkennen, wo der Hotspot liegt und wie sich seine Temperatur verändert hat.

So gewinnt das zuständige Team Zeit, um den Befund zu prüfen, den weiteren Einsatz anzupassen oder den Torpedowagen kontrolliert aus dem Betrieb zu nehmen.

Zustandsorientierte Wartung statt pauschaler Intervalle

Kontinuierlich gespeicherte Temperaturdaten unterstützen nicht nur die Alarmierung. Sie zeigen auch, wie sich die thermische Signatur eines Torpedowagens über seine Einsatzdauer entwickelt. Wiederkehrende Auffälligkeiten und fortschreitende Hotspots lassen sich dadurch besser beurteilen.

Die Instandhaltung erhält eine fundiertere Grundlage für die Planung der Neuzustellung oder Reparatur der Feuerfestauskleidung. Ein Wagen muss nicht allein aufgrund eines pauschalen Zeitintervalls aus dem Betrieb genommen werden. Gleichzeitig kann bei einer kritischen Entwicklung früher reagiert werden. Das unterstützt eine bessere Balance aus Sicherheit, Anlagenverfügbarkeit und wirtschaftlicher Nutzung der Auskleidung.

Worauf es bei der Systemauslegung ankommt

Eine zuverlässige Lösung entsteht nicht allein durch die Auswahl einer Wärmebildkamera. Kameraanordnung, Auswertung und Einbindung in den Prozess müssen zusammen geplant werden. Besonders wichtig sind:

• vollständige Sicht auf die zu überwachenden Flächen
• geeignete Optik für Messabstand, Objektgröße und Einbauposition
• ausreichender Temperaturmessbereich und passende thermische Auflösung
• Berücksichtigung von Emissionsgrad, Blickwinkel, Staub und wechselnder Umgebungswärme
• Schutz der Kameras vor Hitze, Verschmutzung, Vibration und elektrischen Störeinflüssen
• auf den Prozess abgestimmte Alarmgrenzen und Auswertelogik
• sichere Datenübertragung, Dokumentation und Einbindung in bestehende Leit- oder Automationssysteme

Vor der Umsetzung empfiehlt sich eine genaue Betrachtung des Fahrwegs, der möglichen Kamerapositionen und der typischen Temperaturmuster im Normalbetrieb. Erst daraus lassen sich sinnvolle Messfelder, Grenzwerte und Reaktionsabläufe ableiten.

Kritische Veränderungen erkennen, bevor Schmelze austritt

Die thermische Überwachung von Torpedowagen schließt die zeitlichen Lücken zwischen manuellen Prüfungen. Stationäre Wärmebildkameras erfassen die Außenhülle aus mehreren Perspektiven, während eine zentrale Auswertung auffällige Temperaturentwicklungen sichtbar macht. Dadurch können Stahlwerke früher auf Verschleiß der Feuerfestauskleidung reagieren, Beschäftigte besser schützen und das Risiko ungeplanter Stillstände senken.
