Wärmebildkameras und berührungslose Infrarot-Thermometer arbeiten nach demselben physikalischen Prinzip: Beide erfassen die vom Objekt abgegebene Infrarotstrahlung und berechnen daraus Temperaturwerte. Trotzdem unterscheiden sich die Möglichkeiten und Einsatzbereiche der Geräte erheblich.
Ein klassisches IR-Thermometer misst lediglich einen einzelnen Punkt. Das Ergebnis ist eine einzelne Temperaturanzeige ohne visuelle Darstellung der Umgebung. Eine Wärmebildkamera dagegen erzeugt ein vollständiges thermisches Bild der gesamten Szene und liefert Temperaturdaten für jedes einzelne Pixel.
Dadurch lassen sich Temperaturunterschiede, Hotspots und thermische Auffälligkeiten deutlich schneller erkennen und dokumentieren.
Wie funktioniert ein IR-Thermometer?
Ein IR-Thermometer, häufig auch Temperaturmesspistole oder Punkt-Pyrometer genannt, misst die Temperatur eines einzelnen Messpunkts kontaktlos aus der Entfernung.
Das Gerät eignet sich besonders für einfache und schnelle Kontrollmessungen, wenn bereits bekannt ist, welcher Bereich überprüft werden soll. Typische Anwendungen sind:
- Heizungsanlagen
- Klimaanlagen
- Motoren
- Rohrleitungen
- Oberflächenkontrollen
Der große Nachteil: Das Gerät zeigt ausschließlich die Temperatur eines einzelnen Messflecks an. Bereiche außerhalb dieses Punktes bleiben unsichtbar.
Wie funktioniert eine Wärmebildkamera?
Eine Wärmebildkamera misst nicht nur einen einzelnen Punkt, sondern tausende Temperaturpunkte gleichzeitig. Jeder Pixel des Wärmebildes enthält einen eigenen Temperaturwert.
Dadurch entsteht eine thermische Darstellung der gesamten Szene. Temperaturunterschiede werden direkt sichtbar, ohne dass einzelne Punkte nacheinander gemessen werden müssen.
Das ermöglicht:
- schnelle Fehlersuche
- großflächige Inspektionen
- frühzeitiges Erkennen von Hotspots
- bessere Dokumentation
- effizientere Wartungsprozesse

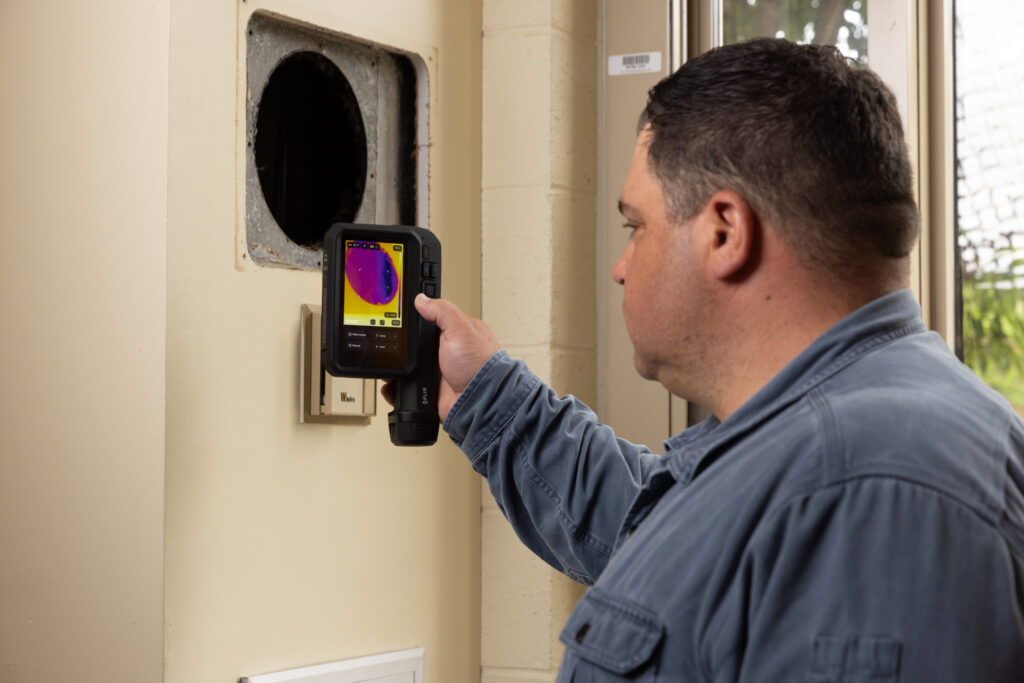

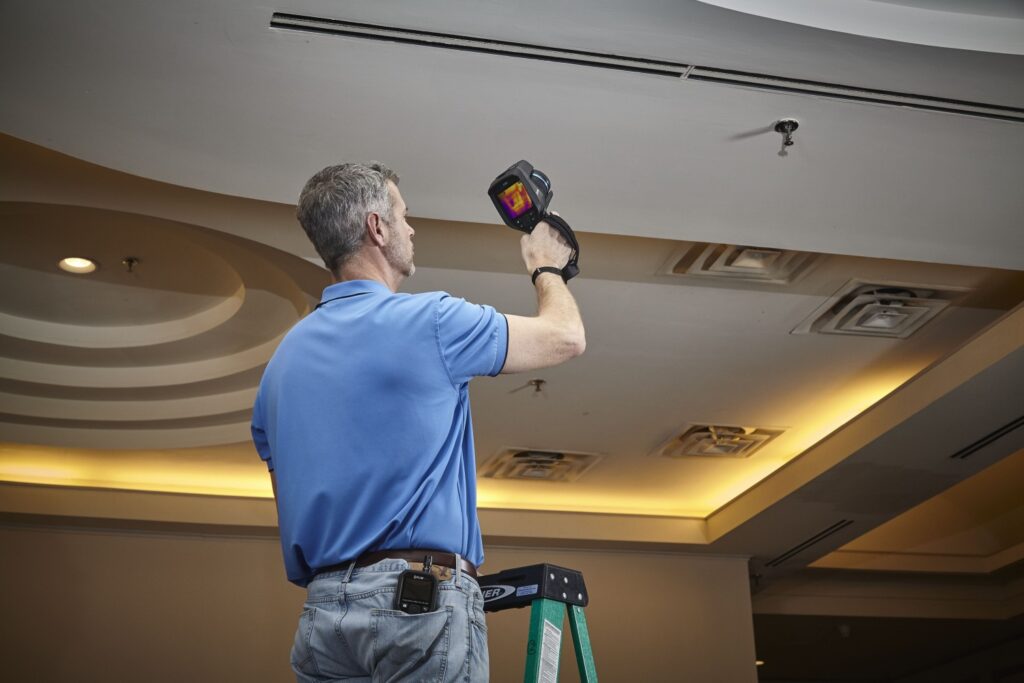

Besonders in Industrie, Elektroinspektion, Gebäudediagnostik und Forschung bietet eine Wärmebildkamera erhebliche Vorteile.
Warum Wärmebildkameras Hotspots schneller erkennen
Ein IR-Thermometer funktioniert nur dann zuverlässig, wenn der Anwender bereits weiß, wo gemessen werden muss. Befindet sich ein Hotspot außerhalb des Messpunkts, bleibt das Problem oft unentdeckt.
Eine Wärmebildkamera zeigt dagegen sofort die gesamte thermische Verteilung eines Bereichs. Kritische Temperaturabweichungen werden direkt sichtbar.
Das spart Zeit und reduziert das Risiko, Probleme zu übersehen.
Gerade bei großen Schaltschränken, Produktionsanlagen oder Gebäuden ist dieser Unterschied entscheidend.
Temperaturmessung aus größerer Entfernung
Ein wichtiger Unterschied zwischen IR-Thermometern und Wärmebildkameras ist das sogenannte D:S-Verhältnis. Dieses Verhältnis beschreibt, wie groß ein Zielobjekt in einer bestimmten Entfernung noch präzise gemessen werden kann.
Viele IR-Thermometer besitzen nur ein relativ kleines Verhältnis von Entfernung zu Messpunktgröße. Dadurch müssen Anwender oft sehr nah an das Ziel herangehen.
Wärmebildkameras erreichen hier deutlich bessere Werte und ermöglichen präzise Messungen aus mehreren Metern Entfernung.
Das verbessert:
- Arbeitssicherheit
- Effizienz
- Messgenauigkeit
- Übersicht bei großen Anlagen

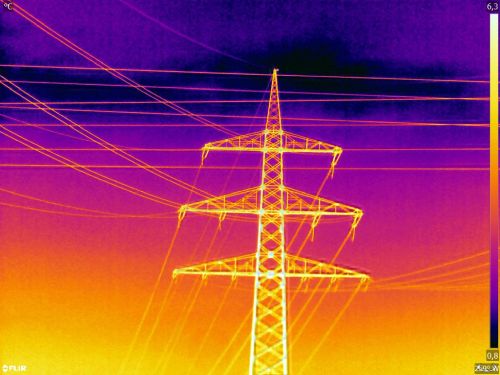

Besonders bei Hochspannung, bewegten Maschinen oder schwer zugänglichen Bereichen ist dies ein großer Vorteil.
Wärmebildkameras für kleine Messobjekte
IR-Thermometer stoßen hier schnell an ihre Grenzen, da der Messfleck oft größer ist als das eigentliche Zielobjekt.

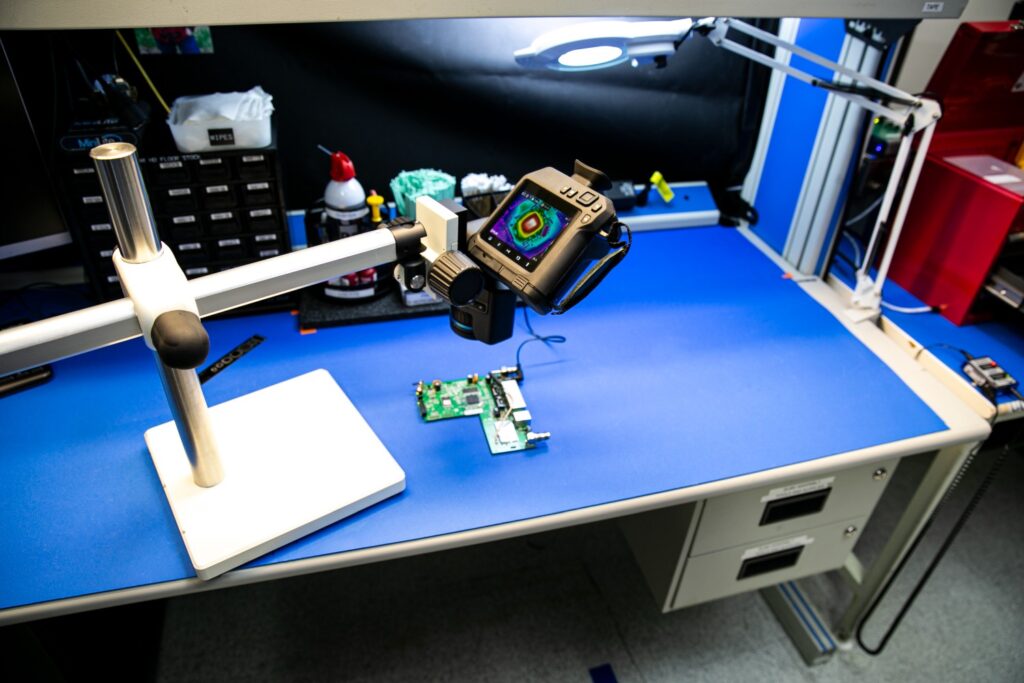

Leistungsfähige Wärmebildkameras mit hoher Auflösung oder Teleobjektiv können dagegen selbst sehr kleine Komponenten präzise erfassen. Dadurch lassen sich kritische Hotspots frühzeitig erkennen und analysieren.
Das ist besonders wichtig für:
- Elektronikentwicklung
- Forschung und Entwicklung
- Leiterplattenanalyse
- industrielle Qualitätskontrolle
- Wärmebildkameras sparen Zeit bei Inspektionen
Bei einem IR-Thermometer muss jede einzelne Komponente separat gemessen werden. Das kostet Zeit und erhöht die Wahrscheinlichkeit, Fehler zu übersehen.
Eine Wärmebildkamera ermöglicht dagegen das schnelle Scannen großer Bereiche in wenigen Sekunden. Selbst kleine Temperaturabweichungen fallen sofort auf.
Dadurch werden Wartungs- und Inspektionsprozesse deutlich effizienter.
Kombination aus IR-Thermometer und Wärmebildkamera

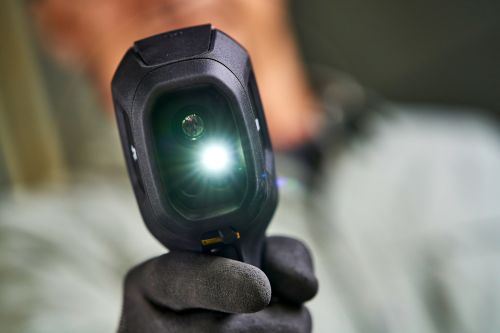

Einige Geräte der FLIR TG-Serie kombinieren die einfache Handhabung eines IR-Thermometers mit einer integrierten Wärmebildfunktion.
Dadurch lassen sich thermische Probleme schneller lokalisieren, ohne auf die kompakte Bauform eines klassischen Handgeräts verzichten zu müssen.
Diese Geräte eignen sich besonders für:
- Haustechnik
- Elektroprüfung
- KFZ-Diagnose
- schnelle Wartungsarbeiten
Wann ist ein IR-Thermometer sinnvoll?
Ein IR-Thermometer ist eine gute Lösung für einfache Messaufgaben im Nahbereich, wenn:
- nur einzelne Messpunkte geprüft werden
- das Ziel bereits bekannt ist
- keine Dokumentation erforderlich ist
- geringe Anschaffungskosten im Vordergrund stehen
Wann ist eine Wärmebildkamera die bessere Wahl?
Eine Wärmebildkamera ist die bessere Lösung, wenn:
- große Bereiche überprüft werden
- Hotspots schnell erkannt werden müssen
- dokumentiert werden soll
- aus größerer Entfernung gemessen wird
- kleine Bauteile analysiert werden
- präventive Wartung durchgeführt wird
Fazit
IR-Thermometer und Wärmebildkameras basieren auf derselben Technologie, unterscheiden sich jedoch deutlich im praktischen Einsatz.
Ein IR-Thermometer eignet sich für einfache Punktmessungen und schnelle Kontrollaufgaben. Eine Wärmebildkamera liefert dagegen ein vollständiges thermisches Bild und ermöglicht deutlich effizientere, präzisere und sicherere Inspektionen.
Gerade in Industrie, Elektroprüfung, Gebäudeanalyse und Forschung bietet die Wärmebildtechnik klare Vorteile bei Geschwindigkeit, Übersicht und Fehlererkennung.
