Druckluftleckagen verursachen Kosten, solange sie unentdeckt bleiben. Doch welche Methode eignet sich am besten, um undichte Kupplungen, Ventile oder Leitungsverbindungen zu finden? Neben Lecksuchspray, klassischen Ultraschallgeräten und Druckprüfungen bietet die Leckageerkennung mit FLIR Schallkameras einen entscheidenden Vorteil: Die Schallquelle wird direkt im Kamerabild sichtbar.
Besonders bei regelmäßigen Inspektionen größerer Druckluftnetze kann diese visuelle Unterstützung die Suche beschleunigen und die Dokumentation erleichtern. Welches Verfahren sinnvoll ist, hängt jedoch von der Anlage und der konkreten Prüfaufgabe ab.
Warum sich eine systematische Leckageerkennung lohnt
Ein undichter Anschluss verliert auch dann Druckluft, wenn die angeschlossene Maschine gerade keine benötigt. Der Kompressor muss diese Verluste ausgleichen. Dadurch können der Energiebedarf, die Betriebsstunden und der Wartungsaufwand steigen.
Zu den typischen Leckstellen gehören Schlauchanschlüsse, Schnellkupplungen, Verschraubungen, Ventile und Wartungseinheiten. Wer diese Bereiche regelmäßig kontrolliert, schafft die Grundlage für eine effizientere Druckluftversorgung.
Mit Schallkameras für Druckluft-Leckage lassen sich solche Stellen gezielt suchen und für die anschließende Reparatur dokumentieren.
Wie funktioniert die Leckageerkennung mit einer Schallkamera?
Wenn Druckluft durch eine undichte Stelle strömt, können turbulente Strömungen entstehen. Diese erzeugen Geräusche, die bis in den Ultraschallbereich reichen.

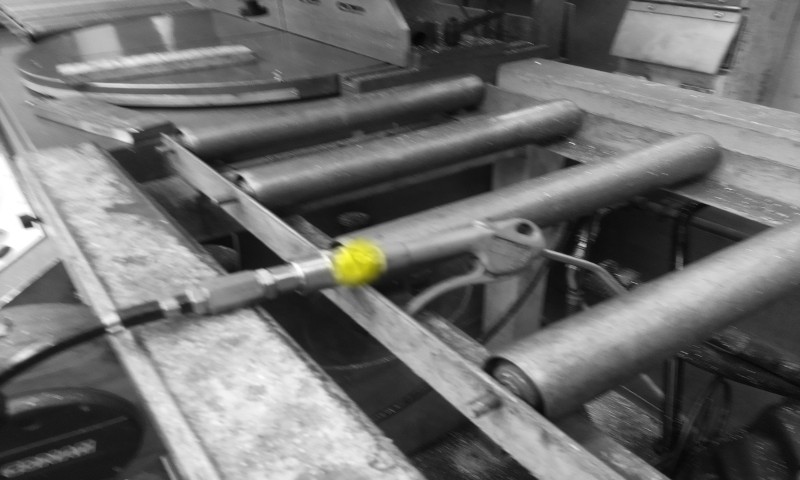

Eine FLIR Schallkamera erfasst die Signale über ein Mikrofonarray und berechnet die Richtung der Schallquelle. Das Ergebnis erscheint als farbige Überlagerung im Bild der integrierten Digitalkamera. So lässt sich die akustische Auffälligkeit einer Kupplung, einem Ventil oder einem anderen Bauteil zuordnen.
Die Kamera bildet dabei das Leckgeräusch ab. Sie zeigt keine Gaswolke wie eine spezialisierte optische Gasdetektionskamera.
Traditionelle Methoden und FLIR Schallkameras im Vergleich
| Methode | Stärke | Grenze |
|---|---|---|
| Abhören mit dem menschlichen Gehör | Ohne zusätzliches Messgerät möglich | Kleine Leckagen und Maschinenlärm erschweren die Suche |
| Lecksuchspray | Kostengünstige Prüfung einzelner, gut zugänglicher Verbindungen | Jede Prüfstelle muss erreicht und benetzt werden |
| Klassisches Ultraschall-Lecksuchgerät | Gezielte Ortung über Ultraschall, häufig auch im laufenden Betrieb | Die Zuordnung erfolgt bei einfachen Geräten vor allem über Signalstärke und Kopfhörer |
| Druckabfallprüfung | Bewertung der Dichtheit eines abgegrenzten Prüfvolumens | Lokalisiert die Leckstelle nicht direkt und benötigt definierte Prüfbedingungen |
| FLIR Schallkamera | Visuelle Ortung und bildgestützte Dokumentation aus Abstand | Höhere Anschaffungskosten und abhängig von einem ausreichend erfassbaren Leckgeräusch |
Auch klassische Ultraschallgeräte können leistungsfähig sein und je nach Ausstattung Leckraten, Kosten oder Prüfberichte bereitstellen. Der wesentliche Unterschied einer Schallkamera liegt in der räumlichen Darstellung der Schallquelle im Kamerabild.
Fünf Vorteile von FLIR Schallkameras bei der Lecksuche
1. Größere Anlagenbereiche schneller überprüfen

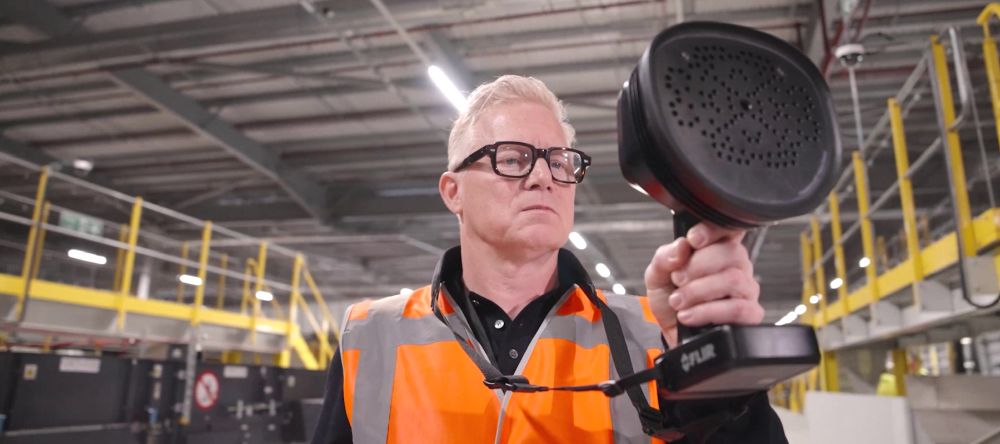

Bei der Suche mit Lecksuchspray müssen verdächtige Verbindungen einzeln geprüft werden. Eine Schallkamera ermöglicht es, Rohrleitungen, Maschinenbereiche und mehrere Anschlüsse zunächst aus Abstand abzusuchen.
Zeigt sich eine Auffälligkeit, lässt sich die Prüfung auf diesen Bereich konzentrieren. Das ist besonders bei weitläufigen Anlagen oder zahlreichen potenziellen Leckstellen hilfreich. Die tatsächliche Zeitersparnis hängt von Zugänglichkeit, Anlagenaufbau und Betriebsbedingungen ab.
2. Leckstellen im Bild zuordnen
Ein Ultraschallsignal weist auf eine Schallquelle hin. Das überlagerte Kamerabild hilft zusätzlich dabei, die betroffene Stelle innerhalb der Anlage zu erkennen.
Für die Instandhaltung ist diese Zuordnung praktisch: Eine Aufnahme kann zeigen, welcher Anschluss überprüft werden soll. Das erleichtert die Übergabe an Kollegen, die die Lecksuche nicht selbst durchgeführt haben.
3. Inspektionen im laufenden Betrieb durchführen
Viele Druckluftleckagen lassen sich unter normalen Betriebsbedingungen suchen. Eine Schallkamera unterstützt diese Prüfung ohne direkten Kontakt mit dem untersuchten Bauteil.
Bei höher gelegenen Leitungen kann die Ortung aus Abstand den Aufwand für die erste Untersuchung verringern. Für die anschließende Reparatur muss die Stelle weiterhin zugänglich gemacht werden.
Dieser Vorteil gilt teilweise auch für klassische Ultraschallgeräte. Die Schallkamera ergänzt die akustische Suche um die visuelle Darstellung.
4. Leckgeräusche trotz Maschinenlärm erkennen
Ein menschliches Ohr kann ein leises Zischen in einer Produktionshalle leicht überhören. FLIR Schallkameras nutzen geeignete Frequenzbereiche und Signalverarbeitung, um Leckgeräusche von anderen Schallquellen besser zu unterscheiden.
Das erleichtert Prüfungen in vielen industriellen Umgebungen. Gleichzeitig bleiben Hintergrundgeräusche, Messabstand und Schallabschirmungen relevante Einflussgrößen. Eine angepasste Frequenzauswahl und die Kontrolle aus einer anderen Position können bei der Bewertung helfen.
5. Reparaturen wirtschaftlich priorisieren

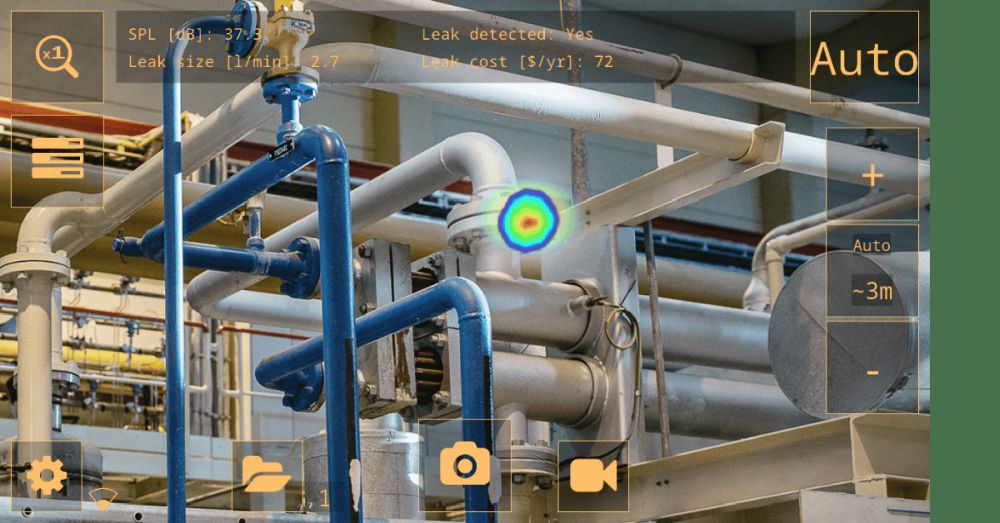

Geeignete FLIR-Modelle können zusätzlich zur Leckstelle einen geschätzten Volumenstrom und daraus abgeleitete Verlustkosten anzeigen. So lässt sich besser beurteilen, welche Reparaturen voraussichtlich den größten Nutzen bringen.
Diese Angaben beruhen auf einer akustischen Schätzung und den hinterlegten Berechnungsparametern. Sie sind keine direkte Durchflussmessung. Für belastbare Kostenbewertungen müssen beispielsweise Energiepreis, Betriebszeit und die Kenndaten der Drucklufterzeugung zur tatsächlichen Anlage passen.
Eine erste wirtschaftliche Orientierung bietet unser ROI-Rechner für Druckluftleckagen und Schallkameras.
Bildgestützte Dokumentation erleichtert die Instandhaltung
Eine gefundene Leckage sollte eindeutig beschrieben und bis zur Reparatur nachverfolgt werden. Akustische Aufnahmen helfen dabei, die Position und das Prüfergebnis nachvollziehbar festzuhalten.
Je nach Kameramodell und Softwareausstattung lassen sich Daten mit FLIR Acoustic Viewer oder FLIR Thermal Studio weiter auswerten und in Berichte übernehmen. Das unterstützt die Abstimmung zwischen Instandhaltung, Energiemanagement und Betriebsleitung.
Nach der Reparatur ermöglicht eine erneute Prüfung unter vergleichbaren Bedingungen die Kontrolle des Ergebnisses.
Wann traditionelle Verfahren weiterhin sinnvoll sind
Für eine einzelne, gut zugängliche Verbindung kann Lecksuchspray die wirtschaftlichere Wahl sein. Ein klassisches Ultraschallgerät eignet sich ebenfalls für gezielte Kontrollen und kann eine passende Lösung für kleinere Prüfaufgaben darstellen.
Eine Druckabfallprüfung beantwortet eine andere Frage: Sie bewertet die Dichtheit eines definierten Prüfvolumens unter festgelegten Bedingungen. Die Schallkamera unterstützt dagegen vor allem die Lokalisierung einer akustisch erfassbaren Leckstelle.
Bei sehr kleinen Leckagen, geringer Druckdifferenz oder besonderen Dichtheitsanforderungen können andere Prüfverfahren erforderlich sein. Entscheidend ist, welche Aussage die Prüfung liefern soll.
Welche FLIR Schallkamera passt zur Leckageerkennung?
Für die Auswahl sind das Medium, die Messentfernung, die Umgebungsbedingungen und zusätzliche Prüfaufgaben maßgeblich.
- FLIR Si1-LD: Für die visuelle Ortung und Bewertung von Druckluftleckagen. Mehr zur FLIR Si1.
- FLIR Si2-LD: Für Druckluft- und geeignete Gasleckagen sowie zusätzliche mechanische Prüfaufgaben. Mehr zur FLIR Si2-Serie.
- FLIR Si2-Pro: Kombiniert die Leckageerkennung mit weiteren Anwendungen, darunter die akustische Teilentladungserkennung.
Die Si2-PD ist auf Teilentladungen ausgerichtet und bietet keinen Leckageerkennungsmodus. Bei besonderen Anforderungen an den Explosionsschutz muss außerdem eine entsprechend zertifizierte Ausführung ausgewählt werden.
Einen Überblick bietet unsere Kategorie FLIR Schallkameras. Weitere Entscheidungshilfen finden Sie im Beitrag Welche FLIR Schallkamera passt zu Ihrer Anwendung?.
Von der Lecksuche zur tatsächlichen Einsparung
Die wirtschaftliche Wirkung entsteht durch die Beseitigung der Leckagen. Ein sinnvoller Ablauf umfasst deshalb fünf Schritte:
- Anlage systematisch prüfen.
- Leckstellen dokumentieren und kennzeichnen.
- Reparaturen nach Aufwand und Einsparpotenzial priorisieren.
- Leckagen beheben und das Ergebnis kontrollieren.
- Druckluftbedarf und Kompressorregelung anschließend überprüfen.
Wie stark der Stromverbrauch sinkt, hängt auch davon ab, wie die Drucklufterzeugung auf den geringeren Bedarf reagiert. Regelmäßige Kontrollen helfen, neue Leckagen frühzeitig zu erkennen.
Häufige Fragen zur Leckageerkennung mit FLIR Schallkameras
Die Leckage muss ausreichend erfassbaren Schall erzeugen. Die Kamera bestimmt dabei weder automatisch die Gasart noch die Gaskonzentration. Eine Leckraten- und Kostenbewertung steht nur für die vom jeweiligen Modell unterstützten Medien und Funktionen zur Verfügung.
Viele Prüfungen sind im laufenden Betrieb möglich. Die Reparatur wird separat geplant. Ob dafür eine Abschaltung erforderlich ist, hängt von der Anlage und der betroffenen Stelle ab.
Das hängt von Anschaffungskosten, Prüfhäufigkeit, eingesparter Arbeitszeit und den tatsächlich beseitigten Verlusten ab. Eine allgemeingültige Amortisationszeit lässt sich daraus nicht ableiten. Eine Bewertung mit den Betriebsdaten der eigenen Anlage ist aussagekräftiger.
Die passende Lösung für Ihre Leckageerkennung
FLIR Schallkameras verbinden die akustische Ortung mit einer verständlichen Bilddarstellung. Besonders bei regelmäßigen Inspektionen komplexer Druckluftnetze kann das die Suche, Dokumentation und Reparaturplanung erleichtern.
TOPA unterstützt Sie bei der Auswahl einer geeigneten Lösung für Ihre Anwendung. Kontaktieren Sie uns für eine Beratung zur Leckageerkennung.
