FLIR DM266 Wärmebild-Multimeter

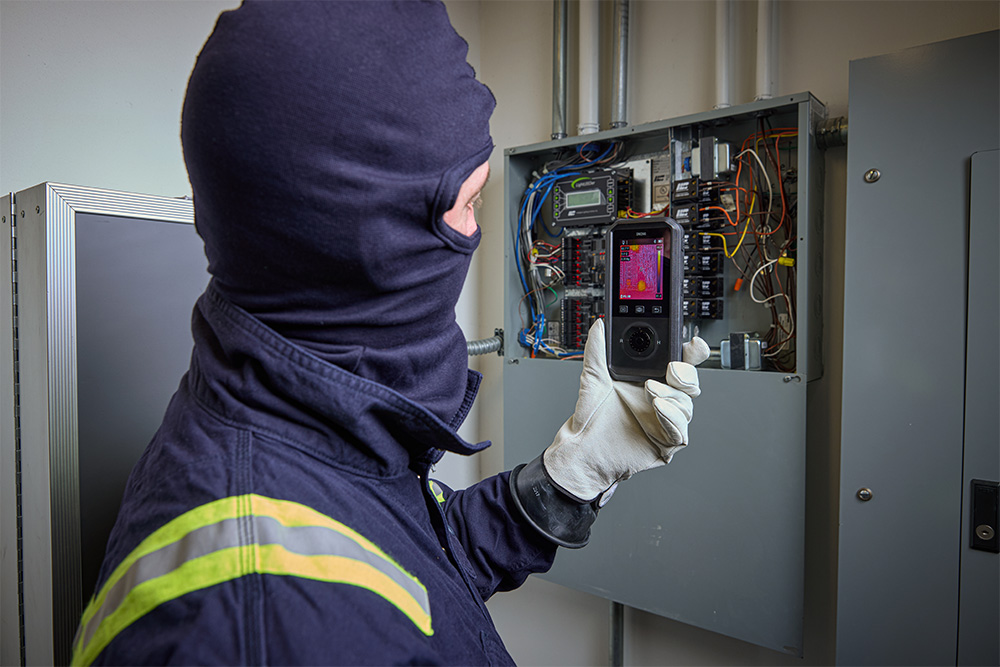

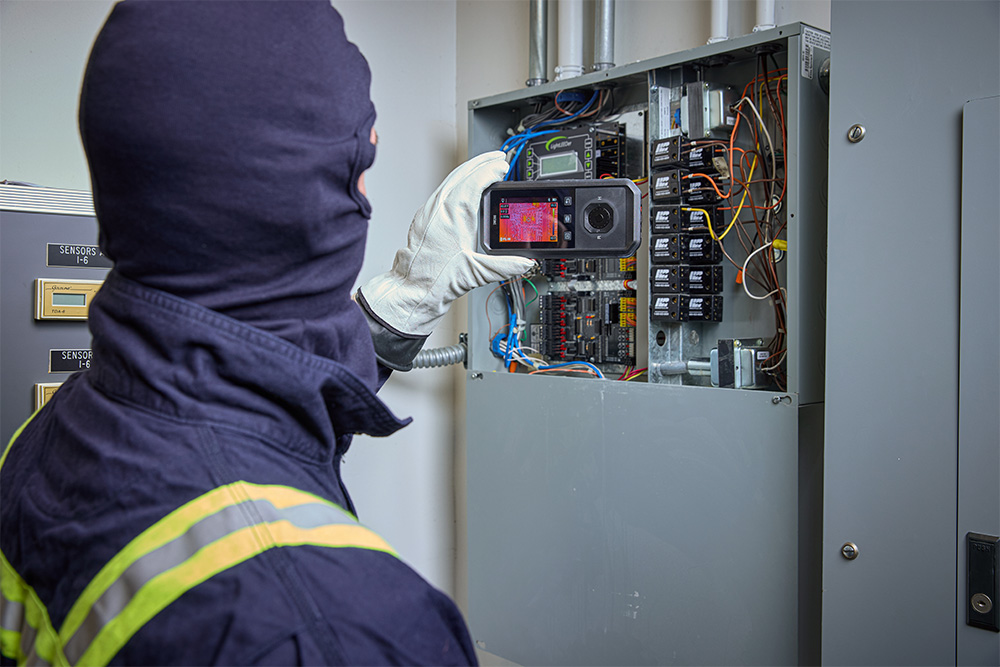

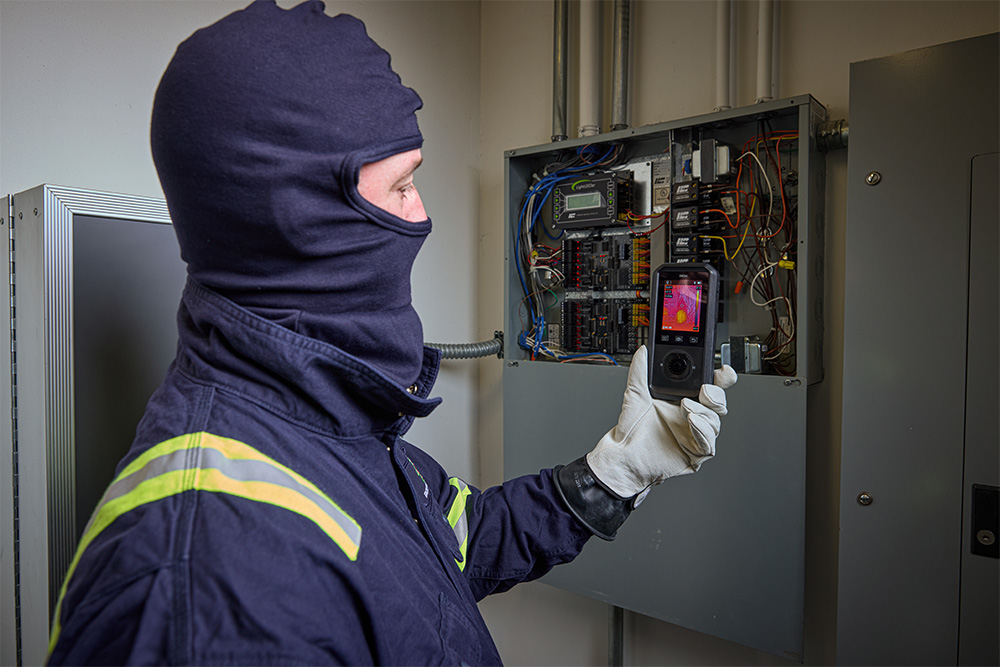

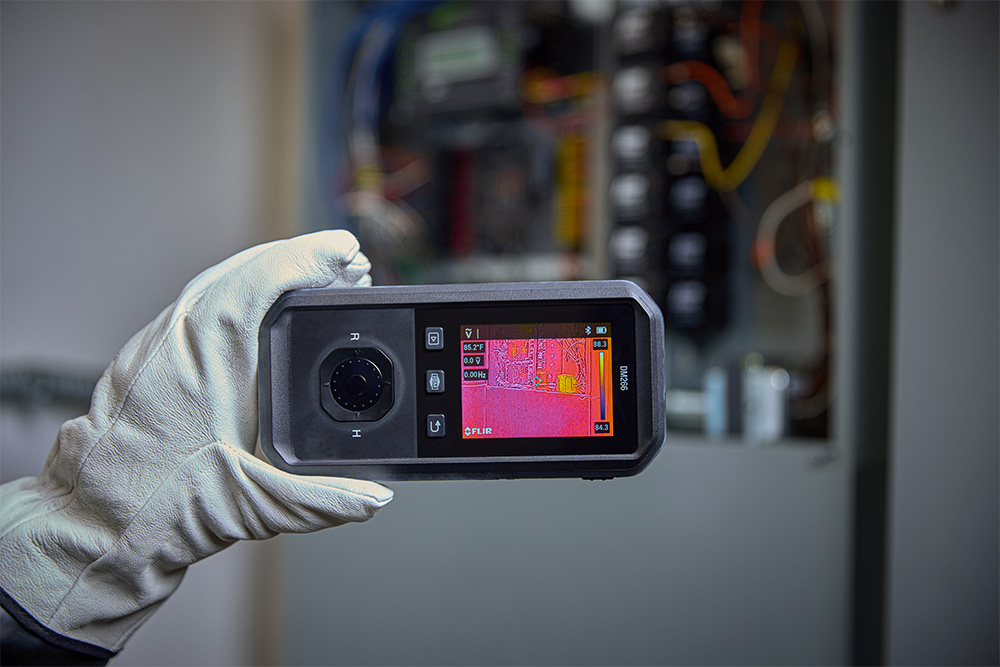

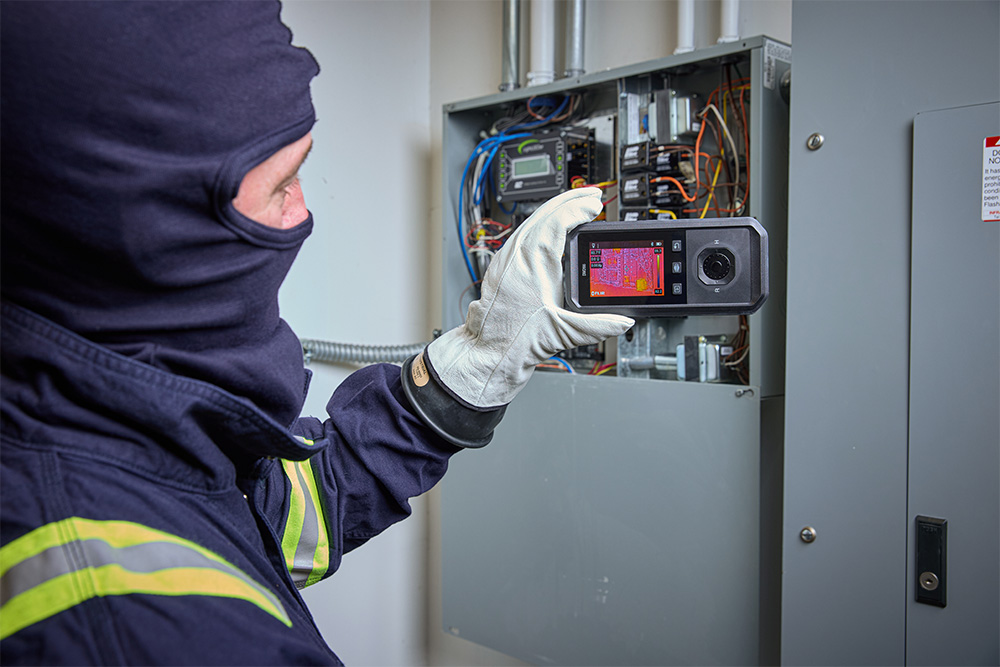

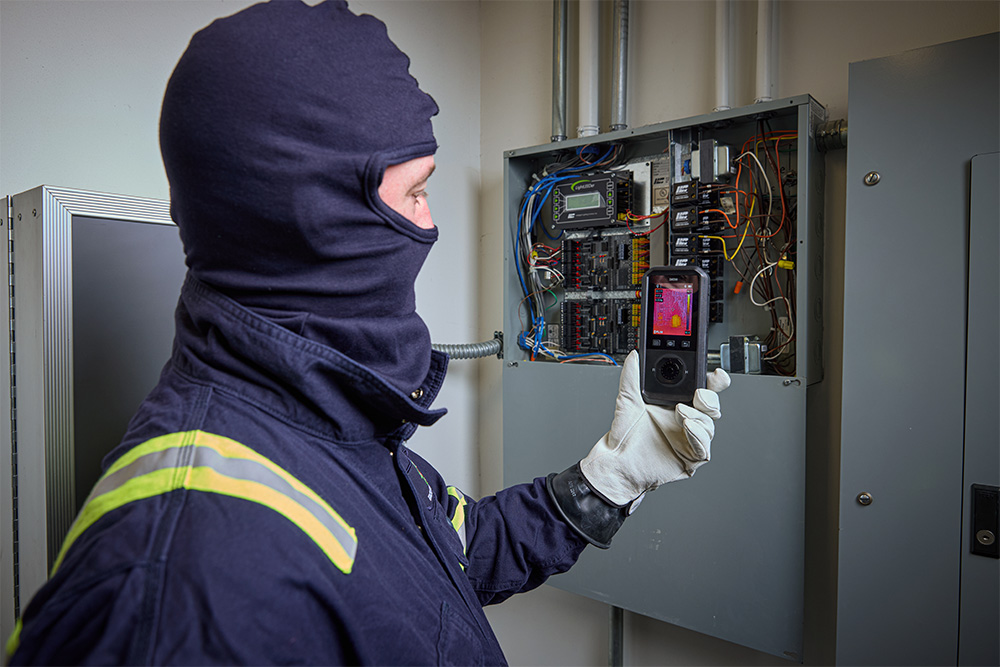

Das FLIR DM266 Wärmebild-Multimeter verbindet thermische Orientierung und elektrische Messung in einem kompakten Gerät. Bei der Fehlersuche lassen sich Schaltschränke, Klemmen, Leitungen, Antriebe und andere Komponenten zuerst berührungslos auf Temperaturauffälligkeiten untersuchen. Anschließend wird die relevante Stelle gezielt mit den elektrischen Messfunktionen überprüft. Das verkürzt die Fehlersuche und reduziert unnötige Einzelmessungen.

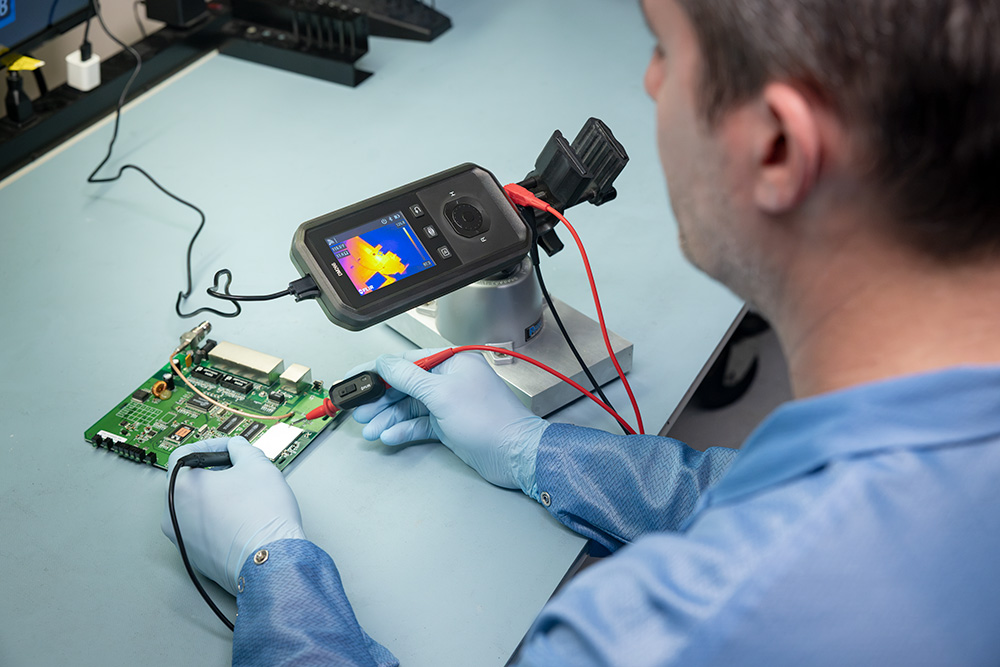

Thermische Auffälligkeiten mit IGM und MSX erkennen

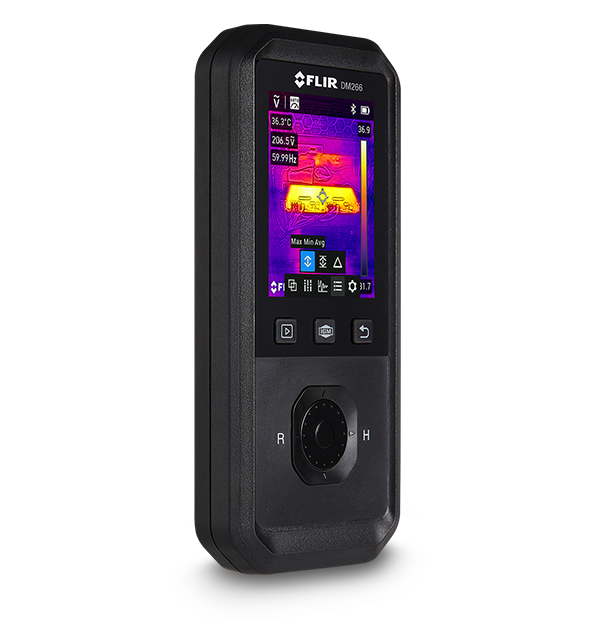

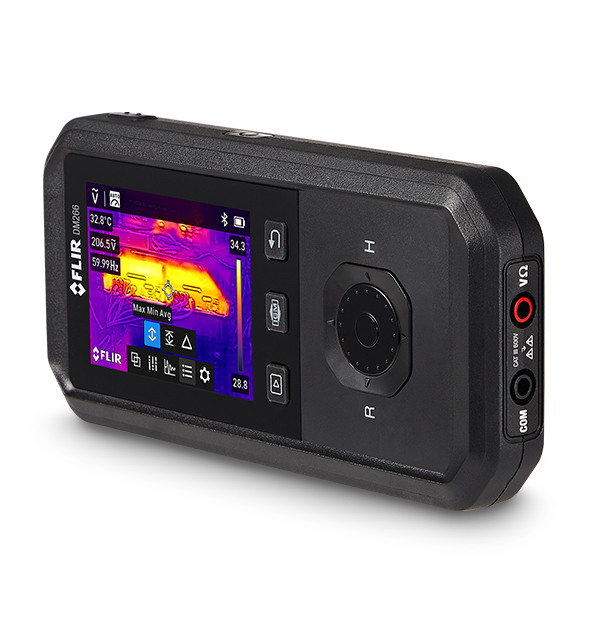

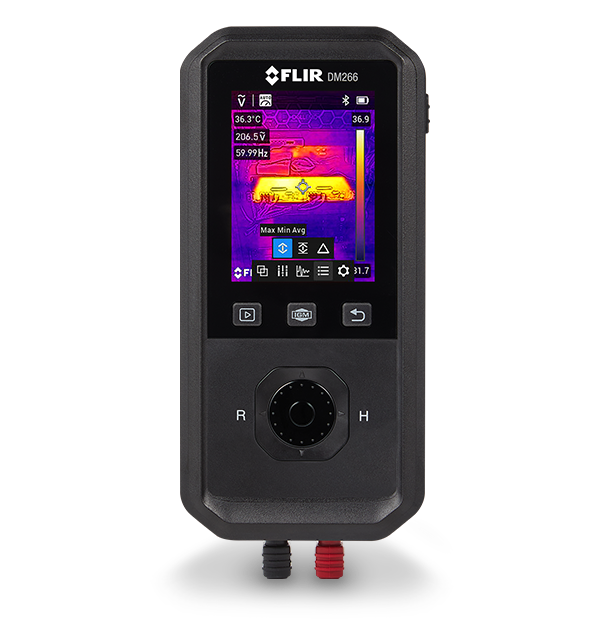

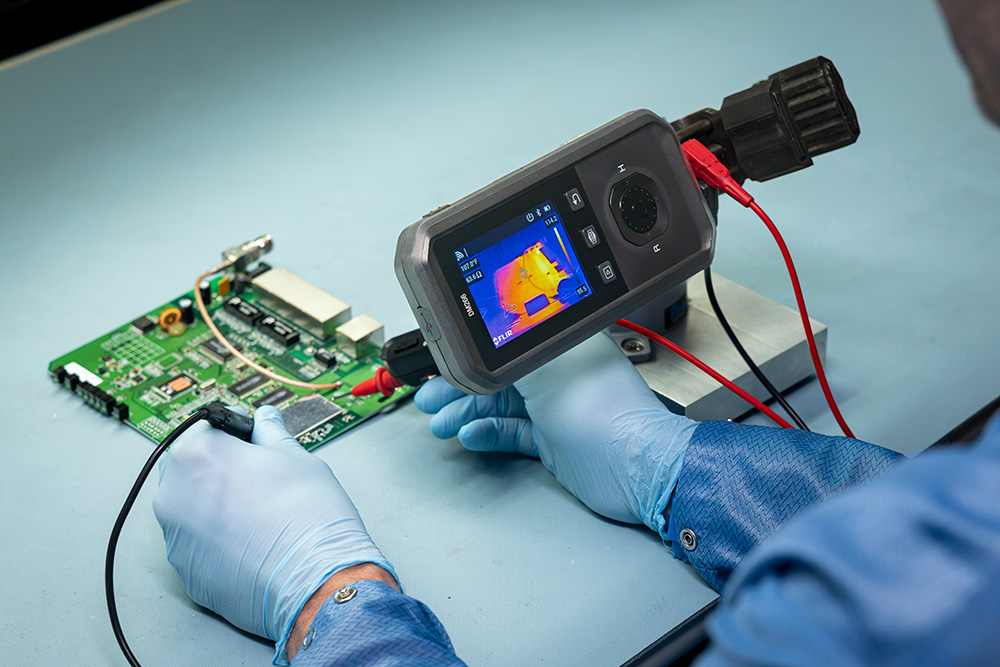

Die integrierte IGM™-Technologie nutzt eine Wärmebildkamera mit 160 × 120 IR-Pixeln, um überhitzte Komponenten und auffällige Temperaturverteilungen sichtbar zu machen. IR Super Resolution erhöht die ausgegebene Wärmebildauflösung auf 320 × 240 Pixel. Dadurch lassen sich kleinere Strukturen und thermische Unterschiede leichter beurteilen.

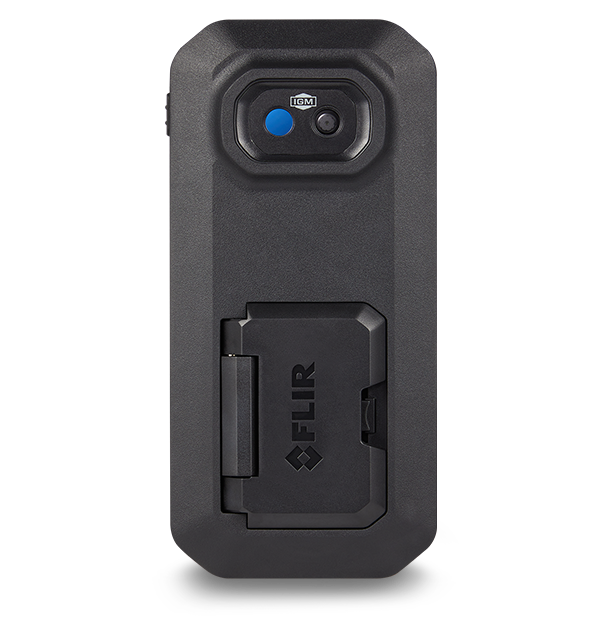

FLIR MSX® ergänzt das Wärmebild mit Konturen aus der integrierten 2-Megapixel-Digitalkamera. Bauteile, Anschlüsse und Beschriftungen bleiben dadurch besser erkennbar und können bei späteren Auswertungen leichter zugeordnet werden.

True-RMS-Messungen an elektrischen Anlagen

Nach der thermischen Vorprüfung unterstützt das FLIR DM266 die gezielte elektrische Diagnose. Das True-RMS-Multimeter misst Wechsel- und Gleichspannungen bis 600 V. Zusätzlich stehen Widerstands-, Kapazitäts- und Frequenzmessung sowie Diodentest und Durchgangsprüfung zur Verfügung.

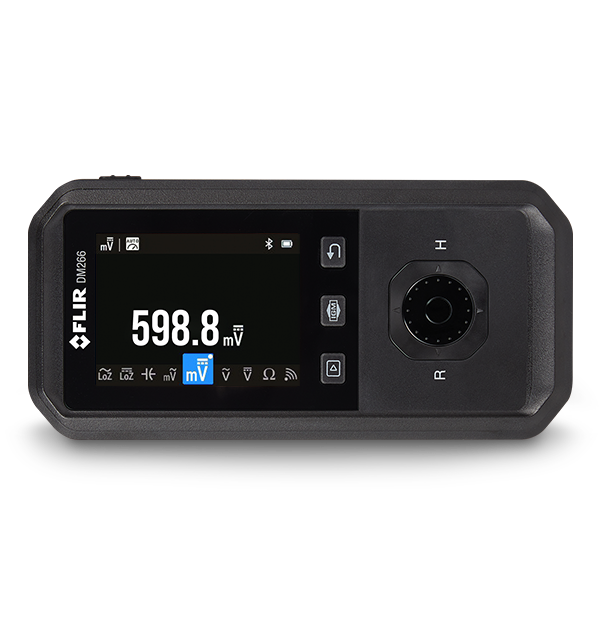

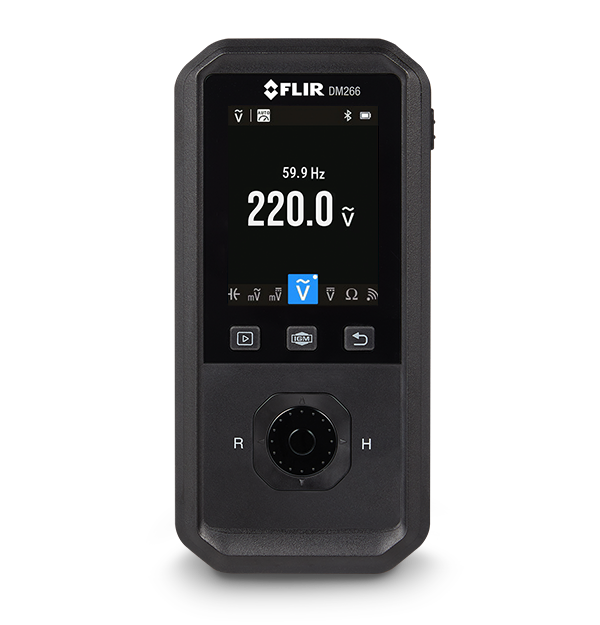

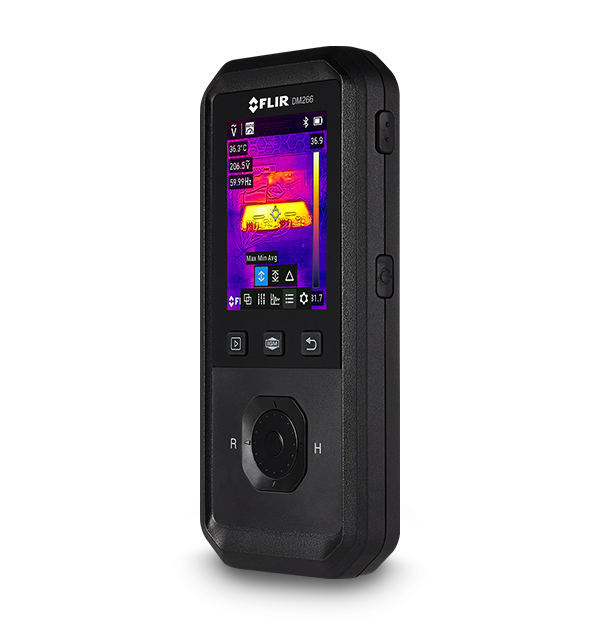

Der VFD-Modus ist auf Messungen an frequenzgeregelten Antrieben ausgelegt. Messwerte werden auf dem 3,2 Zoll großen IPS-Farbdisplay mit einem Anzeigeumfang von 6.000 Counts dargestellt.

Messwerte erfassen, ohne die Messspitzen neu anzusetzen

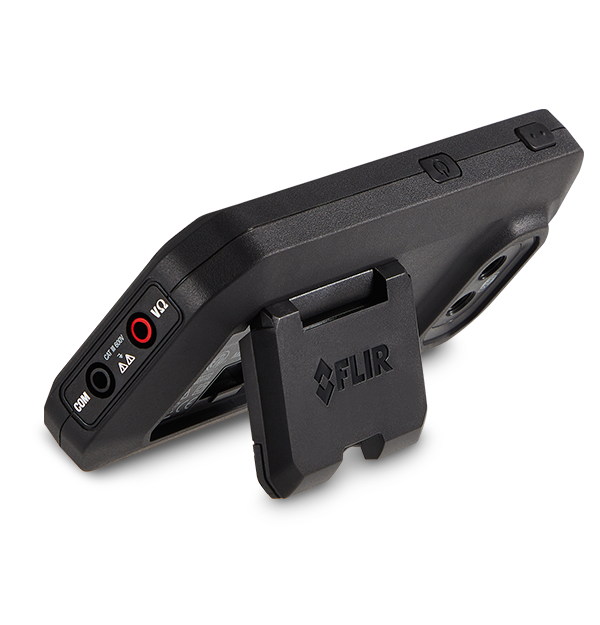

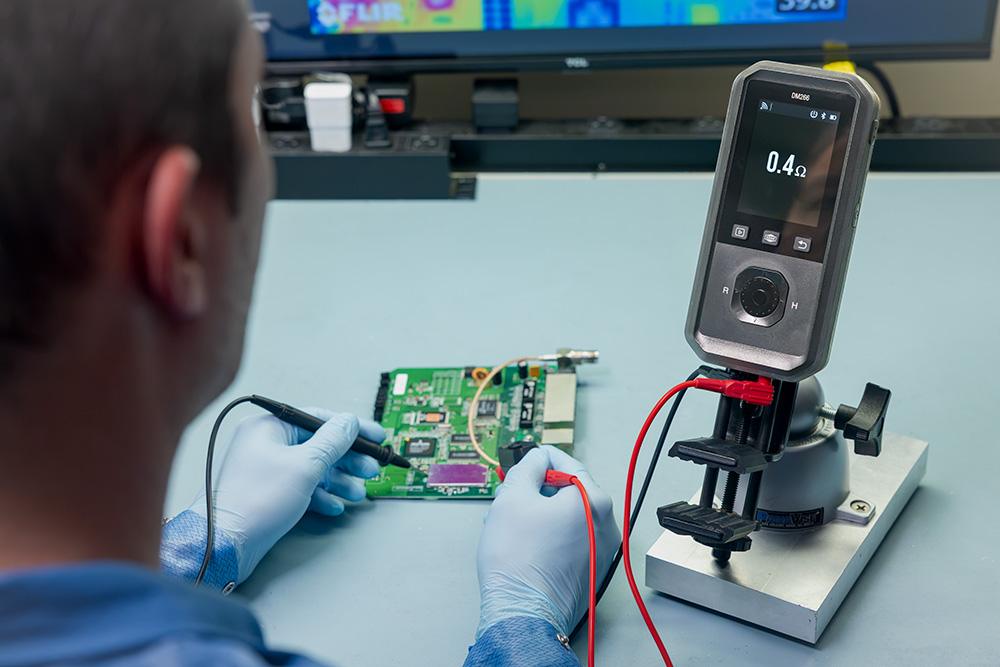

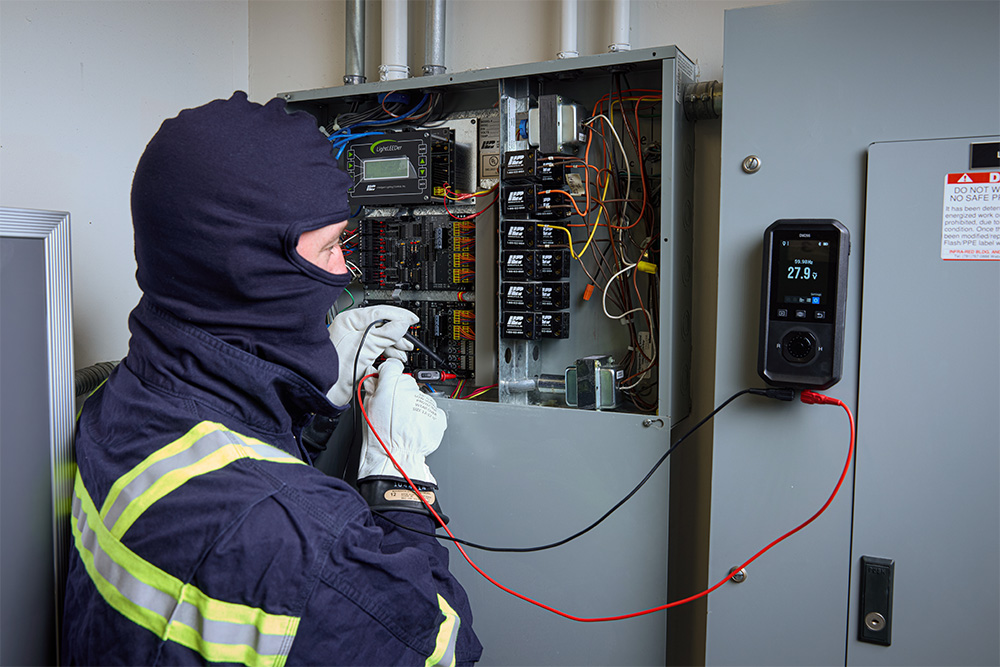

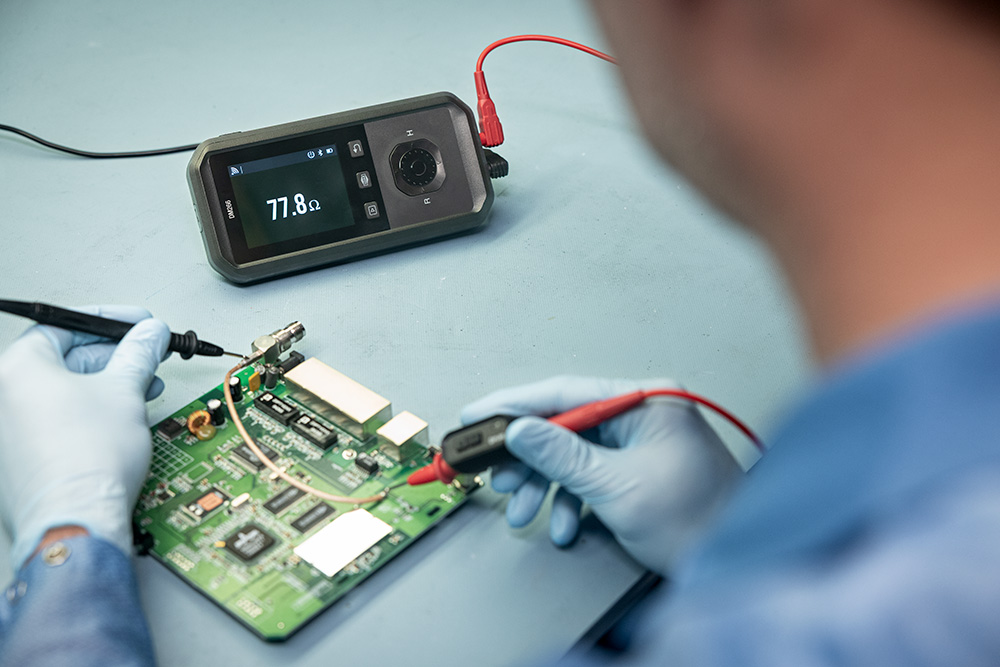

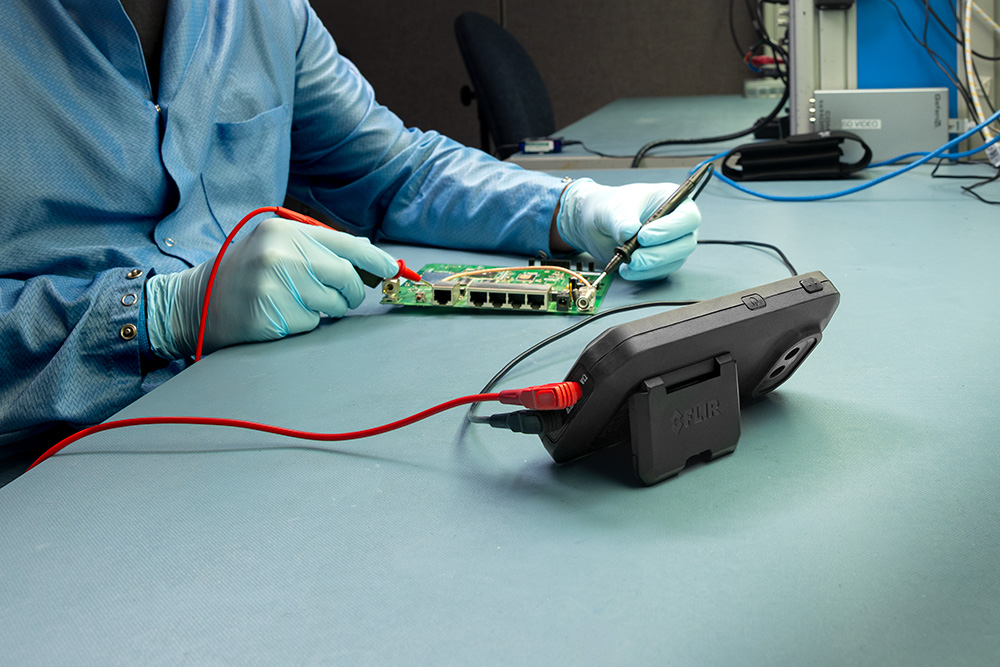

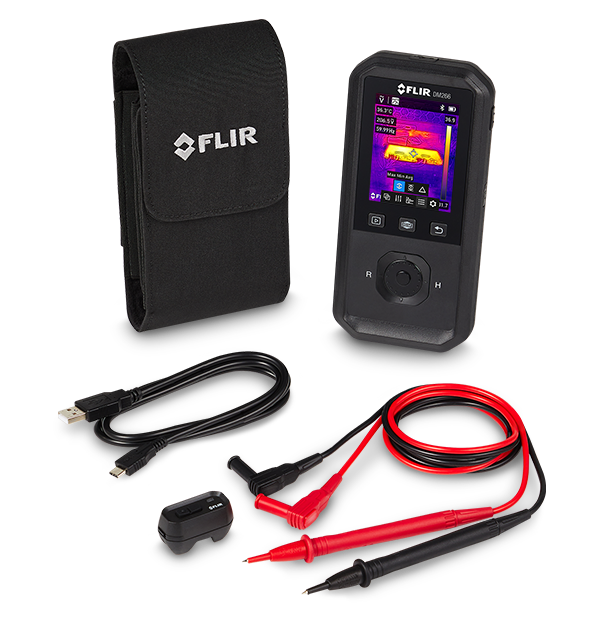

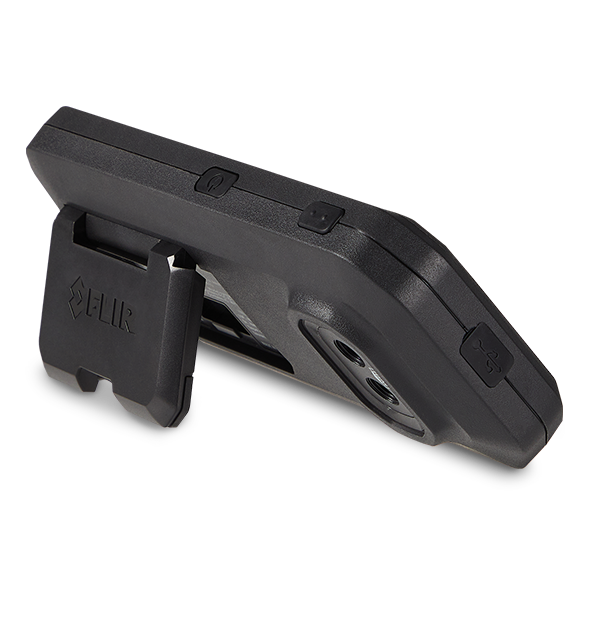

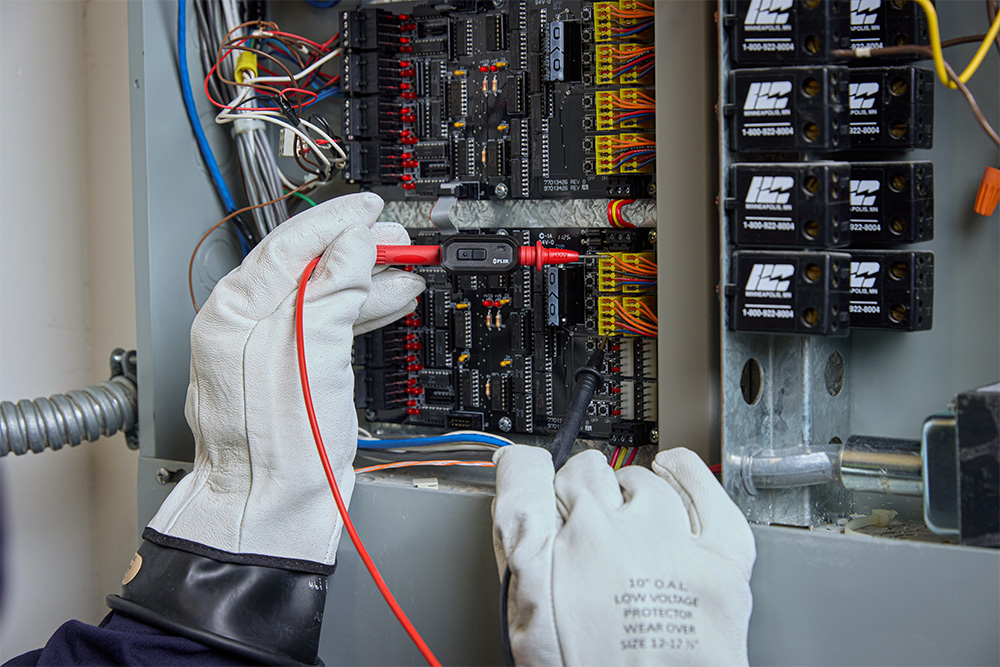

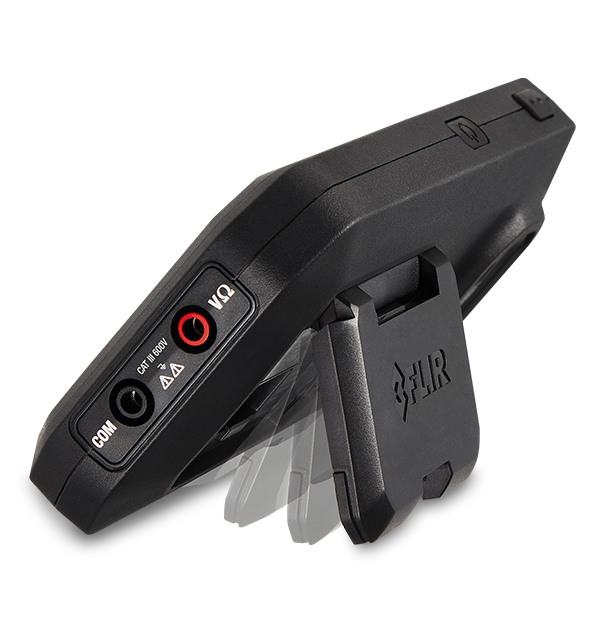

Mit der mitgelieferten TA93 Hold- und Snapshot-Fernbedienung lassen sich Messwerte halten oder Bilder aufnehmen, während die Messspitzen in Position bleiben. Das erleichtert Arbeiten in engen oder schwer erreichbaren Bereichen. Der integrierte Klappständer mit Magnethalterung ermöglicht zusätzlich einen freihändigen Einsatz.

Messdaten mit METERLiNK dokumentieren

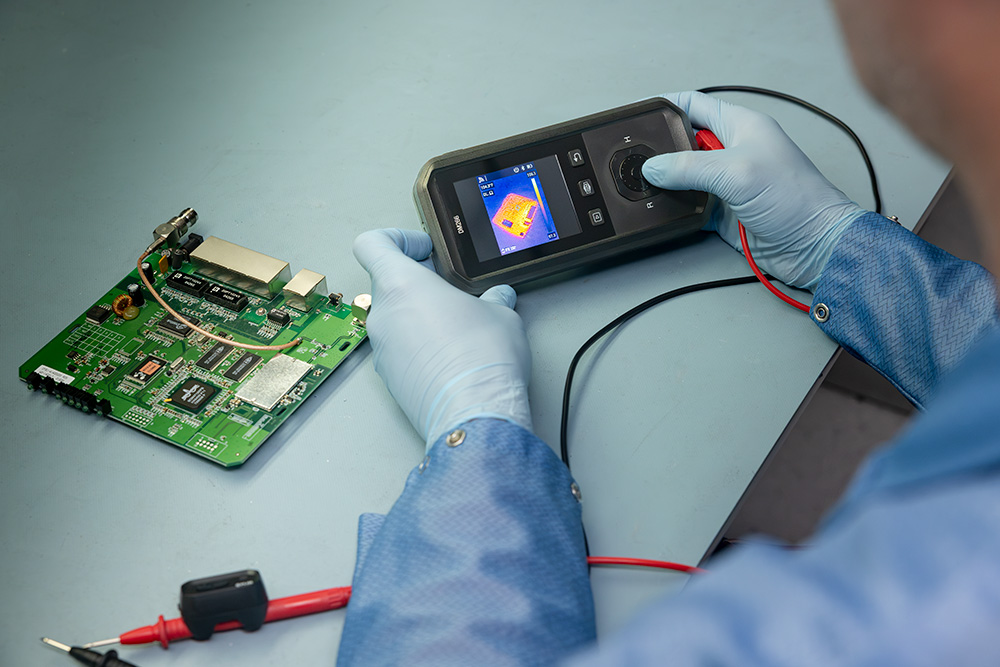

Über Bluetooth® BLE verbindet sich das DM266 mit der FLIR METERLiNK® App. Messwerte und Wärmebilder können drahtlos übertragen, verglichen und für die Dokumentation verwendet werden. Trends und Inspektionsergebnisse lassen sich dadurch direkt auf einem Mobilgerät prüfen und in Berichten zusammenfassen.

Das Gerät speichert laut Hersteller bis zu 40.000 Bilder sowie umfangreiche Messwertreihen. Das Aufzeichnungsintervall kann zwischen 1 und 99 Sekunden eingestellt werden.

Kompakt für Service und Instandhaltung

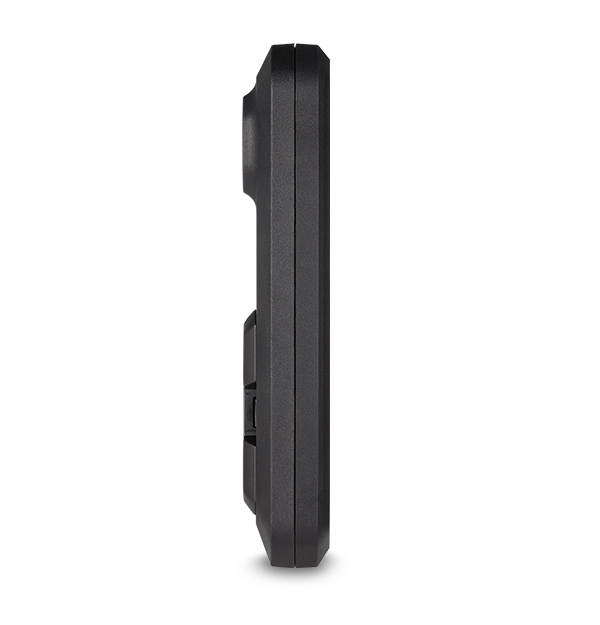

Mit Abmessungen von 168 × 87 × 31 mm und einem Gewicht von 299 g ist das FLIR DM266 für den mobilen Einsatz ausgelegt. Der wiederaufladbare Lithium-Polymer-Akku erreicht bis zu 12 Stunden Laufzeit im IGM-Modus und bis zu 16 Stunden im Multimeter-Modus.

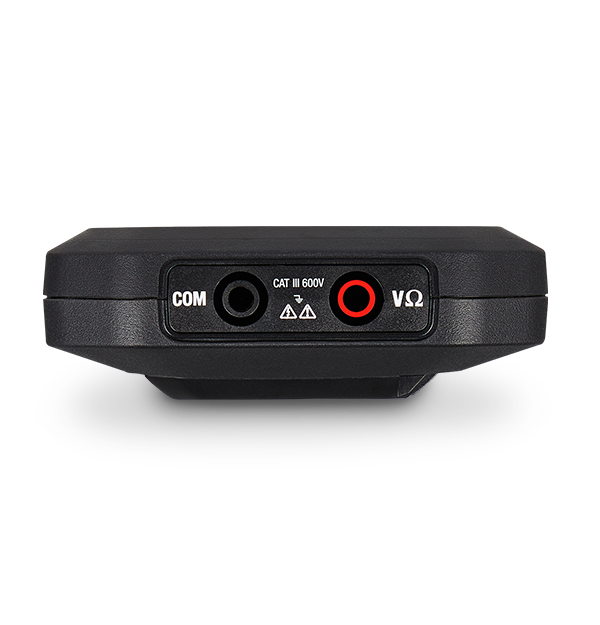

Die Sicherheitskategorie CAT III 600 V, der Falltest aus 2 m Höhe und die dreijährige eingeschränkte Herstellergarantie machen das Gerät zu einer praxistauglichen Lösung für Elektroservice, industrielle Instandhaltung, Gebäudetechnik und technische Fehlersuche.
