FLIR EV86-T2 Wallbox-Prüfgerät

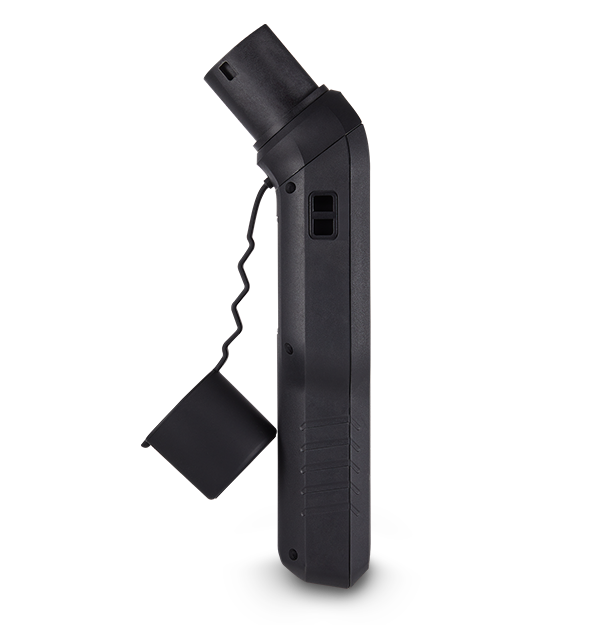

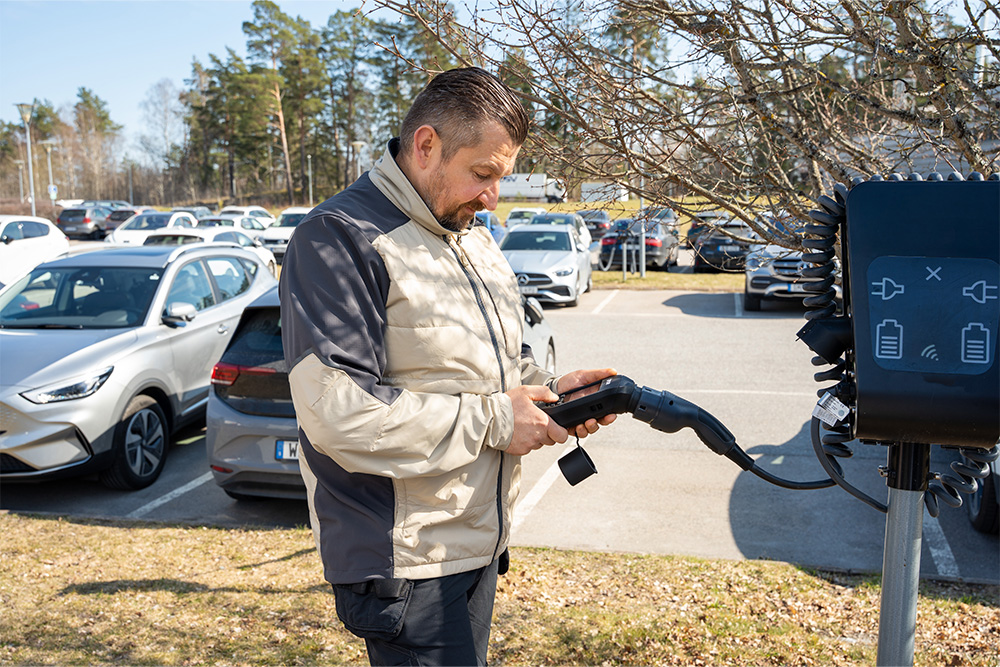

Das FLIR EV86-T2 Wallbox-Prüfgerät unterstützt Elektrofachkräfte bei der Inbetriebnahme, Wartung und Fehlersuche an AC-Ladestationen. Das mobile Analysegerät simuliert ein angeschlossenes Elektrofahrzeug und ermöglicht dadurch eine strukturierte Prüfung der Kommunikation, der elektrischen Anschlüsse und wichtiger Schutzfunktionen.

AC-Ladestationen systematisch überprüfen

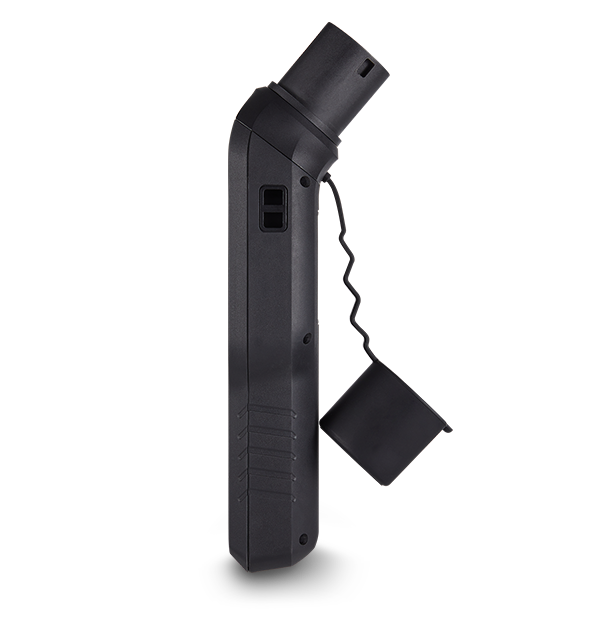

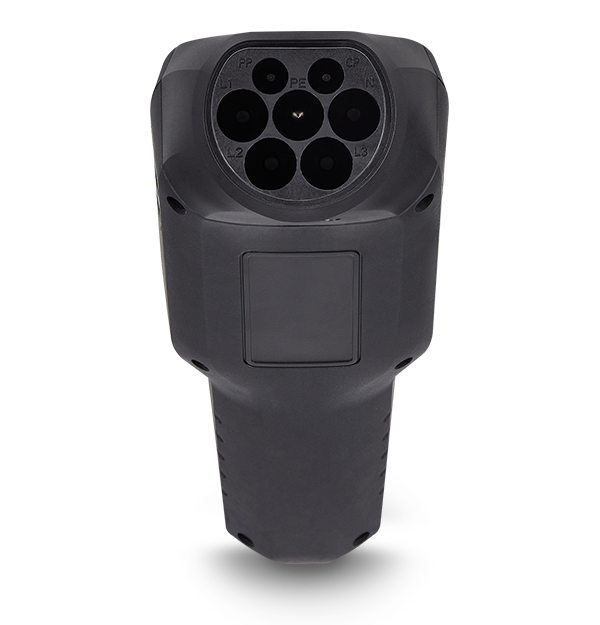

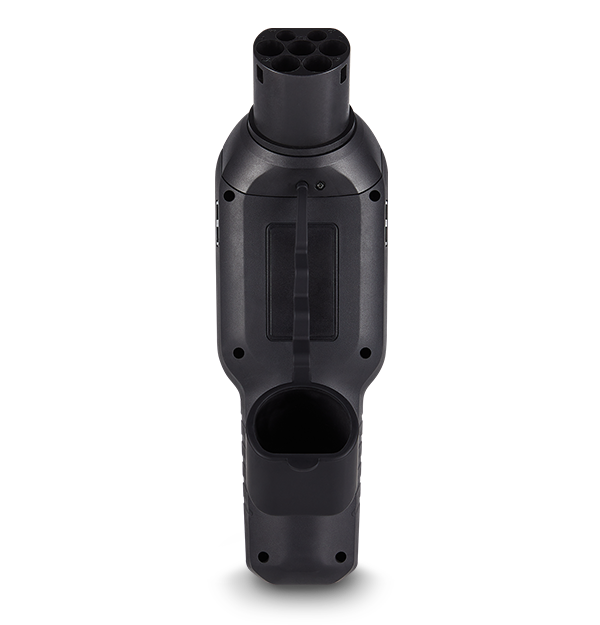

Über die integrierte Typ-2-Buchse nach IEC 62196-2 wird das EV86-T2 direkt mit der Ladestation verbunden. Der mitgelieferte Typ-1/NACS-Konverter erweitert die Kompatibilität für zusätzliche Ladeanschlüsse.

Das Prüfgerät unterstützt ein- und dreiphasige Ladestationen mit Spannungen bis 250 V einphasig beziehungsweise 230/440 V dreiphasig. Die vorhandenen Leiter und Phasen L1, L2, L3, PE und N werden übersichtlich angezeigt.

Fahrzeugzustände und Fehler simulieren

Mit der Control-Pilot- und Proximity-Pilot-Simulation lässt sich prüfen, wie eine Wallbox auf unterschiedliche Fahrzeug- und Verbindungszustände reagiert. Dazu gehören nicht verbunden, verbunden, verbunden mit Verriegelung sowie die Simulation des CP-Fehlerzustands E.

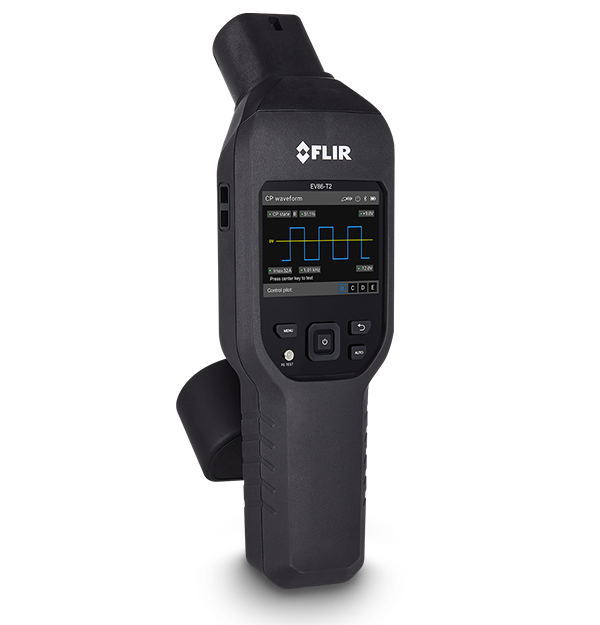

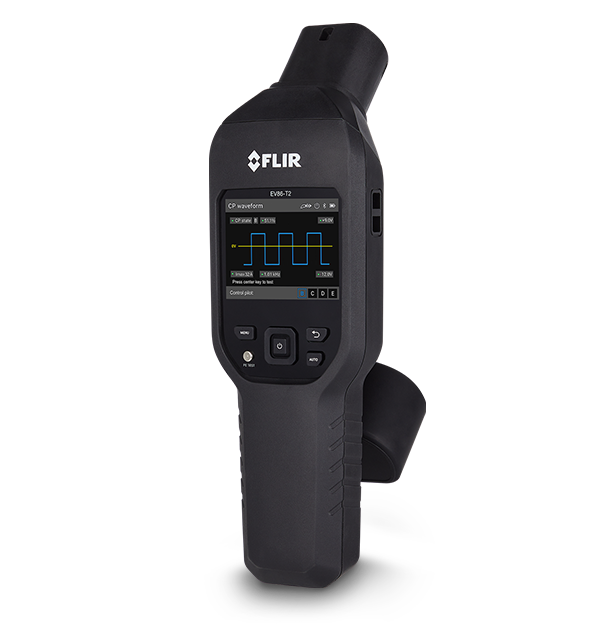

Die CP-Wellenformanalyse stellt wichtige Werte wie Spitzenspannung, Frequenz und Tastverhältnis direkt auf dem Display dar. Dadurch können Kommunikationsprobleme zwischen Fahrzeug und Ladeeinrichtung schneller eingegrenzt werden.

Schutzfunktionen vor und während der Prüfung kontrollieren

Vor dem eigentlichen Test überprüft das FLIR EV86-T2 den Schutzleiter und weist auf eine möglicherweise gefährliche Spannung zwischen PE-Leiter und Berührungssensor hin. Ergänzend stehen Schleifenimpedanzmessung, Phasenanzeige sowie RCD/CCID-Prüfungen für AC- und DC-Fehlerströme zur Verfügung.

Automatisierte Testsequenzen reduzieren manuelle Arbeitsschritte und liefern übersichtliche Bestanden-/Fehler-Ergebnisse. Das erleichtert wiederholbare Prüfabläufe bei Installation, Service und Wartung von Ladeinfrastruktur.

Ergebnisse mit METERLiNK dokumentieren

Über Bluetooth® BLE verbindet sich das EV86-T2 mit der FLIR METERLiNK® App. Messwerte und Prüfergebnisse können drahtlos übertragen, verwaltet und in mobilen Berichten zusammengefasst werden. Ergebnisse lassen sich dadurch direkt vor Ort dokumentieren und mit Kunden, Auftraggebern oder Kollegen teilen.

Für den mobilen Einsatz entwickelt

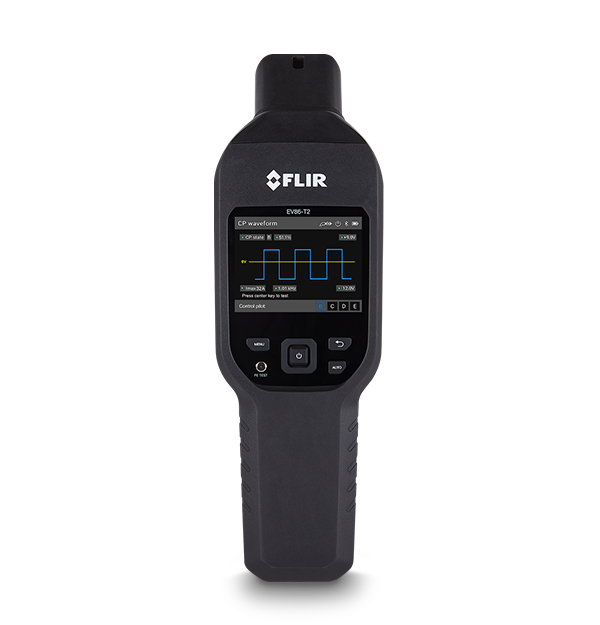

Das 3,5 Zoll große TFT-Farbdisplay stellt Messwerte, Prüfschritte und CP-Wellenformen übersichtlich dar. Der wiederaufladbare Akku ermöglicht bis zu 12 Stunden kontinuierlichen Betrieb.

Mit einem Gewicht von etwa 760 g, dem mitgelieferten Nackenband und der Tragetasche eignet sich das FLIR EV86-T2 für Servicetechniker, Elektroinstallateure, Betreiber von Ladeinfrastruktur und industrielle Instandhaltung.
