FLIR Axx: Weltweit erste Wärmebildkameras mit UL 2684-Listing

Ein Materiallager erwärmt sich an einer Stelle ungewöhnlich stark. Noch ist weder Rauch noch eine Flamme zu sehen. Wer die Temperaturentwicklung rechtzeitig bemerkt, kann die Ursache prüfen und eingreifen. Genau hier setzt die thermische Brandfrüherkennung mit fest installierten Wärmebildkameras an.

Für diese Technik meldet Teledyne FLIR einen Meilenstein: Die FLIR A40, A50 und A70 sind laut Hersteller die weltweit ersten Wärmebildkameras mit einem UL 2684-Listing. FLIR bezeichnet die A70 zudem als weltweit ersten UL-gelisteten Wärmebild-Frühbrandmelder. Was steckt dahinter, und welchen Nutzen hat das für Unternehmen in Deutschland?

Wie erkennt eine Wärmebildkamera eine Brandgefahr?

Eine gewöhnliche Kamera zeigt, wie ein Bereich aussieht. Eine Wärmebildkamera macht dagegen Temperaturunterschiede sichtbar. Sie misst die Infrarotstrahlung der Oberflächen in ihrem Sichtfeld. Eine ungewöhnlich heiße Stelle wird als sogenannter Hotspot erkennbar, auch wenn für das menschliche Auge noch nichts Auffälliges zu sehen ist.

Bei einer fest installierten Kamera geschieht das kontinuierlich. Für wichtige Bereiche, beispielsweise ein Förderband oder einen Lagerplatz, werden Messzonen und Alarmbedingungen festgelegt. Steigt die Temperatur dort über einen definierten Wert oder entwickelt sie sich auffällig, kann die Kamera eine Meldung an das Bedienpersonal oder ein angebundenes System ausgeben.

Das kann wertvolle Reaktionszeit schaffen. Voraussetzung ist, dass die Kamera den gefährdeten Bereich sehen kann: Wärme hinter einer geschlossenen Verkleidung oder tief im Inneren eines Materialhaufens misst sie nicht unmittelbar. Mehr zur Technik erklärt unser Ratgeber FLIR Early Fire Detection: Brandfrüherkennung mit Wärmebildkameras.

Was bedeutet das UL 2684-Listing?

UL 2684 ist ein Standard für bildbasierte und thermische Detektoren in Brandmeldeanlagen. Ein "Listing" bedeutet, dass ein Produkt nach den Anforderungen dieses Standards bewertet wurde. Das ist für die FLIR Axx-Serie ein wichtiger Schritt: In Brandmeldesystemen, die nach dem nordamerikanischen Regelwerk NFPA 72 geplant werden, können entsprechend gelistete Wärmebildkameras als Brandmelder berücksichtigt werden.

Der praktische Vorteil liegt in der frühen Information. Die Kameras überwachen Temperaturverteilungen innerhalb ihres Bildes. Bei passenden Anwendungen können sie eine gefährliche Erwärmung melden, bevor Rauch oder Flammen sichtbar werden. Eine solche Warnung hilft Mitarbeitenden, die Lage zu prüfen und die vorgesehenen Maßnahmen einzuleiten.

Wo ist thermische Brandfrüherkennung sinnvoll?

Besonders interessant ist die dauerhafte Überwachung dort, wo große Flächen, viele Anlagen oder brandgefährdete Materialien im Blick bleiben müssen:

• Recycling- und Abfallbetriebe: Angelieferte Materialien, Lagerbereiche und Förderstrecken können sich örtlich erwärmen. Unser Beitrag zur Brandfrüherkennung in Recyclinganlagen zeigt typische Risiken und Überwachungsaufgaben.
• Lager und Logistik: Eine Kamera kann einsehbare Waren- oder Materialbereiche kontinuierlich auf auffällige Temperaturen prüfen.
• Produktion und Energieversorgung: Frei sichtbare Anlagenteile können überwacht werden, wenn eine Überhitzung auf einen technischen Fehler hinweisen könnte.

Welche Bereiche eine Kamera zuverlässig erfasst, hängt von ihrer Position, der Optik, dem Messabstand und der Größe eines möglichen Hotspots ab. Das sollte vor der Installation für den konkreten Standort geprüft werden.

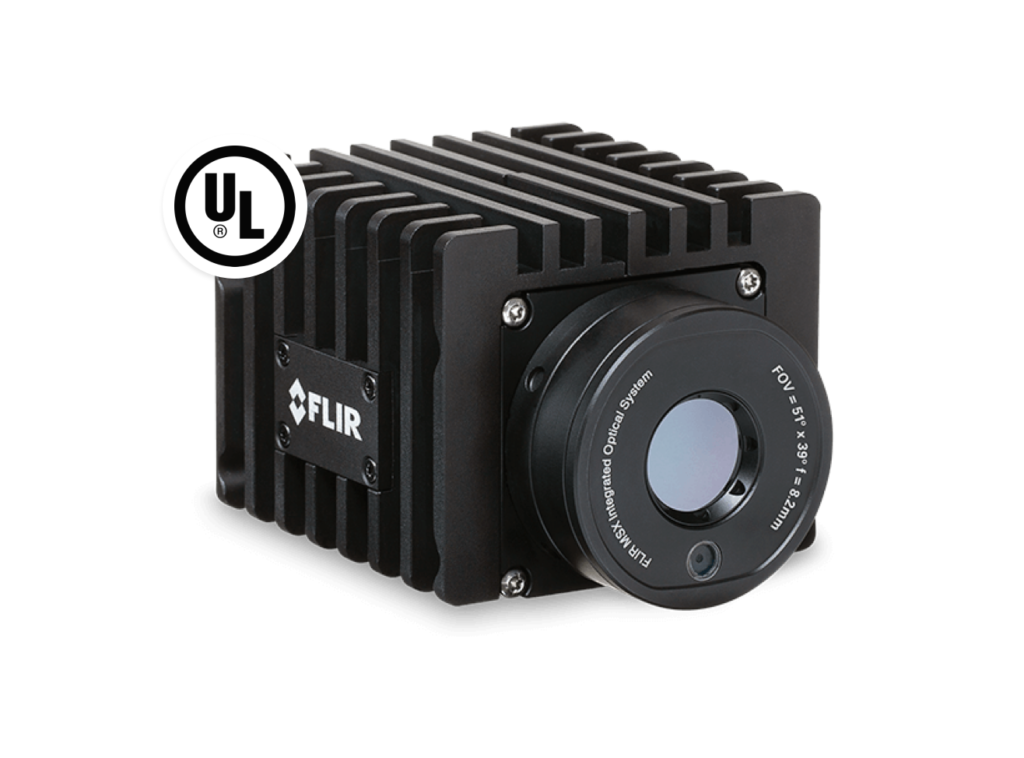

FLIR A40, A50 und A70: Welche Kamera passt?

Die drei Modelle gehören zur kompakten FLIR Axx-Serie. Sie unterscheiden sich unter anderem darin, aus wie vielen Messpunkten ihr Wärmebild besteht. Mehr Pixel können helfen, kleinere Details innerhalb eines überwachten Bereichs zu erkennen. Die passende Optik und der Abstand zum Messobjekt bleiben dabei ebenso wichtig.

Modell	Thermische Auflösung	Einordnung
FLIR A40 Advanced Smart Sensor	320 × 240 Pixel	Kompakter Einstieg für klar definierte Überwachungsbereiche
FLIR A50 Advanced Smart Sensor	464 × 348 Pixel	Mehr Bilddetails für anspruchsvollere Überwachungsaufgaben
FLIR A70 Advanced Smart Sensor	640 × 480 Pixel	Höchste Detailtiefe innerhalb dieser drei Modelle

Die Smart-Sensor-Varianten können Temperaturen direkt in der Kamera auswerten und bei erfüllten Alarmbedingungen eine Meldung ausgeben. Für die A70 beschreibt FLIR unter anderem bis zu 20 definierbare Überwachungsbereiche sowie verschiedene Kriterien für die Alarmauslösung.

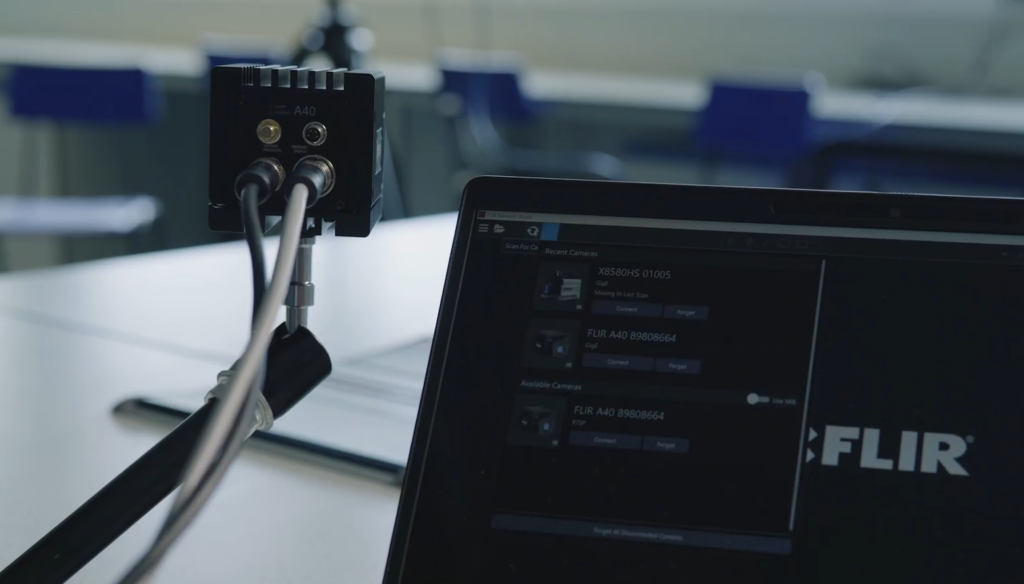

A50 und A70 sind bei TOPA zusätzlich als Image Streaming erhältlich. Bei dieser Variante werden Bild- und Messdaten für eine Auswertung durch externe Software bereitgestellt. Den Unterschied erklären wir im Vergleich Smart Sensor oder Image Streaming.

Früh erkennen und gezielt reagieren

Eine Wärmebildkamera verhindert einen Brand nicht von allein. Sie kann aber eine entscheidende Information liefern: Wo entsteht gerade ungewöhnliche Wärme? Wird daraus frühzeitig eine verständliche Meldung an die richtigen Personen, bleibt mehr Zeit für eine gezielte Reaktion.

TOPA unterstützt Sie bei der Auswahl einer passenden FLIR Kamera, der Optik und der technischen Einbindung. Ausgangspunkt sind immer der zu überwachende Bereich und die Frage, welche Auffälligkeit erkannt und wie darauf reagiert werden soll. Einen Überblick über die Modelle bietet die FLIR Axx-Serie bei TOPA.
