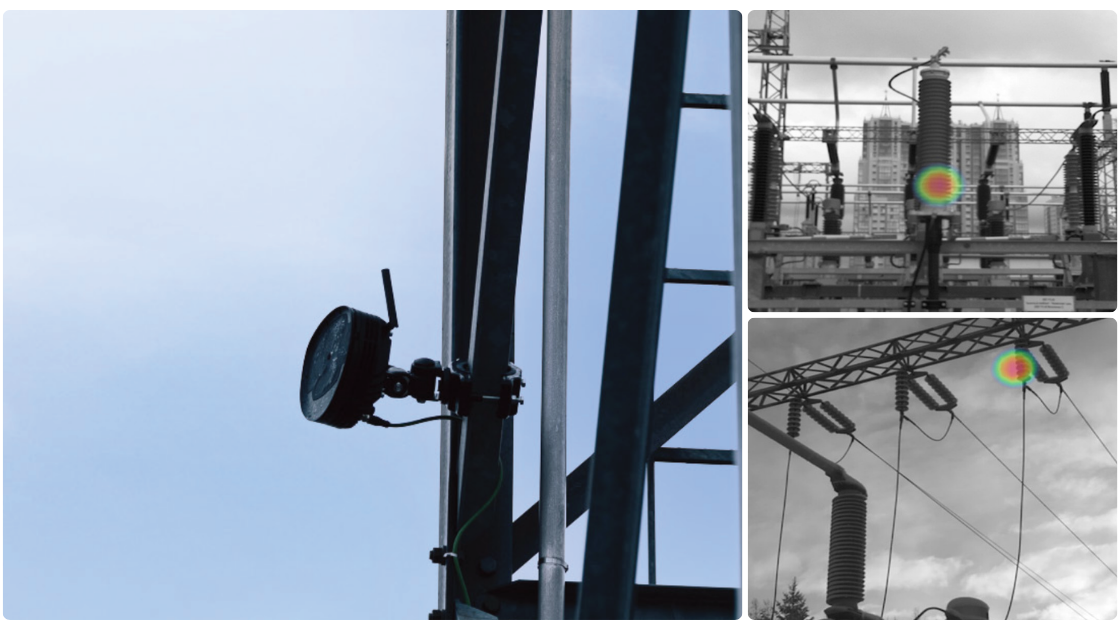

FLIR Si2a-PD: Stationäre Teilentladungserkennung rund um die Uhr

Teilentladungen gehören zu den kritischen Frühindikatoren für Isolationsprobleme in elektrischen Mittel- und Hochspannungsanlagen. Werden sie zu spät erkannt, können ungeplante Ausfälle, Sicherheitsrisiken, Folgeschäden und hohe Stillstandskosten entstehen. Besonders herausfordernd ist dabei, dass Teilentladungen nicht immer konstant auftreten. Viele Ereignisse sind intermittierend, lastabhängig oder treten nur in bestimmten Betriebszuständen auf.

Mit der FLIR Si2a-PD bringt FLIR eine stationäre Akustik-Bildgebungskamera auf den Markt, die genau für diese Herausforderung entwickelt wurde. Sie überwacht elektrische Anlagen kontinuierlich und erkennt akustische Signaturen von Teilentladungen, Corona und Lichtbögen, bevor sich Fehler weiterentwickeln.

Von der punktuellen Inspektion zur permanenten Überwachung

Handgeführte akustische Kameras sind bewährte Werkzeuge für Inspektionen vor Ort. Sie eignen sich besonders für regelmäßige Prüfungen, Fehlersuche und gezielte Zustandsbewertungen. In vielen Anlagen reicht eine punktuelle Inspektion jedoch nicht aus, wenn Fehler nur kurzzeitig oder unter bestimmten Lastbedingungen auftreten.

Die FLIR Si2a-PD verfolgt deshalb einen anderen Ansatz. Sie wird fest installiert und überwacht definierte Anlagenbereiche permanent. Dadurch können auch Ereignisse erkannt werden, die außerhalb klassischer Inspektionsfenster auftreten. Für Betreiber kritischer Infrastruktur bedeutet das mehr Transparenz über den Zustand ihrer Assets und eine frühere Reaktion auf potenzielle Risiken.

Entwickelt für Mittel- und Hochspannungsumgebungen

Die FLIR Si2a-PD richtet sich an Energieversorger, Netzbetreiber und Industrieunternehmen, die Mittel- und Hochspannungsanlagen betreiben. Typische Anwendungen sind Umspannwerke, Schaltanlagen, Transformatoren, gasisolierte Schaltanlagen, Kabelverbindungen, Kabelendverschlüsse, Freileitungsinfrastruktur und kritische Energieverteilungen.

In industriellen Umgebungen eignet sich die Kamera für Anlagen mit hoher elektrischer Verfügbarkeit, etwa Schaltanlagen, Motoren, Generatoren, Energiespeicherstandorte und weitere kritische Verteilungen. Ziel ist die frühzeitige Erkennung von Teilentladungen und elektrischen Anomalien, bevor daraus ungeplante Stillstände oder Sicherheitsprobleme entstehen.

Akustische Bildgebung mit automatischer Bewertung

Die Kamera nutzt 124 rauscharme MEMS-Mikrofone und visualisiert akustische Ereignisse in Echtzeit. Die Bandbreite von 2 bis 130 kHz ist auf relevante akustische Signaturen ausgelegt. Die Si2a-PD erkennt und klassifiziert unterschiedliche Teilentladungsarten, darunter Oberflächenentladung, interne Entladung, positive und negative Corona sowie Floating Discharge.

Ein wichtiger Bestandteil ist die automatische PRPD-Mustererkennung. Ergänzt wird sie durch eine KI-basierte Schweregradbewertung, die den Zustand besser einordnet und empfohlene Maßnahmen unterstützt. Dadurch sinkt der Interpretationsaufwand für Anwender, während Entscheidungen schneller und nachvollziehbarer getroffen werden können.

Robuste Installation für anspruchsvolle Umgebungen

Die FLIR Si2a-PD ist für den dauerhaften Einsatz ausgelegt. Das Gehäuse ist nach IP66 geschützt und damit für anspruchsvolle Außen- und Industrieumgebungen geeignet. Die Kamera arbeitet in einem Temperaturbereich von -20 C bis 50 C.

Für die feste Installation steht eine VESA-kompatible Montage zur Verfügung. Dadurch lässt sich die Kamera flexibel an Anlagen, Masten oder Halterungen montieren. Die Stromversorgung erfolgt über PoE+, die Kamera ist je nach Modell zusätzlich mit Wi-Fi nutzbar.

Integration in Assetlink und bestehende Systeme

Ein zentraler Vorteil der Si2a-PD ist die Integration in bestehende Monitoring- und Asset-Management-Umgebungen. Die Kamera ist mit FLIR Assetlink kompatibel. Dort können akustische Ereignisse assetbezogen gesammelt, dokumentiert und ausgewertet werden.

Zusätzlich kann die Kamera als eigenständiges System über einen lokalen webbasierten Konfigurator verwendet werden. Über diesen lassen sich der Kamerafeed anzeigen, Monitoring-Zonen definieren, Alarmschwellen setzen und Snapshots exportieren. Für die Systemintegration unterstützt die Kamera unter anderem TCP/IP, RTSP, MQTT, SMTP, FTP, digitale Ein- und Ausgänge sowie einen 4-20-mA-Stromschleifen-Ausgang.

Damit lässt sich die Si2a-PD sowohl in moderne Asset-Management-Konzepte als auch in bestehende Alarm- und Leitsystemumgebungen integrieren.

Warum permanente Teilentladungserkennung relevant ist

Elektrische Fehler kündigen sich häufig früh an. Teilentladungen können auf Isolationsabbau, Feuchtigkeit, Kontamination, mechanische Beanspruchung oder andere Alterungs- und Belastungsmechanismen hinweisen. Werden diese Signale früh erkannt, können Wartungsmaßnahmen besser geplant und Risiken reduziert werden.

Die permanente Überwachung bietet dabei mehrere Vorteile:

• Intermittierende Fehler werden auch außerhalb geplanter Inspektionen erfasst
• Alarmschwellen ermöglichen frühzeitige Benachrichtigung bei auffälligen Ereignissen
• Ereignisse können assetbezogen dokumentiert und historisch bewertet werden
• Wartungsentscheidungen lassen sich stärker datenbasiert treffen
• Unnötige Vor-Ort-Einsätze können reduziert werden
• Kritische Anlagenbereiche lassen sich standardisiert überwachen

Für skalierbares Condition Monitoring

Die FLIR Si2a-PD ist nicht nur für einzelne Installationen interessant, sondern auch für den unternehmensweiten Einsatz an mehreren Standorten. Durch standardisierte Montage, Fernzugriff, Ereignislogik und Integration in Assetlink können Betreiber ihre Zustandsüberwachung skalieren und systematisieren.

Gerade für Energieversorger, Netzbetreiber und industrielle Betreiber kritischer Infrastruktur ist das ein wichtiger Schritt: weg von rein periodischen Prüfungen, hin zu kontinuierlicher Zustandsüberwachung mit automatischer Ereigniserkennung.

Fazit

Die FLIR Si2a-PD erweitert die Möglichkeiten der akustischen Teilentladungserkennung um eine stationäre 24/7-Lösung. Sie erkennt, lokalisiert, klassifiziert und bewertet Teilentladungen, Corona und Lichtbögen in Mittel- und Hochspannungsumgebungen und ist für permanente Installationen in anspruchsvollen Umgebungen ausgelegt.

Mit IP66-Schutz, PoE+, optionaler Wi-Fi-Konnektivität, Assetlink-Kompatibilität, Web-Konfigurator und umfangreichen Schnittstellen bietet die Si2a-PD eine moderne Grundlage für skalierbares Condition Monitoring elektrischer Anlagen. Für Betreiber kritischer Infrastruktur kann sie helfen, Risiken früher sichtbar zu machen, Ausfälle zu reduzieren und Wartungsentscheidungen fundierter zu treffen.
