Professionelle Thermografie erfordert mehr als eine leistungsfähige Wärmebildkamera. Für zuverlässige Messungen benötigen Thermografen passende Objektive, korrekte Messparameter, geeignete Analysesoftware und fundiertes Fachwissen.
Digitale Rechner, Auswahlhilfen, Schulungen und standardisierte Arbeitsabläufe erleichtern die Vorbereitung und helfen dabei, Wärmebilder nachvollziehbar auszuwerten. Diese Übersicht bündelt wichtige Ressourcen für Thermografen und zeigt, welche Hilfsmittel sich für unterschiedliche Aufgaben eignen.
Welche Tools sind für Thermografen nützlich?
Nicht jedes Werkzeug wird für jede Anwendung benötigt. Eine Gebäudethermografie stellt andere Anforderungen als die Inspektion einer elektrischen Anlage, die Überwachung eines industriellen Prozesses oder eine Messung in Forschung und Entwicklung.
Sinnvoll ist deshalb eine Kombination aus Werkzeugen für vier Bereiche:
- Auswahl und Planung
- Vorbereitung und Aufnahme
- Analyse und Dokumentation
- Wartung und Qualitätssicherung
Tools zur Auswahl der passenden Wärmebildkamera
Die Auswahl sollte nicht allein anhand der IR-Auflösung oder des Preises erfolgen. Entscheidend sind unter anderem Messabstand, Größe des Messobjekts, Temperaturbereich, thermische Empfindlichkeit, Objektiv und gewünschter Arbeitsablauf.
Folgende TOPA-Ressourcen unterstützen bei der Vorauswahl:
- Wärmebildkamera-Finder: Hilft dabei, eine geeignete Geräteklasse anhand der Anwendung einzugrenzen.
- FLIR Wärmebildkamera-Vergleich: Stellt wichtige technische Eigenschaften und typische Einsatzbereiche gegenüber.
- Technische Daten von Wärmebildkameras richtig verstehen: Erklärt Begriffe wie IR-Auflösung, NETD, Messbereich, Bildfrequenz und Fokus.
- FLIR Wärmebildkamera konfigurieren: Bezieht Kamera, Objektiv, Software und Service in die Auswahl ein.
- Wärmebildkamera vor dem Kauf testen: Zeigt, wie sich ein System unter realistischen Bedingungen beurteilen lässt.
Eine praktische Erprobung ist besonders sinnvoll, wenn kleine Bauteile, große Messabstände, schwer zugängliche Anlagen oder geringe Temperaturunterschiede eine Rolle spielen.
Rechner für Messabstand, Objektiv und Messfleck
Ein Bauteil kann im Wärmebild sichtbar sein, ohne ausreichend groß für eine zuverlässige Temperaturmessung dargestellt zu werden. Der Messabstand muss deshalb gemeinsam mit Auflösung und Objektiv betrachtet werden.
Der Objektiv- und Messfleck-Rechner für Wärmebildkameras unterstützt bei folgenden Fragen:
- Wie groß ist das Sichtfeld in einem bestimmten Abstand?
- Welche Fläche wird von einem einzelnen Detektorpixel erfasst?
- Ist das relevante Messobjekt ausreichend groß?
- Wird ein Weitwinkel-, Standard- oder Teleobjektiv benötigt?
- Aus welcher Entfernung lässt sich ein kleines Bauteil noch messen?
Der Rechner ist besonders hilfreich bei elektrischen Anlagen, Freileitungen, Photovoltaikmodulen, hoch gelegenen Betriebsmitteln und stationären Überwachungssystemen.
Emissionsgradtabelle und Assistent
Der Emissionsgrad beeinflusst die berechnete Oberflächentemperatur. Besonders bei blanken oder glänzenden Metallen können falsche Einstellungen zu erheblichen Messabweichungen führen.
Die Emissionsgradtabelle mit Assistent bietet Richtwerte für unterschiedliche Materialien und Oberflächen.
Dabei ist zu beachten:
- Tabellenwerte sind Ausgangswerte, keine universell gültigen Konstanten.
- Lackierung, Oxidation, Rauheit und Verschmutzung verändern den Emissionsgrad.
- Bei niedrigen Emissionsgraden gewinnt reflektierte Strahlung an Bedeutung.
- Für anspruchsvolle Messungen kann eine Referenzfläche mit bekanntem Emissionsgrad erforderlich sein.
- Referenzmaterial darf nur eingesetzt werden, wenn Oberfläche und Arbeitssituation dies sicher erlauben.

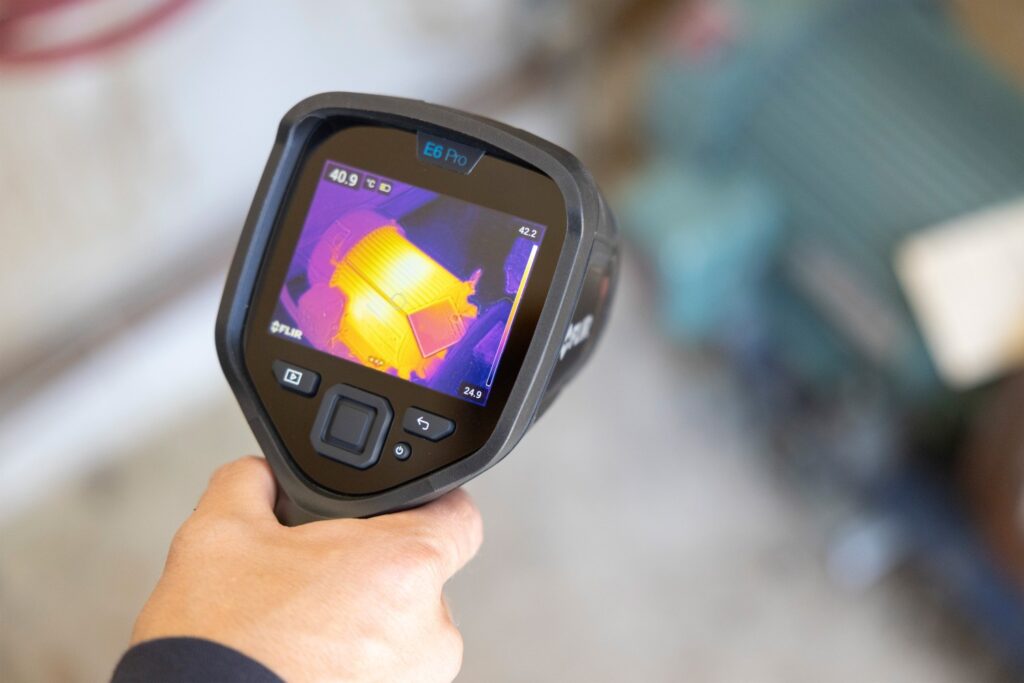

Praktische Ausrüstung für den Einsatz vor Ort
Neben der Kamera können weitere Hilfsmittel die Messung verbessern:
- Passendes Wechselobjektiv
- Stativ für längere Messreihen
- Ersatzakku und zusätzliche Speicherkarte
- Geeignetes Material mit bekanntem Emissionsgrad
- Reinigungsausrüstung für die Optik
- Notiz- oder Dokumentationssystem
- Sichtkamera oder integrierte Digitalkamera
- Strom-, Feuchte- oder andere ergänzende Messgeräte
- Geeignete persönliche Schutzausrüstung
- IR-Fenster für geschlossene elektrische Anlagen
Welche Ausstattung erforderlich ist, hängt von der Anwendung und der betrieblichen Gefährdungsbeurteilung ab.
Software für Analyse und Dokumentation
Radiometrische Wärmebilder enthalten mehr Informationen als ein gewöhnliches Bild. Mit geeigneter Software lassen sich Messparameter anpassen, Temperaturbereiche untersuchen, Berichte erstellen und größere Bildmengen verwalten.

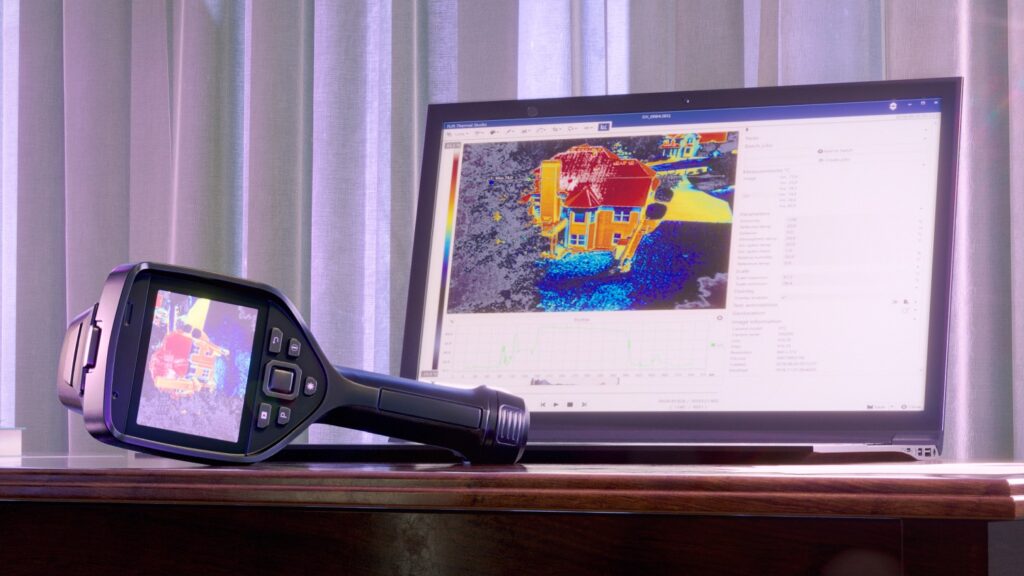

FLIR Thermal Studio
FLIR Thermal Studio richtet sich vor allem an Anwender aus Instandhaltung, Gebäudethermografie, Elektroprüfung und Service.
Je nach Version stehen unter anderem folgende Funktionen zur Verfügung:
- Radiometrische Analyse von Wärmebildern und Videos
- Messpunkte, Bereiche und Temperaturprofile
- Anpassung von Palette, Level und Span
- Verarbeitung größerer Bildmengen
- Vorlagen für Thermografieberichte
- Automatisierte Berichterstellung
- Unterstützung strukturierter Inspektionsrouten
Die Software eignet sich besonders, wenn regelmäßig Inspektionen ausgewertet und einheitliche Berichte erstellt werden sollen.
FLIR Ignite
FLIR Ignite ermöglicht bei kompatiblen Wärmebildkameras die cloudbasierte Speicherung und Weitergabe von Aufnahmen.
Das kann sinnvoll sein, wenn Wärmebilder bereits während eines Außeneinsatzes gesichert, an Kollegen weitergegeben oder anschließend auf einem anderen Gerät bearbeitet werden sollen.
Vor der Nutzung sollten betriebliche Anforderungen an Datenschutz, Cloudspeicherung und Zugriffsrechte geprüft werden.
FLIR Route Creator
Der FLIR Route Creator unterstützt bei wiederkehrenden Inspektionen. Messstellen können in einer festgelegten Reihenfolge organisiert und mit Referenzbildern oder weiteren Informationen ergänzt werden.
Dadurch wird es einfacher:
- Keine vorgesehenen Messstellen auszulassen
- Wiederholungsmessungen vergleichbar aufzunehmen
- Neue Mitarbeiter in bestehende Prüfabläufe einzuarbeiten
- Aufnahmen den richtigen Anlagen zuzuordnen
- Entwicklungen über längere Zeiträume zu verfolgen
FLIR AssetLink
FLIR AssetLink verbindet Anlagenkennzeichnungen mit den zugehörigen Inspektionsdaten. Über QR-Codes lassen sich Betriebsmittel identifizieren und Aufnahmen strukturiert zuordnen.
Das reduziert den Aufwand bei der späteren Sortierung und verhindert, dass Wärmebilder versehentlich dem falschen Bauteil zugewiesen werden.
FLIR Research Studio
Für Forschung, Entwicklung und anspruchsvolle thermische Messreihen steht FLIR Research Studio zur Verfügung.
Die Software eignet sich unter anderem für:
- Aufzeichnung radiometrischer Sequenzen
- Auswertung zeitlicher Temperaturverläufe
- Gleichzeitige Nutzung mehrerer Kameras
- Diagramme und Messbereiche
- Thermische Versuche und Laboranwendungen
- Export von Messdaten zur weiteren Verarbeitung
Downloads, Updates und Handbücher
Aktuelle Programme, Firmware, Softwarehinweise und weitere Hilfsmittel finden Sie im TOPA Downloadbereich. Dort stehen Ressourcen für Analyse, Berichterstellung, Forschung und Systemintegration zur Verfügung.
Ergänzend bietet TOPA eine Übersicht mit Handbüchern und technischen Dokumentationen. Vor wichtigen Einsätzen sollte geprüft werden, ob Kamera und Software auf einem geeigneten Versionsstand sind.
Wo finden Thermografen Schulungen und Weiterbildungen?
Eine Wärmebildkamera lässt sich vergleichsweise schnell bedienen. Die richtige Bewertung eines Thermogramms erfordert jedoch Kenntnisse über Infrarotstrahlung, Wärmeübertragung, Emissionsgrad, Reflexionen, Messunsicherheit und die jeweilige Anwendung.
TOPA bündelt Thermografie-Schulungen, Zertifizierungen und aktuelle Termine in einer gemeinsamen Übersicht. Das Angebot umfasst Praxisschulungen, ITC-Kurse, Zertifizierungen und individuelle InHouse-Schulungen.
Welche Schulung passt zum Kenntnisstand?
| Kenntnisstand oder Ziel | Geeigneter Schulungsweg |
|---|---|
| Einstieg in die Thermografie | Einführungskurs oder ITC Thermografie BASIC |
| Praktischer Einsatz im Unternehmen | TOPA Tagesschulung oder InHouse-Schulung |
| Elektrische Anlagen untersuchen | ITC Elektrothermografie BASIC |
| Professionelle Thermografie aufbauen | ITC Kategorie 1 |
| Komplexe Analysen und Programme betreuen | ITC Kategorie 2 |
| Personalqualifizierung für zerstörungsfreie Prüfung | Qualifizierung nach DIN EN ISO 9712 |
| Firmenspezifische Messaufgaben bearbeiten | Individuelle InHouse-Schulung |
Grundlagenschulungen und Anwendungskurse
Die ITC Thermografie-Schulungen und Fachkurse vermitteln Grundlagen und anwendungsbezogenes Wissen.
Dazu gehören beispielsweise:
- Einführung in die Thermografie
- ITC Thermografie BASIC
- ITC Elektrothermografie BASIC
- ITC Photovoltaik BASIC
- Einführung in FLIR Thermal Studio
Solche Kurse eignen sich für Anwender, die Wärmebildkameras sicherer bedienen und typische Einflüsse auf die Messung besser verstehen möchten.
ITC Kategorie 1 und Kategorie 2
Die ITC Thermografie-Zertifizierungen richten sich an professionelle Anwender.
Die ITC Kategorie 1 Zertifizierung vermittelt unter anderem physikalische Grundlagen, Kamerabedienung, Messmethoden, Fehlererkennung und Berichtserstellung. Sie basiert auf den Anforderungen der ISO 18436-7.
Die ITC Kategorie 2 Zertifizierung vertieft die Kenntnisse und richtet sich an Anwender, die komplexere Messungen bewerten oder Thermografieprogramme eigenständig betreuen.
TOPA Praxisschulungen und InHouse-Schulungen
TOPA Praxisschulungen konzentrieren sich auf die Anwendung im Arbeitsalltag. Für Unternehmen mit mehreren Anwendern oder speziellen Anlagen kann eine Thermografie Intensiv InHouse-Schulung sinnvoll sein.
Mögliche Vorteile:
- Schulung an eigenen Anlagen und Bauteilen
- Berücksichtigung vorhandener Wärmebildkameras
- Gemeinsame Entwicklung einheitlicher Messabläufe
- Direkter Bezug zu betrieblichen Fragestellungen
- Weniger Reiseaufwand für größere Gruppen
ITC oder DIN EN ISO 9712?
ITC-Zertifizierungen und Qualifizierungen nach DIN EN ISO 9712 verfolgen unterschiedliche Ziele.
ITC Kategorie 1 und Kategorie 2 orientieren sich an ISO 18436-7 und sind breit auf professionelle Thermografie und Zustandsüberwachung ausgerichtet. Eine Qualifizierung nach DIN EN ISO 9712 gehört dagegen zum Bereich der zerstörungsfreien Prüfung und kann relevant sein, wenn Auftraggeber, Prüfanweisungen oder betriebliche Vorgaben eine entsprechende Personalqualifikation verlangen.
Vor der Anmeldung sollte deshalb geklärt werden, welche Qualifikation für die eigene Tätigkeit tatsächlich benötigt wird.
Wie können Thermografen ihre Fähigkeiten verbessern?
Eine Schulung schafft die fachliche Grundlage. Dauerhafte Sicherheit entsteht jedoch erst durch regelmäßige Anwendung, Auswertung und kritische Überprüfung der eigenen Ergebnisse.
Messabläufe standardisieren
Wiederkehrende Inspektionen sollten nach einem einheitlichen Ablauf durchgeführt werden. Dazu gehören:
- Definierte Messpositionen
- Vergleichbare Blickwinkel und Abstände
- Einheitliche Kameraeinstellungen
- Dokumentierte Betriebszustände
- Referenz- und Sichtbilder
- Festgelegte Dateinamen und Anlagenkennzeichnungen
- Einheitliche Berichtsvorlagen
Standardisierte Abläufe verbessern die Vergleichbarkeit und erleichtern die Zusammenarbeit im Team.
Eigene Referenzsammlung aufbauen
Eine interne Bilddatenbank mit bestätigten Fehlerbildern ist eine wertvolle Lernressource. Sie kann Beispiele aus dem eigenen Betrieb enthalten, etwa:
- Lose elektrische Verbindungen
- Überlastete Sicherungen
- Erwärmte Lager
- Dämmungsfehler
- Feuchtebedingte Temperaturmuster
- Reflexionen auf Metall
- Normalzustände baugleicher Komponenten
Wichtig ist, nur bestätigte Ursachen als Referenz zu verwenden. Andernfalls können frühere Fehlinterpretationen unbemerkt weitergegeben werden.
Wärmebilder nach dem Einsatz erneut auswerten
Bei der Auswertung am Computer lassen sich Details häufig besser beurteilen als direkt auf dem Kameradisplay. Messbereiche, Temperaturprofile und alternative Skalierungen helfen dabei, Auffälligkeiten systematisch zu untersuchen.
Eine nachträgliche Analyse ersetzt jedoch keine korrekte Aufnahme. Fokus, Messabstand, Messwinkel und ein ausreichend großes Messobjekt müssen bereits vor Ort stimmen.
Thermografie mit weiteren Messverfahren kombinieren
Ein thermisches Muster zeigt eine Auffälligkeit, aber nicht immer deren Ursache. Je nach Anwendung können ergänzende Messungen erforderlich sein:
- Strom- und Spannungsmessung
- Feuchtemessung
- Akustische Bildgebung
- Schwingungsanalyse
- Sichtprüfung
- Differenzdruckmessung
- Prozess- und Lastdaten
Die Kombination verschiedener Informationen verbessert die Bewertung und reduziert Fehldiagnosen.
Fachwissen regelmäßig aktualisieren
Kameratechnik, Software und Arbeitsabläufe entwickeln sich weiter. Thermografen sollten deshalb regelmäßig:
- Schulungen und Auffrischungskurse besuchen
- Software- und Firmwarehinweise prüfen
- Herstellerinformationen lesen
- Eigene Messfälle im Team besprechen
- Fachveranstaltungen und Anwenderaustausch nutzen
- Normen und betriebliche Vorgaben beobachten
Neue Fachbeiträge und Anleitungen veröffentlicht TOPA im Bereich Expertenwissen Thermografie.
Welchen Nutzen haben Thermografen von diesen Ressourcen?
Tools und Schulungen verbessern nicht automatisch jede Messung. Richtig eingesetzt unterstützen sie jedoch einen reproduzierbaren und nachvollziehbaren Arbeitsablauf.
| Ressource | Praktischer Nutzen |
|---|---|
| Auswahlhilfe und Kameravergleich | Geeignete Kamera für die Messaufgabe auswählen |
| Messfleck-Rechner | Objektiv und Messabstand vorab prüfen |
| Emissionsgrad-Assistent | Messparameter fundierter vorbereiten |
| Analysesoftware | Wärmebilder auswerten und dokumentieren |
| Inspektionsrouten | Wiederkehrende Prüfungen standardisieren |
| Referenzsammlung | Fehlerbilder und Normalzustände vergleichen |
| Schulung | Messfehler erkennen und Thermogramme sicherer bewerten |
| Kalibrierung | Messtechnischen Zustand nachvollziehbar prüfen |
| Handbücher und Downloads | Funktionen, Updates und Arbeitsabläufe nachschlagen |
Zuverlässigere Messungen
Eine gute Vorbereitung reduziert das Risiko, dass Messungen wegen eines ungeeigneten Objektivs, falscher Parameter oder unzureichender Bildqualität wiederholt werden müssen.
Bessere Vergleichbarkeit
Standardisierte Routen, Referenzbilder und dokumentierte Betriebszustände schaffen eine belastbare Grundlage für Trendanalysen.
Aussagekräftigere Berichte
Strukturierte Berichte helfen Instandhaltung, Auftraggebern und Entscheidern dabei, die festgestellte Auffälligkeit und die empfohlenen Maßnahmen nachzuvollziehen.
Schnellere Einarbeitung
Dokumentierte Abläufe, Referenzbilder und Schulungen erleichtern neuen Mitarbeitern den Einstieg und unterstützen ein einheitliches Qualitätsniveau im Team.
Nachweisbare Kompetenz
Zertifizierungen, dokumentierte Weiterbildung und nachvollziehbare Prüfabläufe können bei Kundenanforderungen, Ausschreibungen oder internen Qualitätssystemen relevant sein. Welche Qualifikation benötigt wird, hängt von der Anwendung und den jeweiligen Vorgaben ab.
Empfohlener Einstieg für neue Thermografen
Wer neu mit Thermografie beginnt, kann schrittweise vorgehen:
- Grundlagen der Wärmeübertragung und Infrarotmesstechnik erlernen.
- Eine Grundlagenschulung oder einen Anwendungskurs besuchen.
- Typische Messobjekte und Arbeitsabstände definieren.
- Eine passende Wärmebildkamera praktisch testen.
- Emissionsgrad, Reflexionen und Messfleckgröße verstehen.
- Einen standardisierten Aufnahme- und Dokumentationsablauf entwickeln.
- Eigene Messungen mit erfahrenen Anwendern besprechen.
- Kamera, Software und Fachwissen regelmäßig aktualisieren.
Eine teure Kamera ersetzt keine Ausbildung. Umgekehrt kann eine zu einfache Kamera trotz guter Kenntnisse ungeeignet sein, wenn Auflösung, Objektiv oder Messbereich nicht zur Aufgabe passen.
Häufige Fragen zu Ressourcen für Thermografen
Zu den hilfreichen kostenlosen Ressourcen gehören Emissionsgradtabellen, Messfleck- und Sichtfeldrechner, Kamera-Finder, technische Ratgeber, Handbücher und kostenfreie Softwareversionen wie FLIR Thermal Studio Starter.
Für klassische Inspektionen und Thermografieberichte eignet sich FLIR Thermal Studio. Für wissenschaftliche Messreihen, radiometrische Videos und Mehrkamera-Anwendungen ist FLIR Research Studio besser geeignet.
Für einen ersten Einstieg kommen Einführungskurse, ITC Thermografie BASIC oder eine praxisorientierte TOPA Tagesschulung infrage. Wer Thermografie regelmäßig professionell einsetzen möchte, sollte anschließend eine weiterführende Qualifizierung prüfen.
Nicht jede orientierende Messung verlangt eine formale Zertifizierung. Bei professionellen Gutachten, sicherheitsrelevanten Prüfungen, Kundenanforderungen oder normgebundenen Aufgaben kann eine nachgewiesene Qualifikation jedoch erforderlich oder sinnvoll sein.
Die Kamera sollte sachgerecht gelagert, regelmäßig kontrolliert und mit sauberer Optik verwendet werden. Abhängig von Nutzung und Qualitätsanforderungen ist außerdem eine wiederkehrende Prüfung oder Kalibrierung sinnvoll. TOPA bietet hierfür einen Kalibrierservice für Wärmebildkameras an.
Fazit
Die wichtigsten Ressourcen für Thermografen sind nicht einzelne Programme oder Rechner, sondern ein sinnvoll abgestimmter Arbeitsprozess. Auswahlhilfen unterstützen bei der Kamerakonfiguration, Messrechner bei der Vorbereitung, Software bei Analyse und Dokumentation und Schulungen bei der fachgerechten Interpretation.
Wer diese Hilfsmittel mit praktischer Erfahrung, standardisierten Abläufen und regelmäßiger Weiterbildung verbindet, verbessert die Vergleichbarkeit und Nachvollziehbarkeit seiner thermografischen Untersuchungen.
